Fali és oszlopkonzol, AWG 15 A4
Rend. szám 6420652 | EAN-kód 4012195706359
- Termékleírás
-

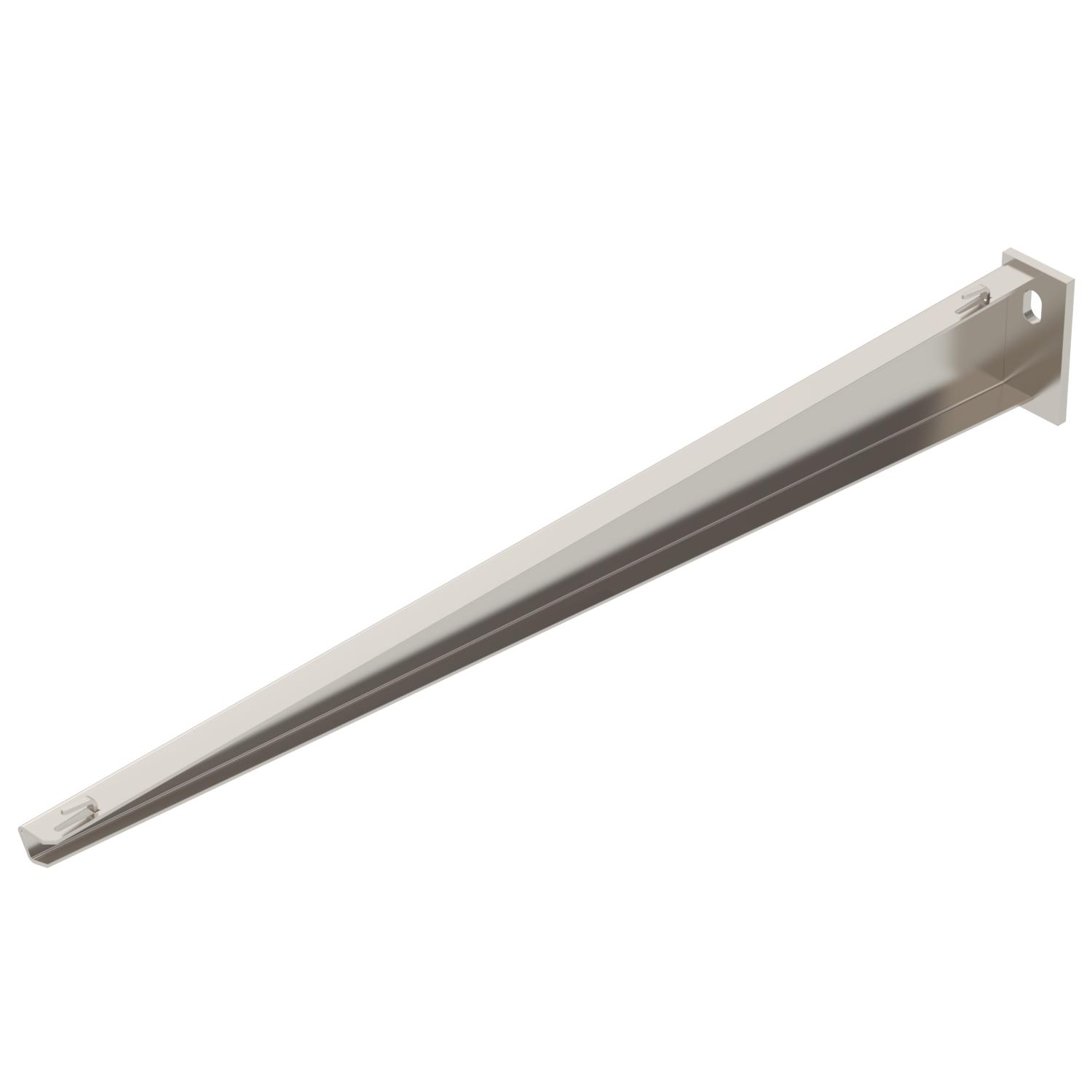

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavar nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
-
- Műszaki adatok
-
Műszaki adatok

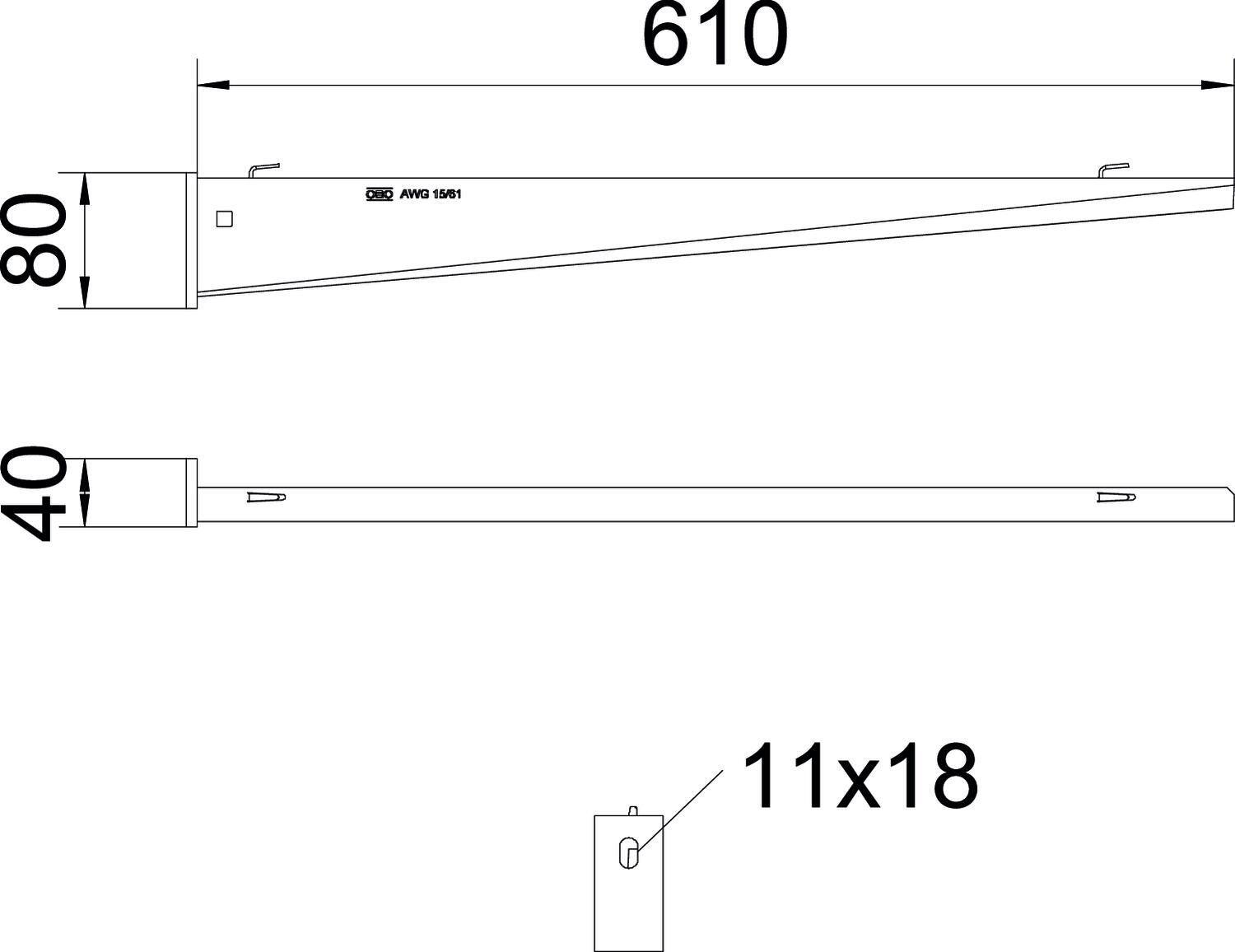

...max. szélességhez 300 mm ...min. szélességhez 300 A méret 40 mm Anyag rozsdamentes acél, 1.4571 B méret 610 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 4,8877 kg CO2e / 1 Darab F kN-ban 1,5 kN Felület felületkezelés nélkül, utókezelt H méret 80 mm Hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 80 mm Méret B610mm Rozsdamentes acél, maratott nem Szélesség 610 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AWG 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
