Fali és oszlopkonzol, AWG 15 A4
Rend. szám 6420642 | EAN-kód 4012195706304
- Termékleírás
-

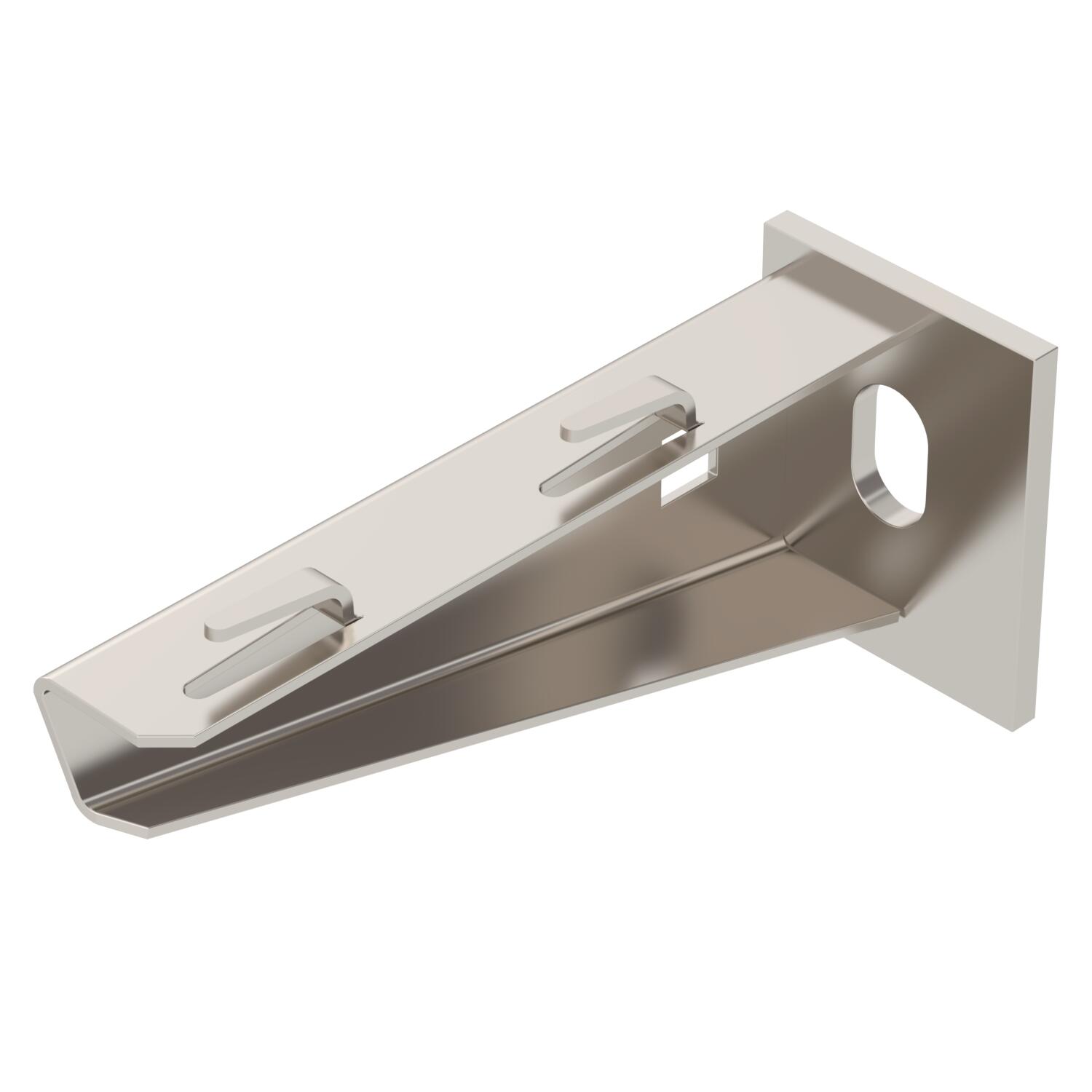

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavar nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
400 mm konzolszélességtől az U-oszlop mindkét szárán átmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ehhez a megfelelő közdarabot is alkalmazni kell.
-
- Műszaki adatok
-
Műszaki adatok
...max. szélességhez 300 mm ...min. szélességhez 300 Anyag rozsdamentes acél, 1.4571 F kN-ban 1,5 kN Felület felületkezelés nélkül, utókezelt Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Méret B110mm ROHS-konform igen Rozsdamentes acél, maratott nem Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm termékcsalád AW 15-sorozat Tűzálló kábelrendszerek – nem Méretek

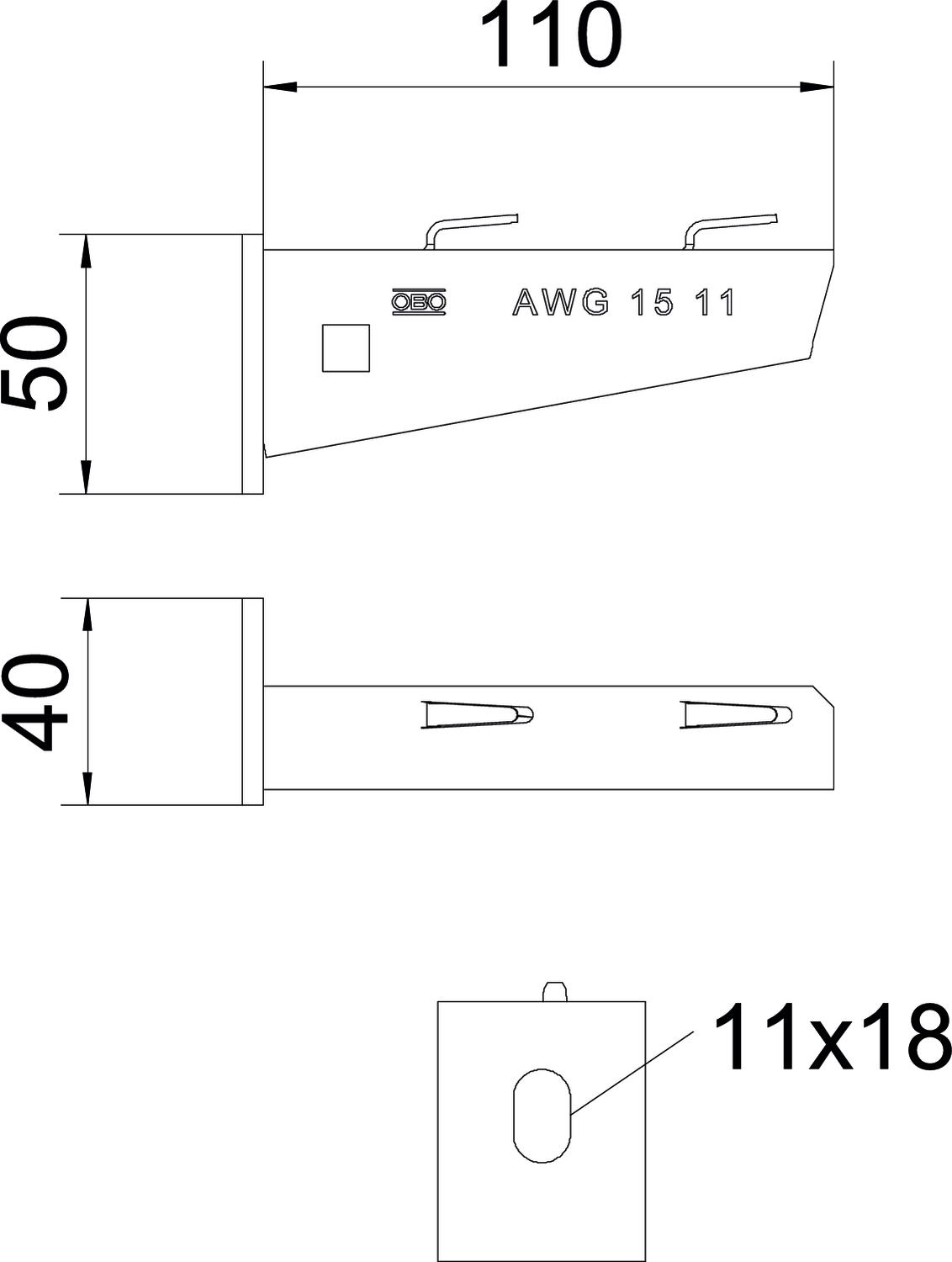

A méret 40 mm B méret 110 mm H méret 50 mm Hossz 40 mm Magasság 50 mm Szélesség 110 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 0,7503 kg CO2e / 1 Darab CO₂ Footprint (GWP) 0,7503 kg CO₂e Declared Unit Darab Declared Unit Quantity 1 Műszaki adatok
AWG 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
- Minden típus
-
Minden típus
