Fali és oszlopkonzol, AWG 15 A2 510 | 1,5 | nemesacél

Fali és oszlopkonzol, AWG 15 A2

Rend. szám 6420637 | EAN-kód 4012195058502

Rend. szám / Típus

szélesség

F kN-ban	1,5 kN

Szín	nemesacél

Termékleírás

Termékleírás

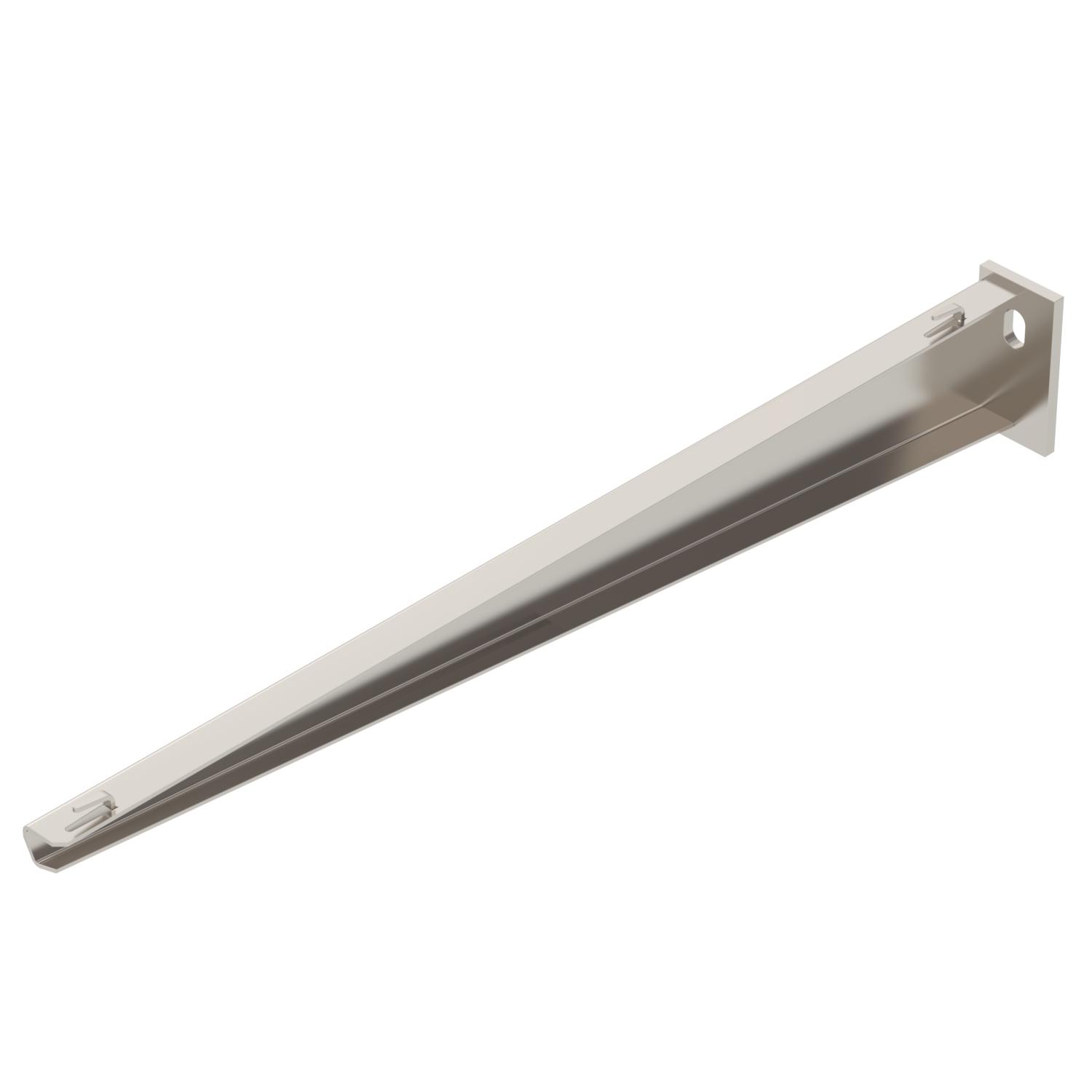

Könnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavar nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.

Műszaki adatok

Műszaki adatok

...max. szélességhez	500 mm
...min. szélességhez	500

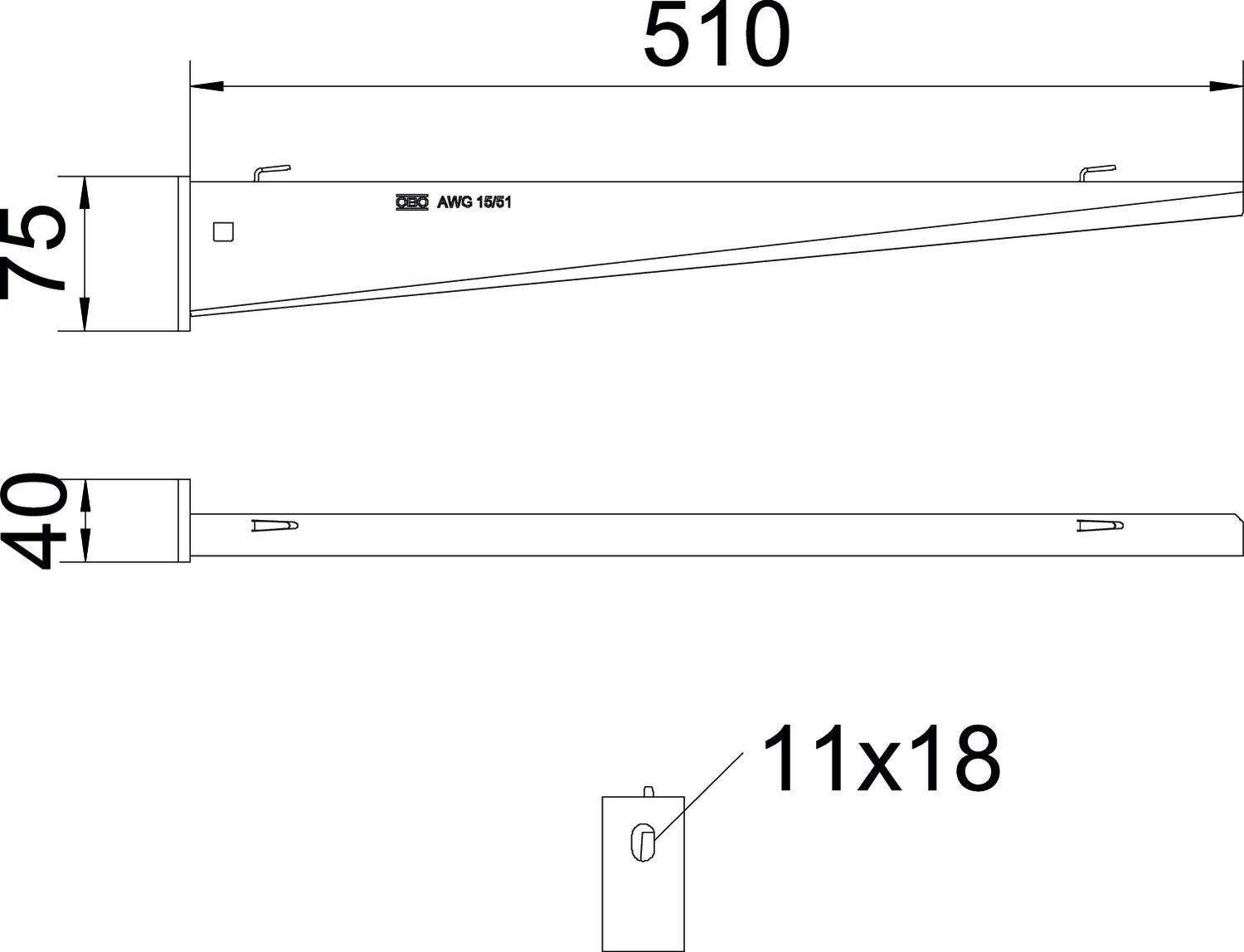

A méret	40 mm
Anyag	rozsdamentes acél, 1.4301
B méret	510 mm
F kN-ban	1,5 kN
Felület	felületkezelés nélkül, utókezelt
H méret	75 mm
hossz	40 mm
Kivitel	Fali és oszlopkonzolok

lyukátmérő	11 mm
Magasság	75 mm
Méret	B510mm
Rozsdamentes acél, maratott	igen
szélesség	510 mm
Szín	nemesacél
Szögtartomány max.	90 mm
Szögtartomány min.	90 mm
Tűzálló kábelrendszerek –	nem

Műszaki adatok

AWG 15 típusú konzol terhelési diagramja

A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal

Minden típus

Minden típus

Típus	szélesség	F kN-ban	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
AWG 15 11 A2	110 mm	1,5 kN	nemesacél	6420625	Darab	1 Darab
AWG 15 21 A2	210 mm	1,5 kN	nemesacél	6420628	Darab	1 Darab
AWG 15 31 A2	310 mm	1,5 kN	nemesacél	6420631	Darab	1 Darab
AWG 15 41 A2	410 mm	1,5 kN	nemesacél	6420634	Darab	1 Darab
AWG 15 51 A2	510 mm	1,5 kN	nemesacél	6420637	Darab	1 Darab
AWG 15 61 A2	610 mm	1,5 kN	nemesacél	6420640	Darab	1 Darab
