Fali és oszlopkonzol, AWG 15 A2
Rend. szám 6420631 | EAN-kód 4012195058427
- Termékleírás
-

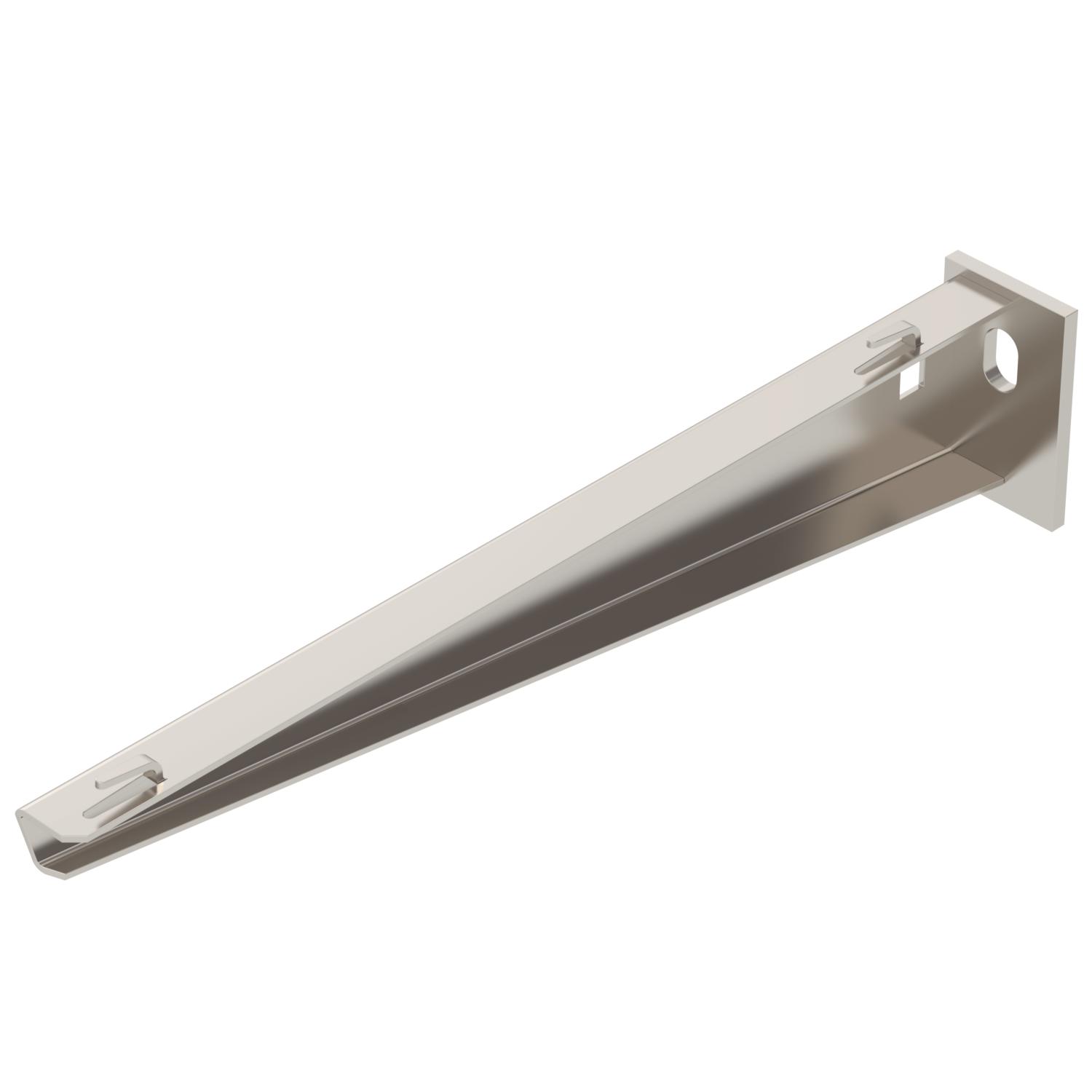

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavar nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
-
- Műszaki adatok
-
Műszaki adatok

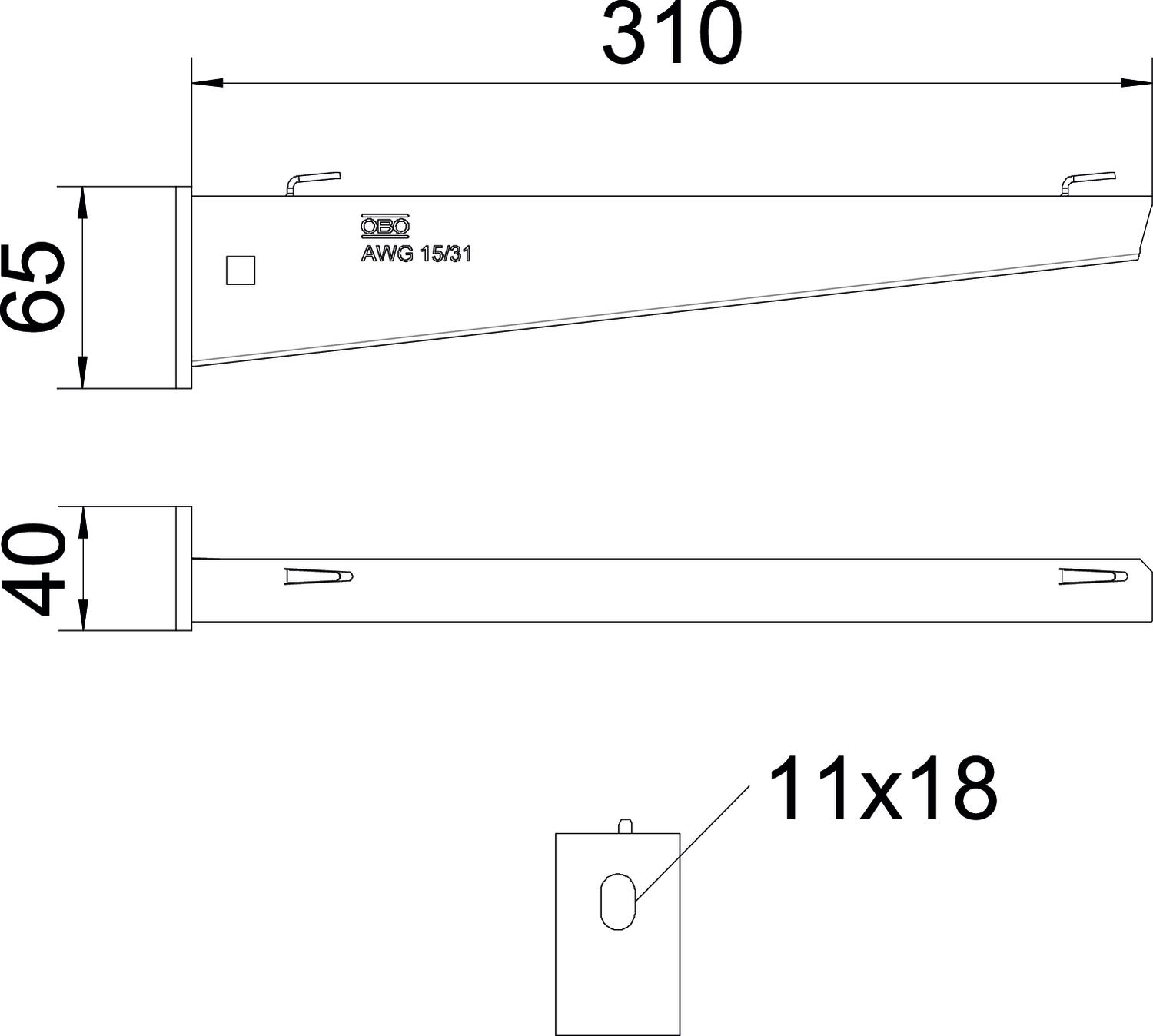

...max. szélességhez 300 mm ...min. szélességhez 300 A méret 40 mm Anyag rozsdamentes acél, 1.4301 B méret 310 mm F kN-ban 1,5 kN Felület felületkezelés nélkül, utókezelt H méret 65 mm hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 65 mm Méret B310mm Rozsdamentes acél, maratott igen szélesség 310 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AWG 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
