Fali és oszlopkonzol AW 55 FT
Rend. szám 6418651 | EAN-kód 4012196205097
- Termékleírás
-

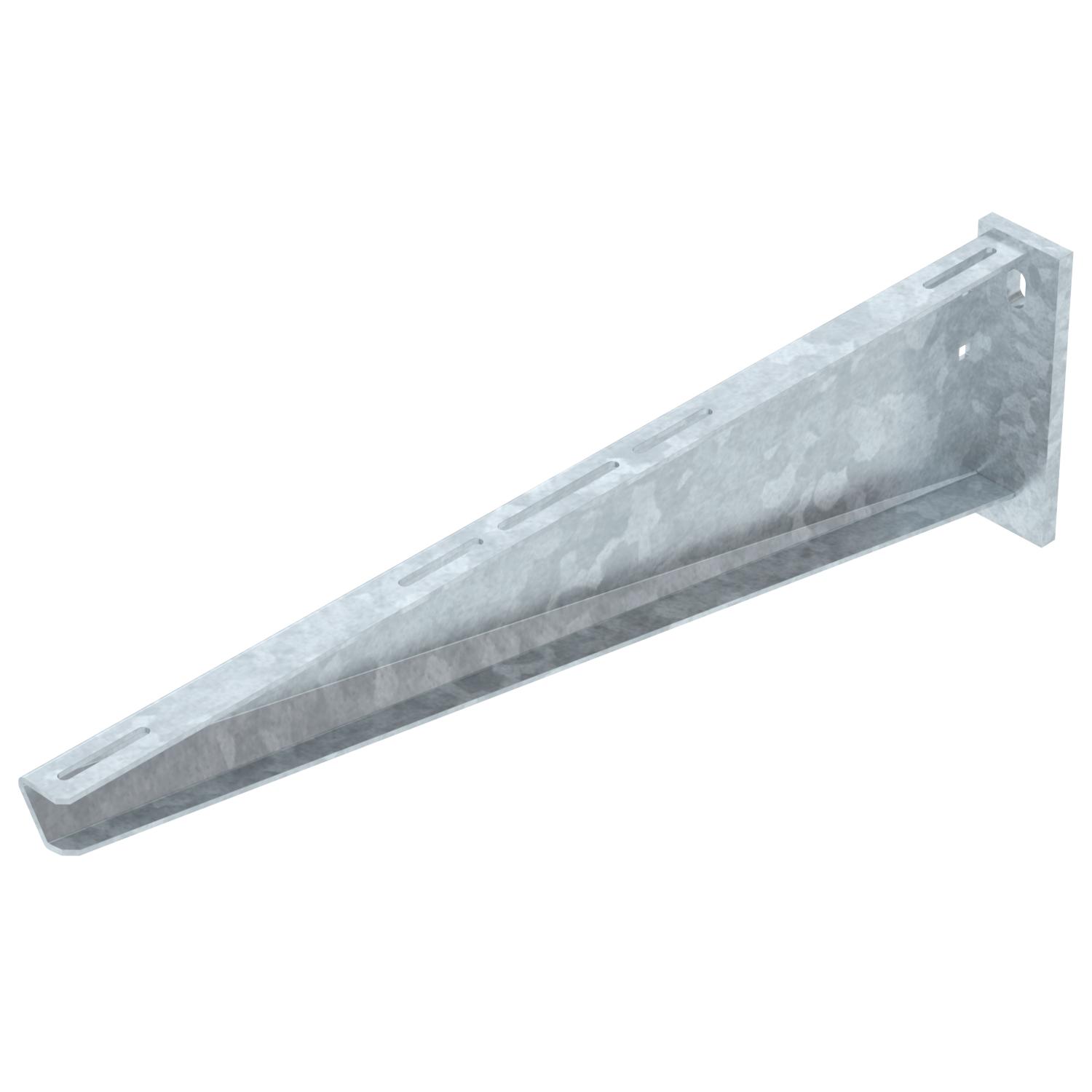

TermékleírásNehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél F kN-ban 5,5 kN Felület merítetten tűzihorganyzott Kivitel Fali és oszlopkonzolok lyukátmérő 13,5 mm Méret B710mm ROHS-konform igen Rozsdamentes acél, maratott nem Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm termékcsalád AW 55-sorozat Tűzálló kábelrendszerek – nem Méretek

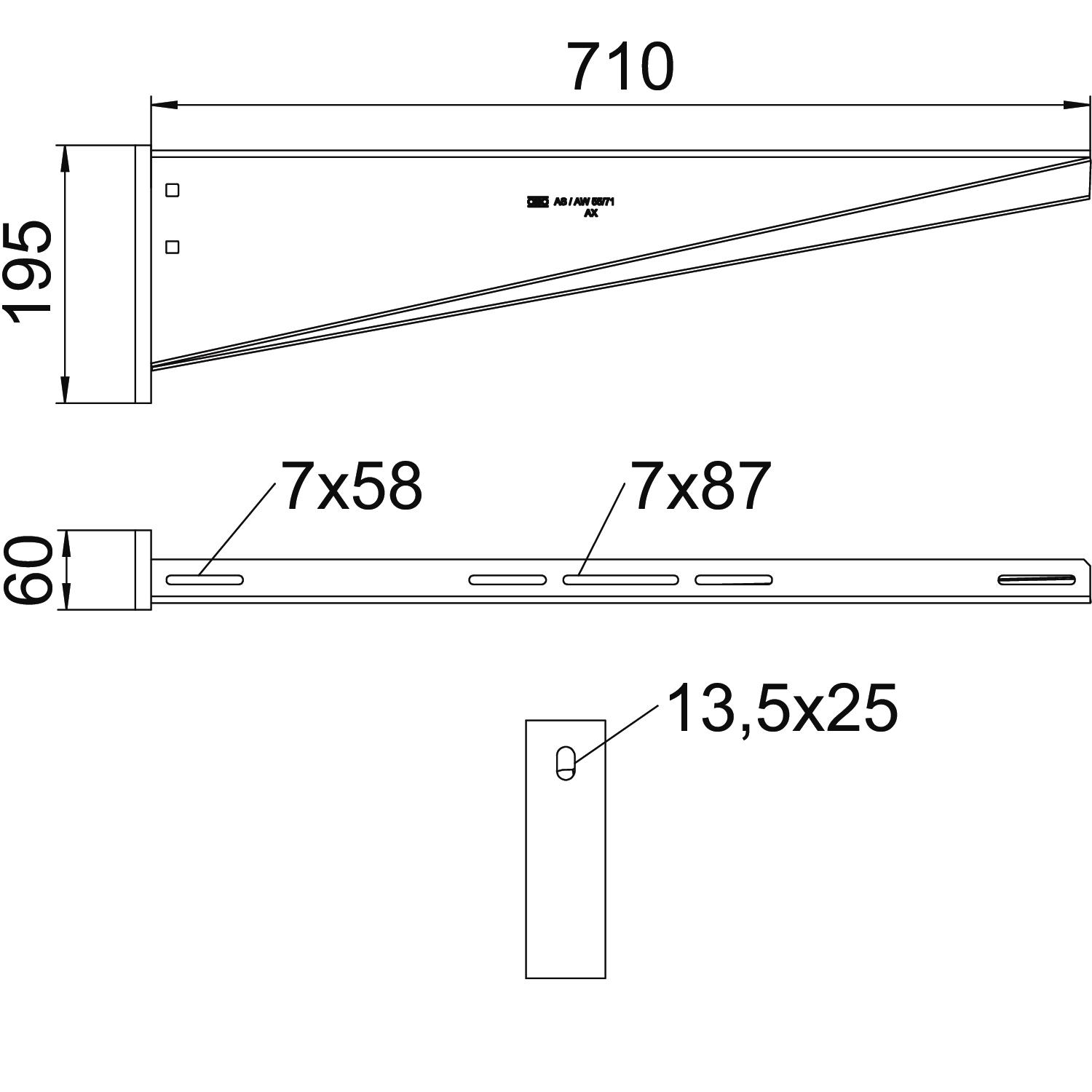

A méret 60 mm B méret 710 mm H méret 195 mm Hossz 60 mm Magasság 195 mm Szélesség 710 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 10,3033 kg CO2e / 1 Darab CO₂ Footprint (GWP) 10,3033 kg CO₂e Declared Unit Darab Declared Unit Quantity 1 Műszaki adatok
AW 55 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
