Fali és oszlopkonzol AW 55 FT 560 | 5,5 | cink

Fali és oszlopkonzol AW 55 FT

Rend. szám 6418627 | EAN-kód 4012196204977

Rend. szám / Típus

Szélesség

F kN-ban	5,5 kN

Szín	cink

Termékleírás

Termékleírás

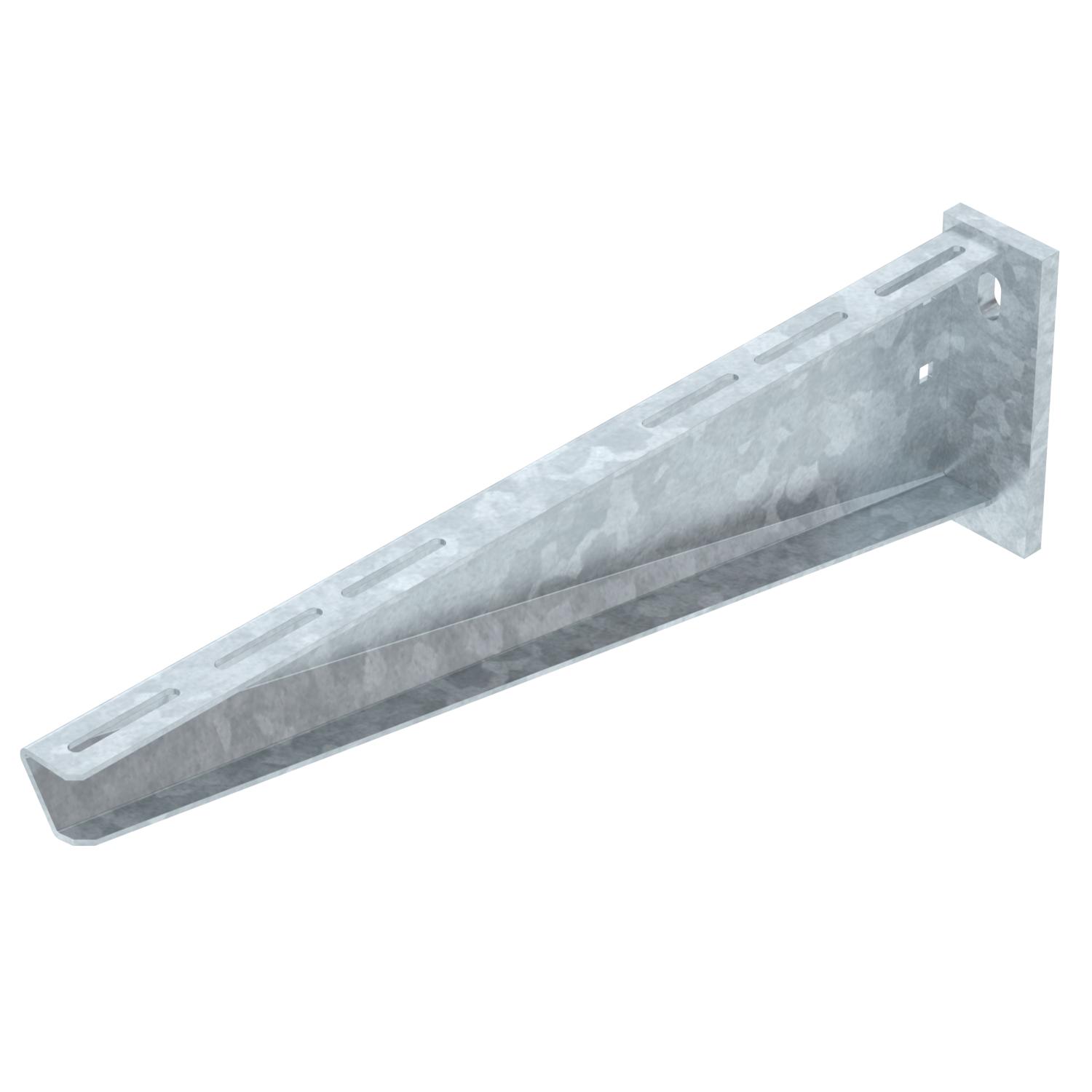

Nehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.

400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.

Műszaki adatok

Műszaki adatok

Anyag	acél
EPD-cikk	igen
F kN-ban	5,5 kN
Felület	merítetten tűzihorganyzott
Kivitel	Fali és oszlopkonzolok
lyukátmérő	13,5 mm
Méret	B560mm

ROHS-konform	igen
Rozsdamentes acél, maratott	nem
Szín	cink
Szögtartomány max.	90 mm
Szögtartomány min.	90 mm
termékcsalád	AW 55-sorozat
Tűzálló kábelrendszerek –	nem

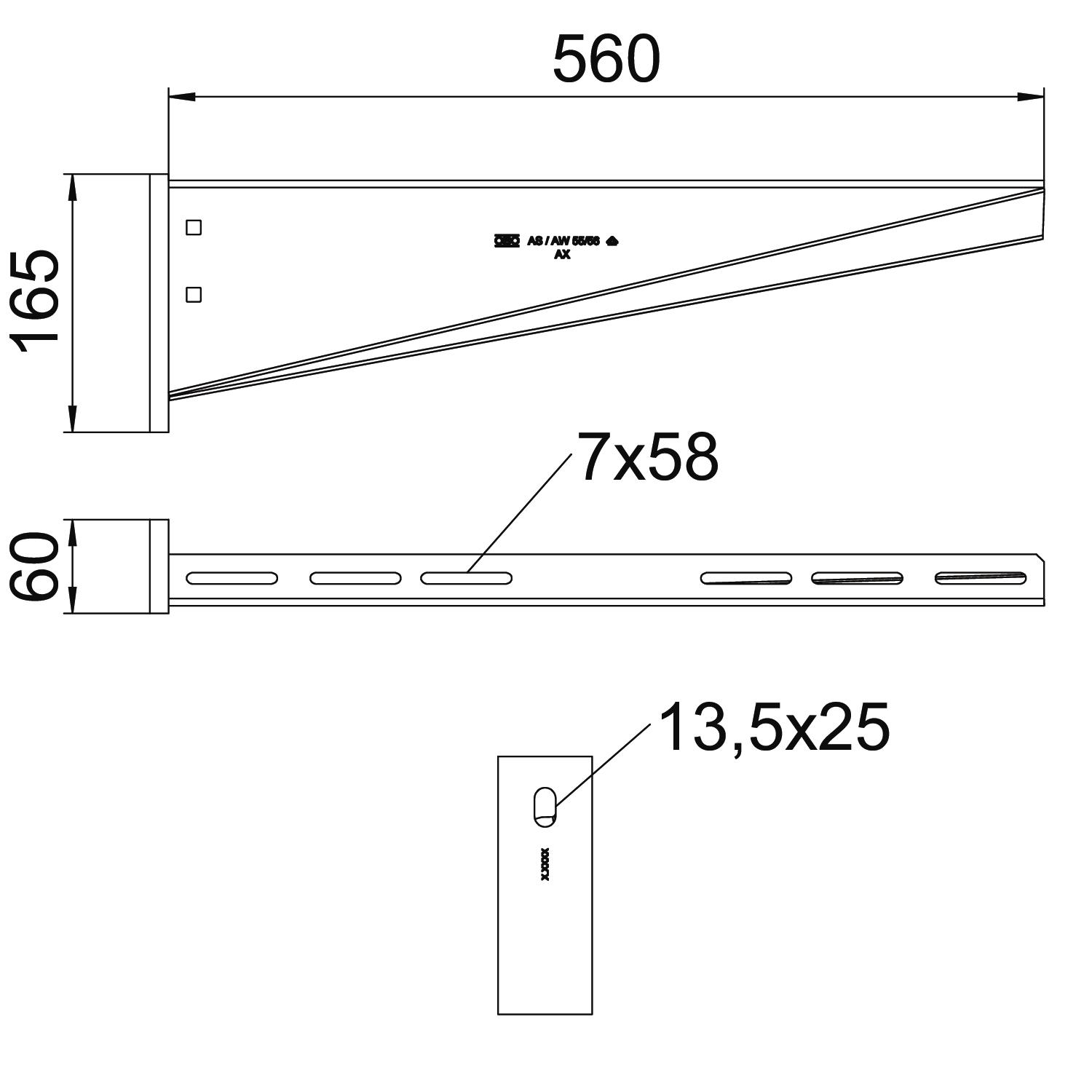

Méretek

A méret	60 mm
B méret	560 mm
H méret	165 mm

Hossz	60 mm
Magasság	165 mm
Szélesség	560 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	7,2238 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	7,2238 kg CO₂e

Declared Unit	Darab
Declared Unit Quantity	1

Műszaki adatok

AW 55 típusú konzol terhelési diagramja

A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal

Minden típus

Minden típus

Típus	Szélesség	F kN-ban	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
AW 55 21 FT	210 mm	5,5 kN	cink	6418554	Darab	1 Darab
AW 55 31 FT	310 mm	5,5 kN	cink	6418570	Darab	1 Darab
AW 55 41 FT	410 mm	5,5 kN	cink	6418597	Darab	1 Darab
AW 55 51 FT	510 mm	5,5 kN	cink	6418619	Darab	1 Darab
AW 55 56 FT	560 mm	5,5 kN	cink	6418627	Darab	1 Darab
AW 55 61 FT	610 mm	5,5 kN	cink	6418635	Darab	1 Darab
AW 55 71 FT	710 mm	5,5 kN	cink	6418651	Darab	1 Darab
AW 55 81 FT	810 mm	5,5 kN	cink	6418686	Darab	1 Darab
AW 55 91 FT	910 mm	5,5 kN	cink	6418708	Darab	1 Darab
AW 55 101 FT	1010 mm	5,5 kN	cink	6418724	Darab	1 Darab
