Fali és oszlopkonzol, AW 30 A4
Rend. szám 6443621 | EAN-kód 4012196955879
- Termékleírás
-

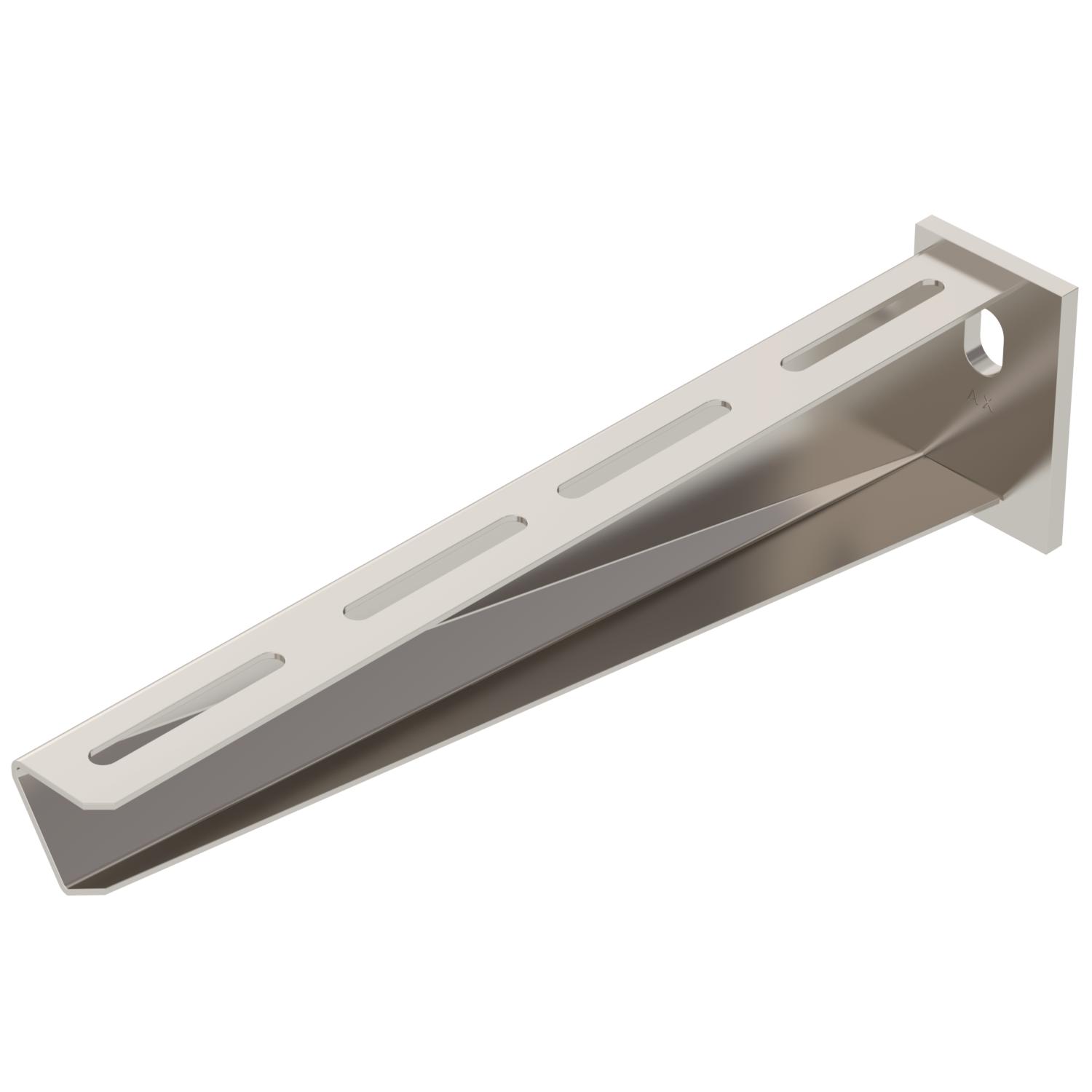

TermékleírásKözépnehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

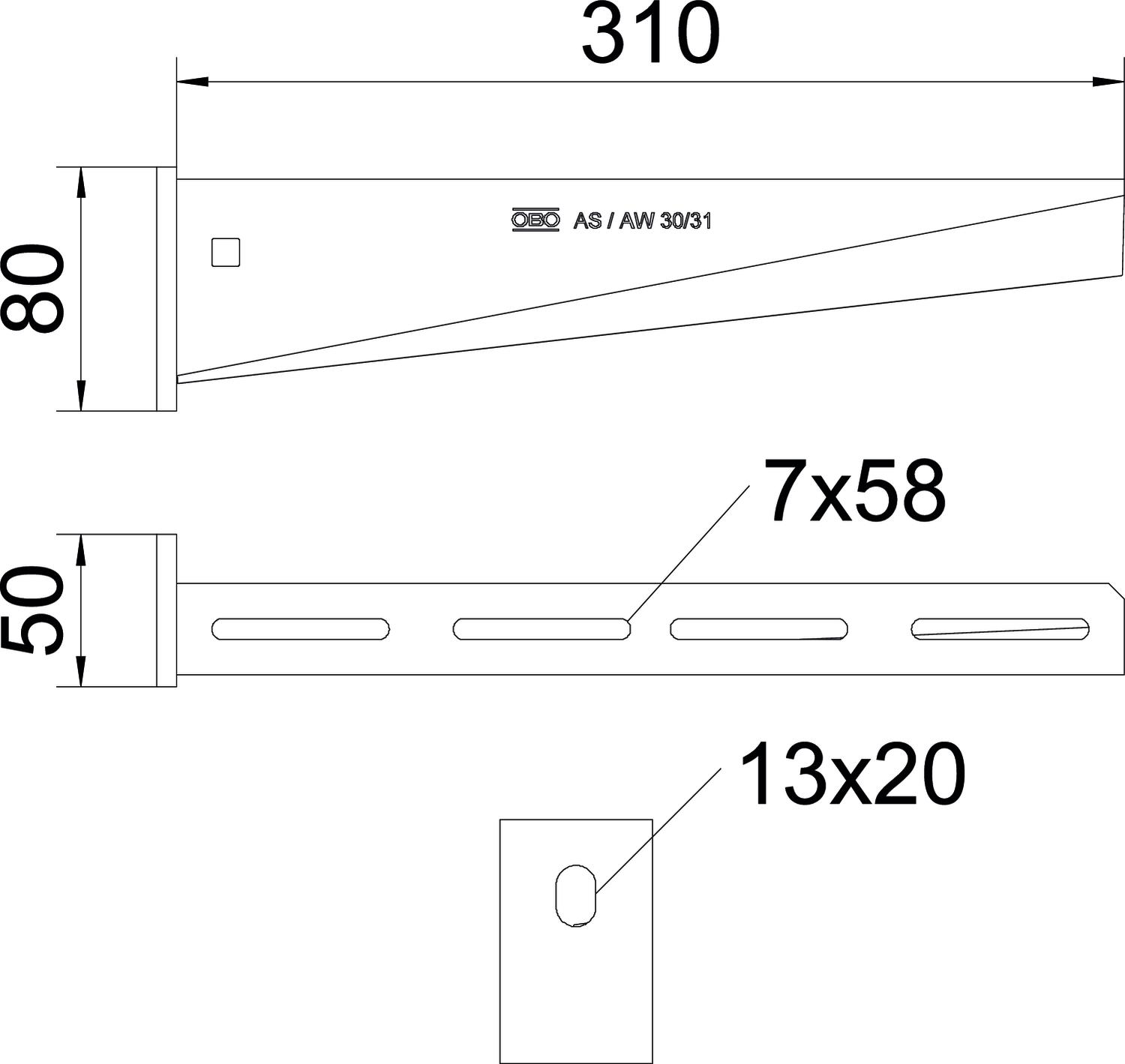

Méretek
A méret 50 mm Anyag rozsdamentes acél, 1.4571 B méret 310 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 3,5321 kg CO2e / 1 Darab F kN-ban 3 kN Felület felületkezelés nélkül, utókezelt H méret 80 mm Hossz 50 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13 mm Magasság 80 mm Méret B310mm Rozsdamentes acél, maratott nem Szélesség 310 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 30 konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A4 6406142 100 Darab - Letöltések
-
