Fali és oszlopkonzol, AW 30 A4
Rend. szám 6443311 | EAN-kód 4012196349753
- Termékleírás
-

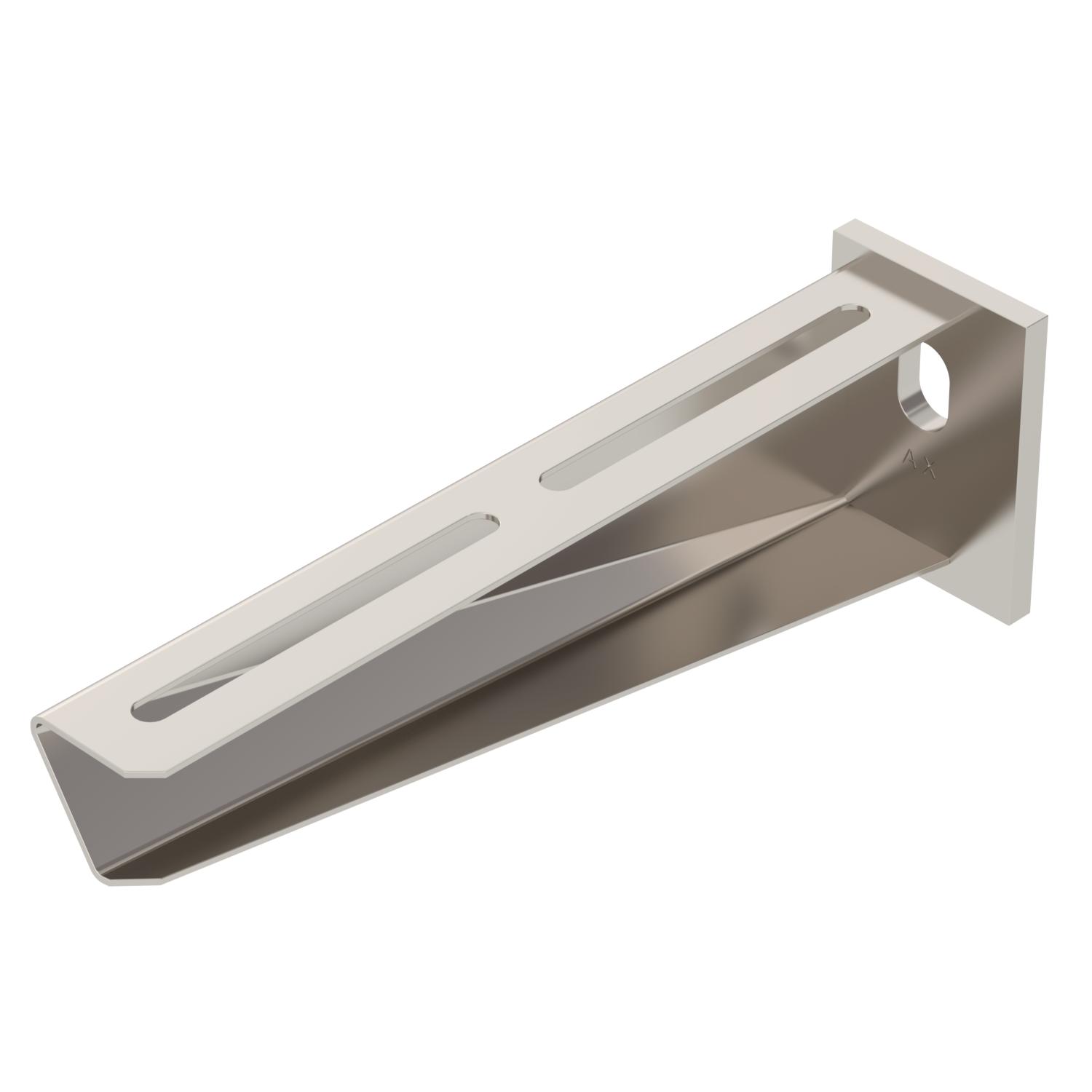

TermékleírásFali és oszlopkonzol hegesztett fejlemezzel 210 mm szélességben.
-
- Műszaki adatok
-
Méretek
A méret 50 mm Anyag rozsdamentes acél, 1.4571 B méret 210 mm F kN-ban 3 kN Felület felületkezelés nélkül, utókezelt H méret 70 mm hossz 50 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13 mm Magasság 70 mm Méret B210mm Rozsdamentes acél, maratott nem szélesség 210 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 30 konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A4 6406142 100 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat AW 30 21 A4 / 6443311 , 0.13MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) AW 30 21 A4 / 6443311 , 1.48MB , pdfUK megfelelőségi nyilatkozat AW 30 21 A4 / 6443311 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat AW 30 21 A4 / 6443311 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat AW 30 21 A4 / 6443311 , 0.13MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 2.02MB , pdf
