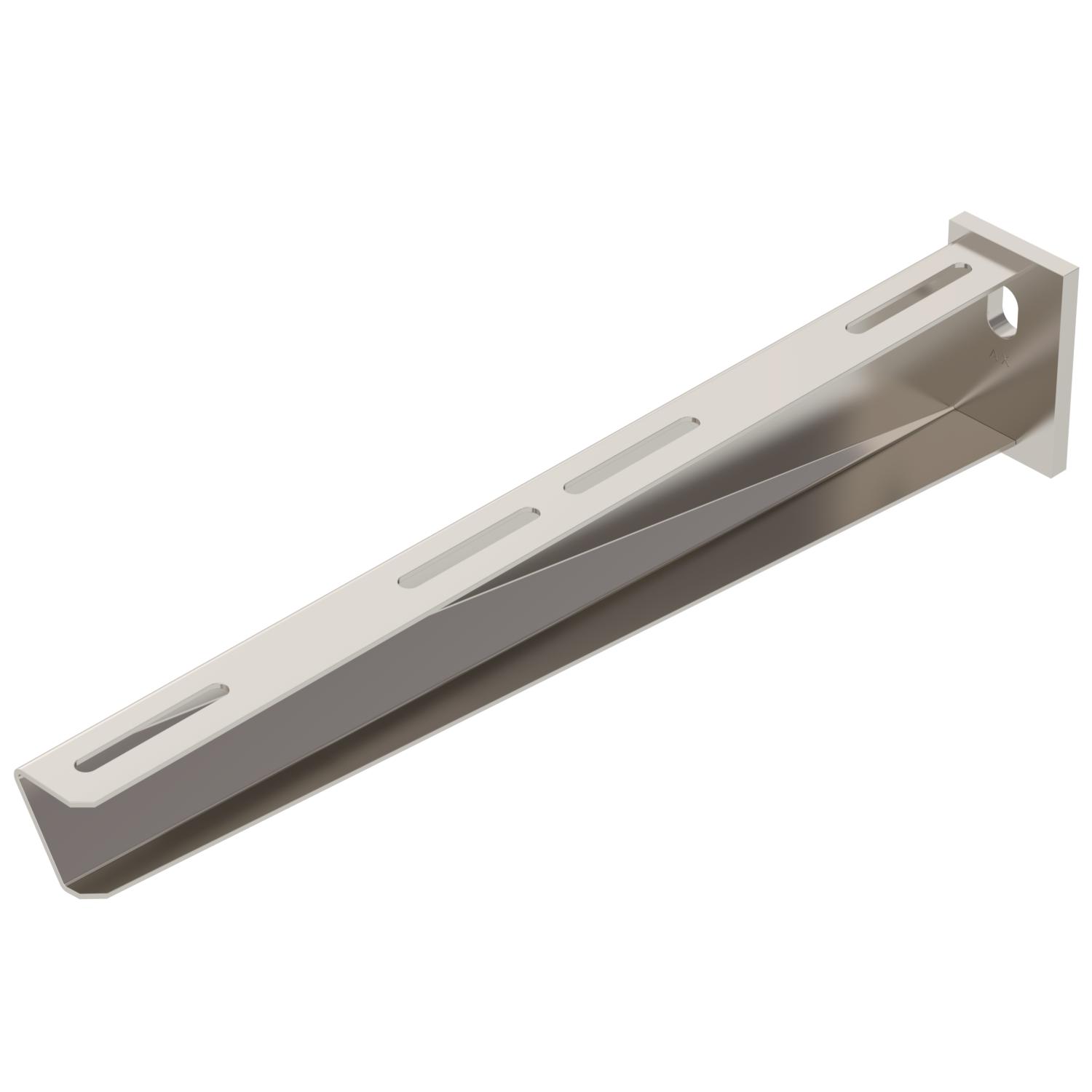

Fali és oszlopkonzol, AW 30 A2
Rend. szám 6442870 | EAN-kód 4012196209170
- Termékleírás
-
TermékleírásKözépnehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-
Méretek
A méret 50 mm Anyag rozsdamentes acél, 1.4301 B méret 410 mm F kN-ban 3 kN Felület felületkezelés nélkül, utókezelt H méret 80 mm hossz 50 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13 mm Magasság 80 mm Méret B410mm Rozsdamentes acél, maratott igen szélesség 410 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 30 konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A2 6406138 100 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat AW 30 41 A2 / 6442870 , 0.13MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) AW 30 41 A2 / 6442870 , 1.48MB , pdfUK megfelelőségi nyilatkozat AW 30 41 A2 / 6442870 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat AW 30 41 A2 / 6442870 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat AW 30 41 A2 / 6442870 , 0.12MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 2.02MB , pdf
