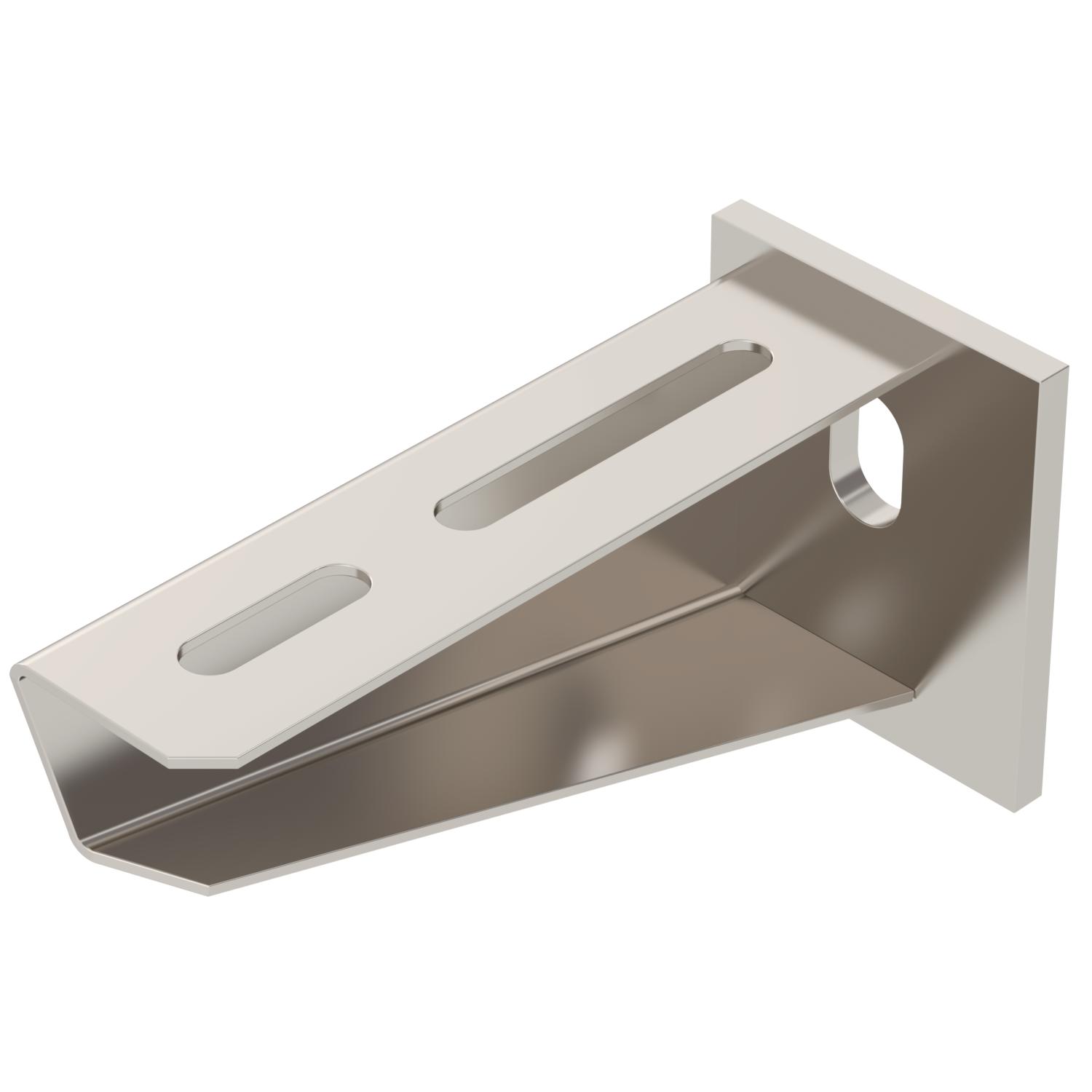

Fali és oszlopkonzol, AW 30 A2
Rend. szám 6442803 | EAN-kód 4012196208937
- Termékleírás
-
TermékleírásKözépnehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

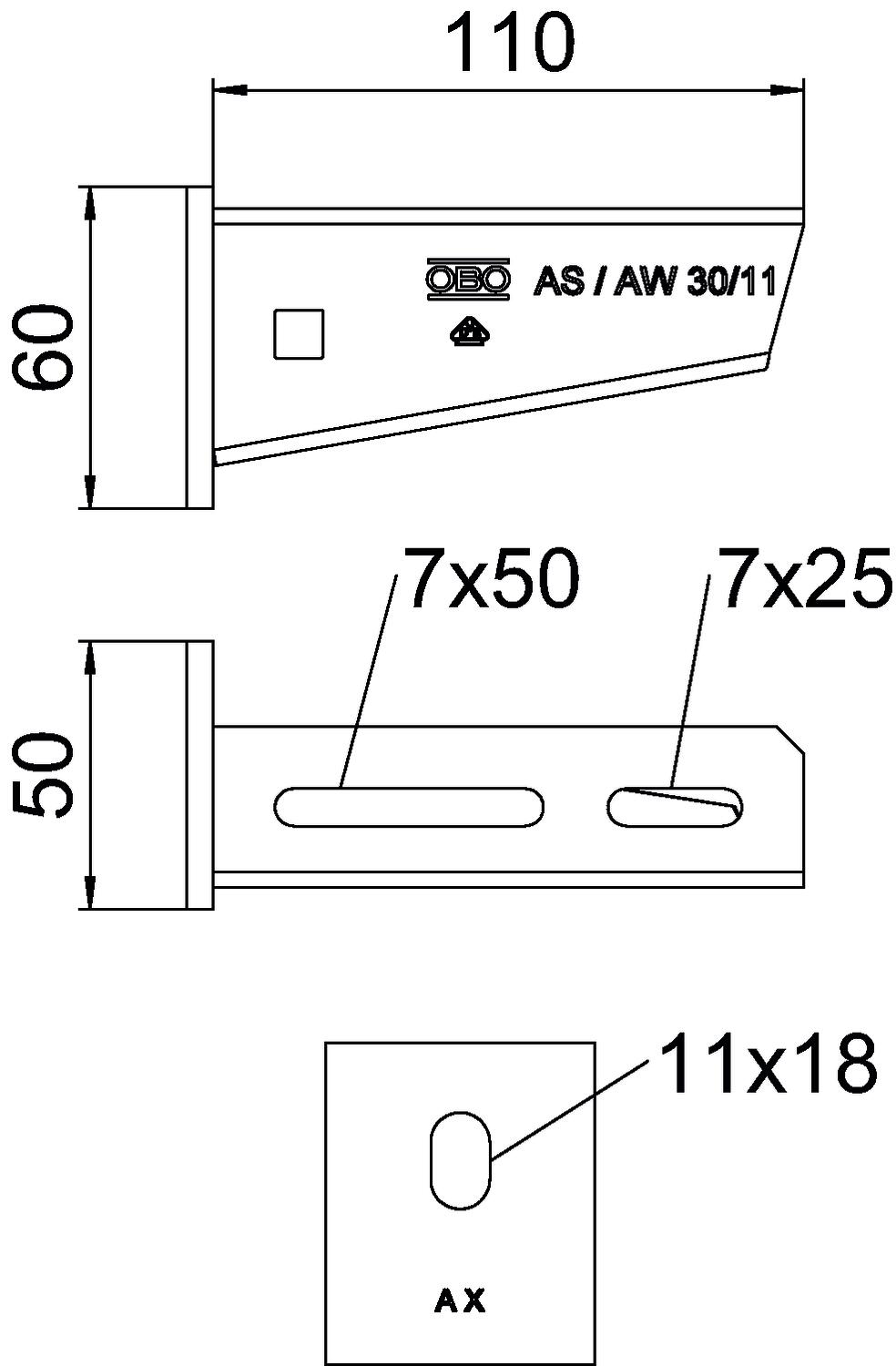

Méretek
A méret 50 mm Anyag rozsdamentes acél, 1.4301 B méret 110 mm F kN-ban 3 kN Felület felületkezelés nélkül, utókezelt H méret 60 mm hossz 50 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 60 mm Méret B110mm Rozsdamentes acél, maratott igen szélesség 110 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 30 konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A2 6406138 100 Darab - Letöltések
-
