Megjegyzés: Ez a cikkszám megszűnt.
Fali és oszlopkonzol, AW 15 A2
Rend. szám 6421032 | EAN-kód 4012196207671
- Termékleírás
-

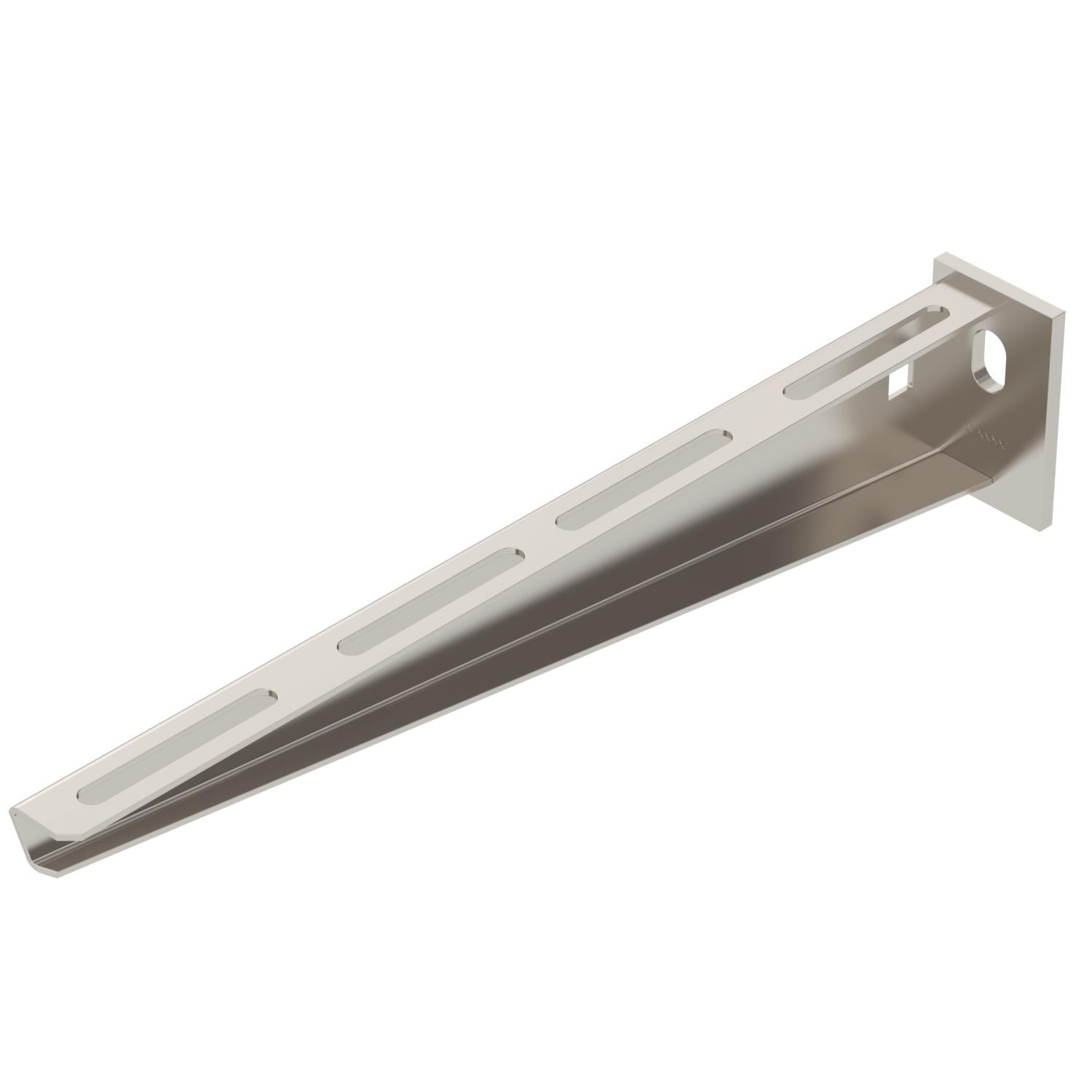

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

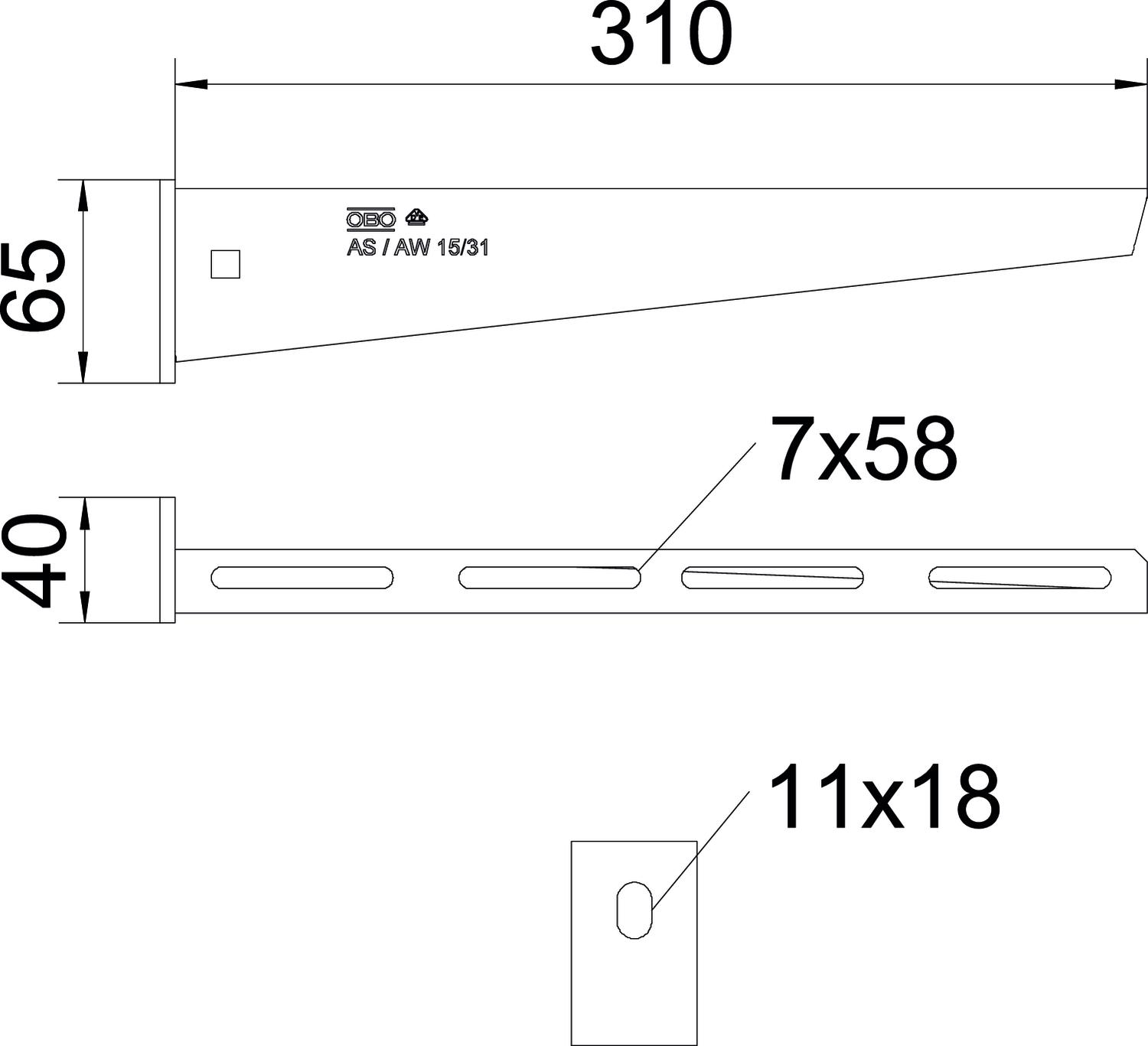

Méretek
A méret 40 mm Anyag rozsdamentes acél, 1.4301 B méret 310 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 2,4908 kg CO2e / 1 Darab F kN-ban 1,5 kN Felület felületkezelés nélkül, utókezelt H méret 65 mm Hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 65 mm Méret B310mm Rozsdamentes acél, maratott igen Szélesség 310 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A2 6406138 100 Darab - Letöltések
-
