Megjegyzés: Ez a cikkszám megszűnt.

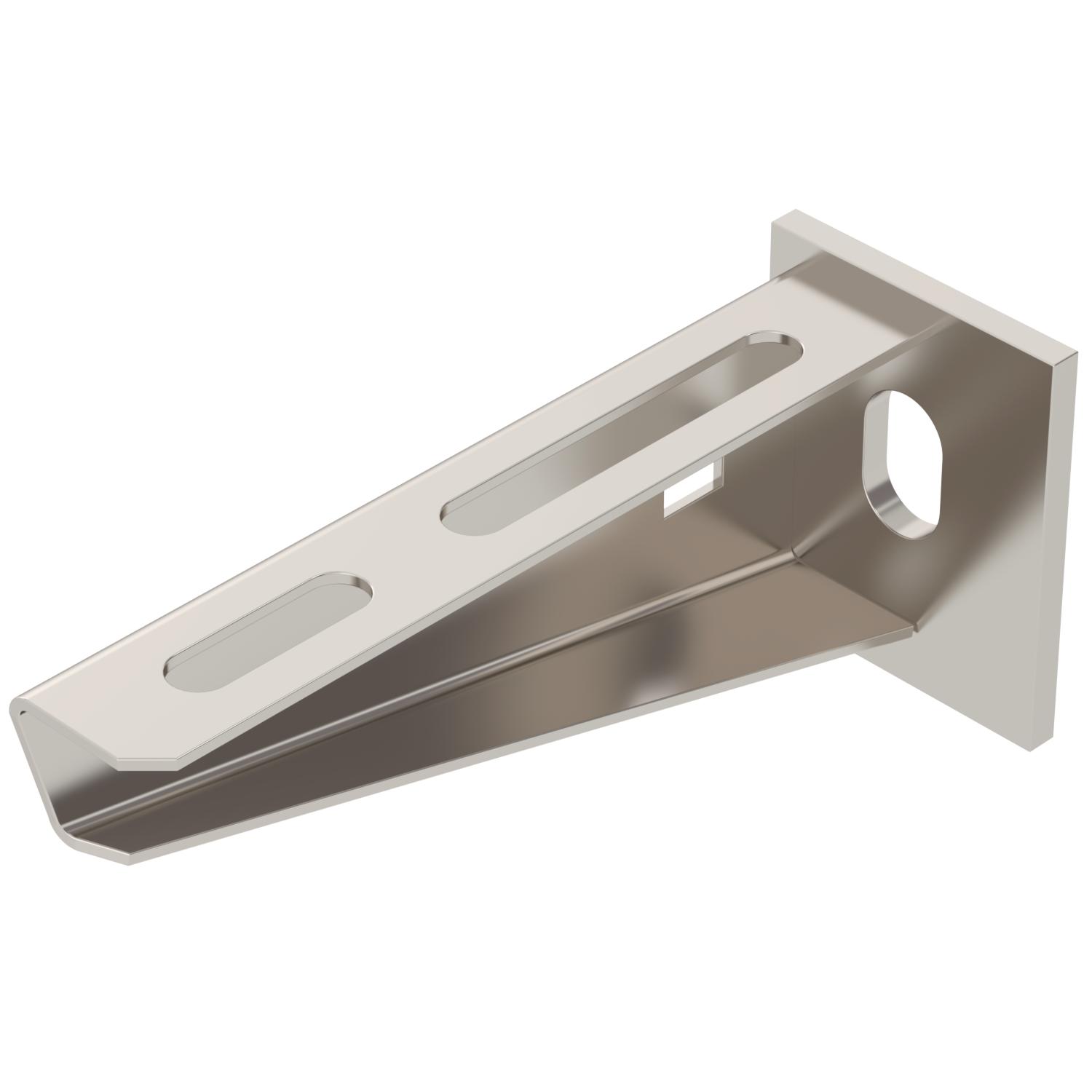

Fali és oszlopkonzol, AW 15 A2
Rend. szám 6421008 | EAN-kód 4012196207558
- Termékleírás
-
TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

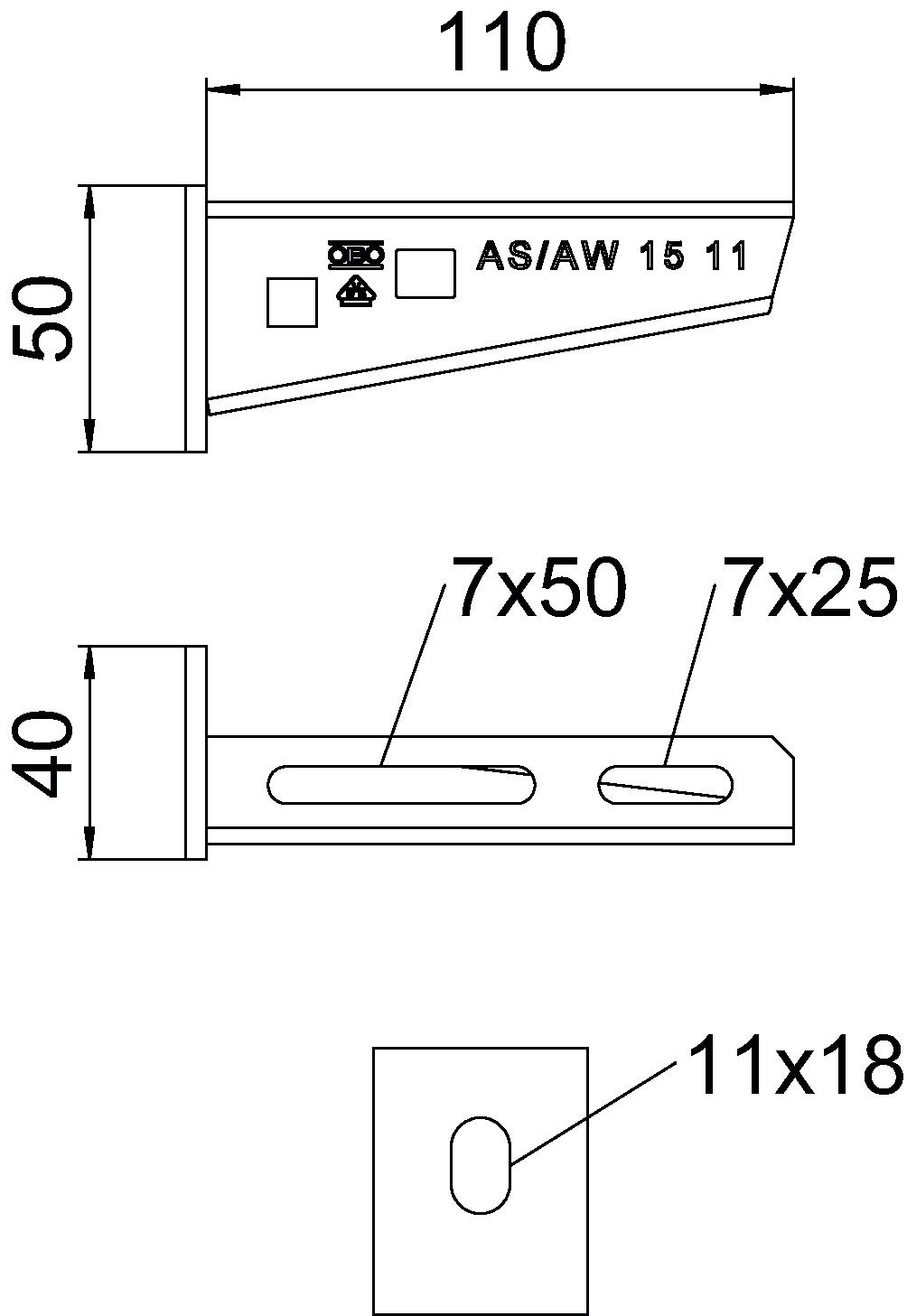

Méretek
A méret 40 mm Anyag rozsdamentes acél, 1.4301 B méret 110 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 0,7583 kg CO2e / 1 Darab F kN-ban 1,5 kN Felület felületkezelés nélkül, utókezelt H méret 50 mm Hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 50 mm Méret B110mm Rozsdamentes acél, maratott igen Szélesség 110 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A2 6406138 100 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat AW 15 11 A2 / 6421008 , 0.13MB , pdfUK megfelelőségi nyilatkozat AW 15 11 A2 / 6421008 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat AW 15 11 A2 / 6421008 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat AW 15 11 A2 / 6421008 , 0.12MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) AW 15 11 A2 / 6421008 , 1.48MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 2.02MB , pdf
