Magic PV Pitch
A Magic-technológiával ez lehetséges: Az OBO ferdetetőkhöz való rögzítőrendszere csavarok és szerszámok nélkül szerelhető. Ezzel idő takarítható meg. A tetőkampós megoldás rugalmasságot biztosít. Minden elterjedt cseréptető-típusra felszerelhető, továbbá bármikor folyamatosan és milliméteres pontossággal állítható minden irányban. Az univerzális kapocs közbenső vagy véglezáró kapocsként is funkcionál, és 30-50 mm-es befogási tartományt fed le. Ezáltal minden kereskedelemben járatos napelem-modul rögzítése probléma nélkül lehetséges.
Különösen praktikus: A lapos- és ferdetetős rendszerek termékei egymással kombinálhatók.
Legnépszerűbb termékeink

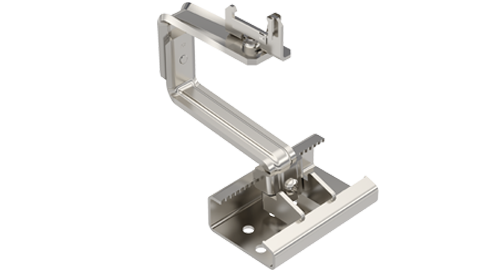

Univerzális tetőkampó ferdetetőkhöz
- Minden járatos, cserépfedésű ferdetető típusra szerelhető
- Milliméteres pontossággal állítható minden irányban
- Maximális rugalmasság a Ø8-as tányérfejű az csavarokhoz használható összesen 9 furatnak köszönhetően, amelyekkel a tetőkampó a tetőgerendára szerelhető
- A tetőkampó gyors és egyszerű pozicionálása (függőleges és/vagy vízszintes) mindössze egyetlen rögzítőcsavarral
- A függőleges beállítási lehetőségek lehetővé teszik a tető egyenetlenségeinek egyszerű kiegyenlítését
- A szerelősín csavarok és szerszámok nélkül rögzíthető. Az innovatív OBO Magic-technológiának köszönhetően
- 14 mm-es magasságállítás a meglévő tetőlécekhez való igazodáshoz
- 76 mm-es oldalirányú állítás a tetőgerendán
- 18 mm-es magasságállítás a tetőkampó felszerelése után és a szerelőprofil finombeállításához
- 10 mm-es oldalirányú állítás a szerelőprofil finombeállításához

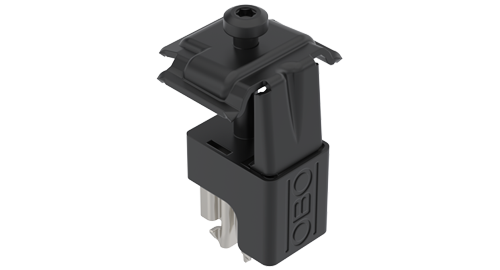

Univerzális kapocs lapos és ferdetetőkhöz
- Fekete színű változat a megfelelő tartóprofil szintén fekete változatához való hézagmentes és esztétikus illeszkedés érdekében
- 30 és 50 mm közötti befogási tartomány modulrögzítéshez
- 90°-kal elforgatható a szerelősín hornyába való beillesztés után
- Közbenső vagy véglezáró kapocsként is használható
- Speciális geometria a felső rész sarkain a napelem-modul potenciálkiegyenlítéséhez
- A körülötte lévő műanyag köpeny vezeti a felső részt, és megakadályozza, hogy az összeszerelés során véletlenül elforduljon
- Illetve műanyag köpeny felelős azért is, hogy a felső részt felső holtponton tartsa szerelés közben
- A kijelölt rögzítőlábakra (lapostetős rendszer) és a rögzítősín hornyába (ferdetetős rendszer) pattintható
- A műanyag köpeny tartófelületként szolgál a panelek megfelelő elhelyezéséhez
- Hosszú élettartam a kiváló minőségű rozsdamentes acél használatának köszönhetően

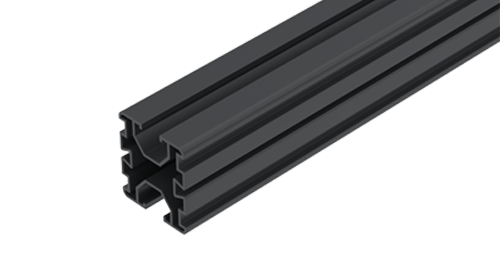

Tartóprofil lapos- és ferdetetőhöz
- Fekete színű kivitel a mindenkori tetőfedés körülményeihez való zökkenőmentes és esztétikus illeszkedés érdekében
- Kétoldalas 10 mm széles hornyok, például csúszóanyáknak, univerzális kapcsok és földelőkapcsok számára
- További oldalsó hornyok a hosszanti és/vagy keresztösszekötők számára

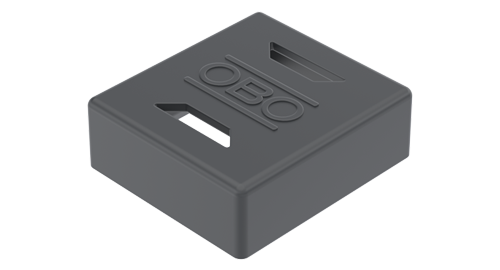

Véglezáró kupak tartóprofilhoz
- Fekete színű változat a megfelelő tartóprofil szintén fekete változatához való hézagmentes és esztétikus illeszkedés érdekében
- Az integrált perforációk lehetővé teszik a víz elvezetését, és így megakadályozzák a víz felhalmozódását a tartóprofilban
- A tartóprofil esztétikus kidolgozása: Ez lehetővé teszi a csúnya vágott élek elrejtését

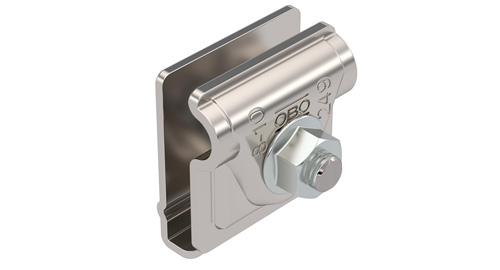

Univerzális napelemes földelőkapocs
- Univerzális előszerelt napelemes földelőkapocs
- A földelőkapocs pontos illesztése egy előszerelt csúszóanyával a megfelelő tartóprofil hornyába
- Villámáram szilárdság 100 kA
- Gyors telepítés a beépített rugós mechanizmusnak köszönhetően
- Az RD 8-10 huzalok rögzítéséhez
- Tömör vagy sodrott 6-50 mm²-es vezetékek rögzítéséhez
- Minden 10 mm-es résméretű profilba Az OBO tartóprofiljával kombinálva az optimális használat garantált.
- Megfelel az MSZ EN 62561-1 követelményeinek

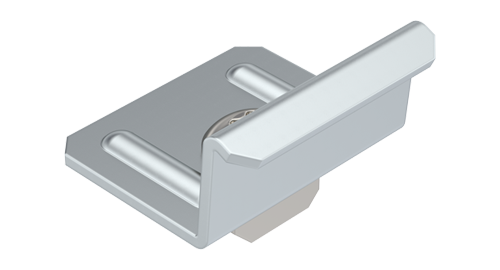

Keresztösszekötő tartóprofilhoz
- Keresztkötés létrehozása a tetőfelületen
- Jól alkalmazható nehezen elérhető tetőfelületekhez, például ahol nincs lehetőség közvetlen síncsatlakozásra
- A tartóprofil oldalsó hornyába kell rögzíteni
- TX 40-es kulccsal csavarozható
Letöltések
Tervezési segédlet
Fedezze fel a tervezés jövőjét
A napelemes rögzítőrendszerek tervezése minden eddiginél egyszerűbb: Az OBO Construct Tool for the Magic PV Solution® lehetővé teszi ezt. A tervező szoftver intuitív, áttekinthető használhatóságával lerövidül a tervezési folyamat.
