Földelőrendszer napelemes rendszerekhez
Termékeink a napelemes rendszerek tökéletes földeléséhez
- Szalagok és huzalok
- Összekötő
- Csatlakozókapcsok
- Földelő-csatlakozórudak
- földelőrudak, keresztföldelők,
- Korrózióvédelem
Földelés napelemes rendszereknél
Az új létesítésű, villámvédelmi rendszer nélküli tetőtéri napelemes rendszerek esetében Németországban a DIN 18014 szabványnak megfelelő földelőt kell felszerelni. A villámvédelmi rendszerrel ellátott tetőtéri napelemes rendszerek esetében az MSZ EN 62305 követelményeit is figyelembe kell venni (földelési ellenállás < 10 Ohm). A földre telepített napelemes rendszerek esetében a földelésnél az MSZ EN 62305 szabvány követelményeit is figyelembe kell venni.
| "A" típus | "B" típus |
|---|---|
|
|
Szabványosított földelőrendszerek villámvédelmi rendszerekhez
"A" típusú földelőrendszerek
Az "A" típusú földelőrendszerek közé tartoznak például a cölöpalapozások, ha megfelelnek a szabványossági követelményeinek. A kiválasztott anyagtól függően nemcsak a minimális keresztmetszetet kell betartani, hanem a mechanikai és elektromos tulajdonságokat is figyelembe kell venni.
"B" típusú földelőrendszerek
A födém- és sávalapok példák a "B" típusú földelőrendszerekre. Ha ezek önmagukban nem megfelelőek, további földelési intézkedésekkel, például hálós földelőkkel (20 m x 20 m) vagy mélyföldelőkkel kell bővíteni.
Az OBO kínálatában mindkét típushoz megfelelő Ø20 mm-es vagy Ø25 mm-es földelő elektródák, Ø10 mm-es huzalok és különböző méretű, például 30 x 3,5 mm-es vagy 40 x 4 mm-es szalagok állnak rendelkezésre.

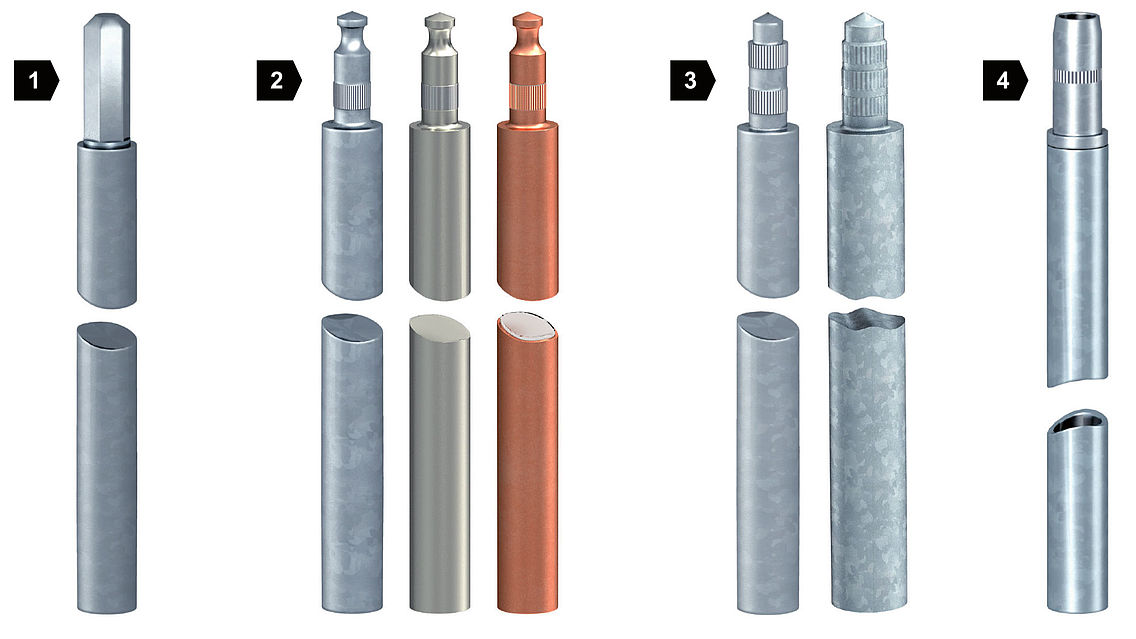

| 1 | OMEX típusú |
| 2 | BP típusú |
| 3 | Standard típusú |
| 4 | LightEarth típusú |
Betonaalap földelő esetén nem javasolt a földbe helyezett horganyzott vagy rézzel bevont földelő elektróda használata. A talajban legalább 2% molibdéntartalmú, magasan ötvözött rozsdamentes acélt kell használni, mint az 1.4401, 1.4404 vagy 1.4571 számú anyagok. Ez nagymértékben semleges más, nemesebb vagy kevésbé nemes anyagokkal szemben, így garantálva a rendszer nagyfokú rendelkezésre állását.
Fém alépítmények funkcionális földelése
A fém alépítmények vagy modultartó keretek funkcionális földelésének biztosítása érdekében a következő helyzeteket célszerű megkülönböztetni:
| Szituáció | Minimum keresztmetszet, réz funkcionális földelő |
|---|---|
| Napelemes rendszer villámvédelmi rendszer nélkül vagy napelemes rendszer villámvédelmi rendszerrel, és a biztonsági távolságot betartják | 6 mm2 |
| Napelemes rendszer villámvédelmi rendszerrel és a biztonsági távolságot nem tartják be | 16 mm2 |
