Vezetékcsatorna, LKM 60200-as típusú 2000 | 200 | 64 | | szalaghorganyzott | acél

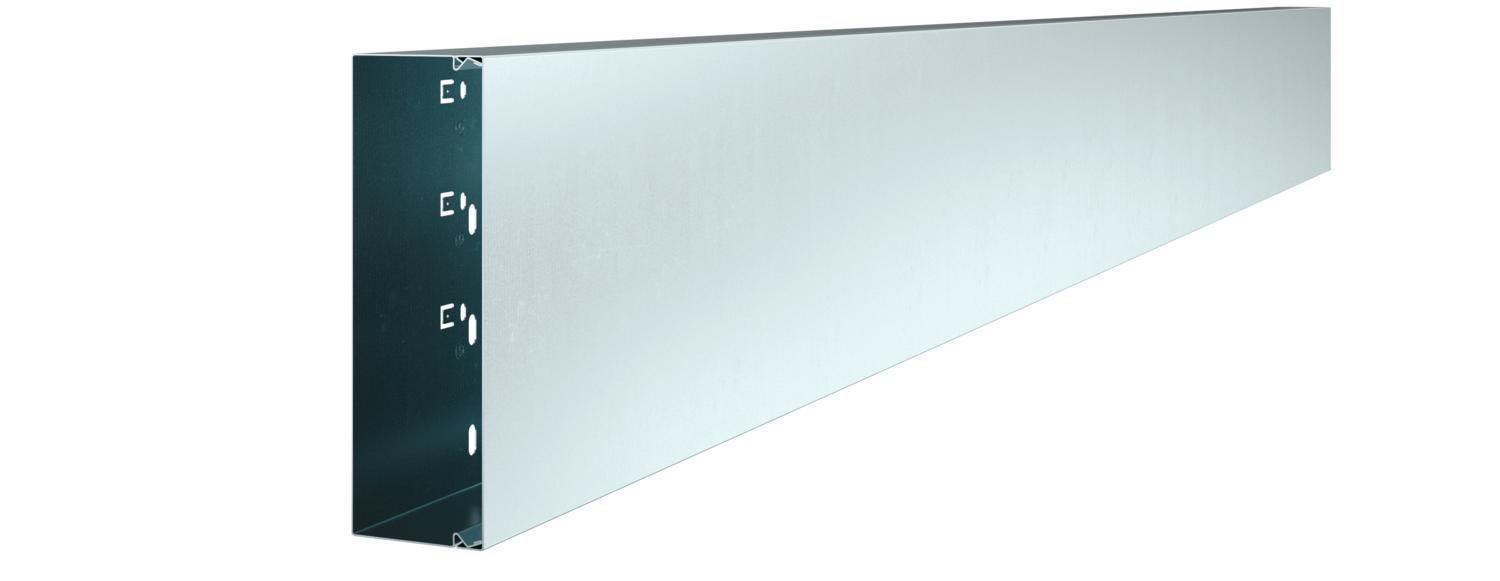

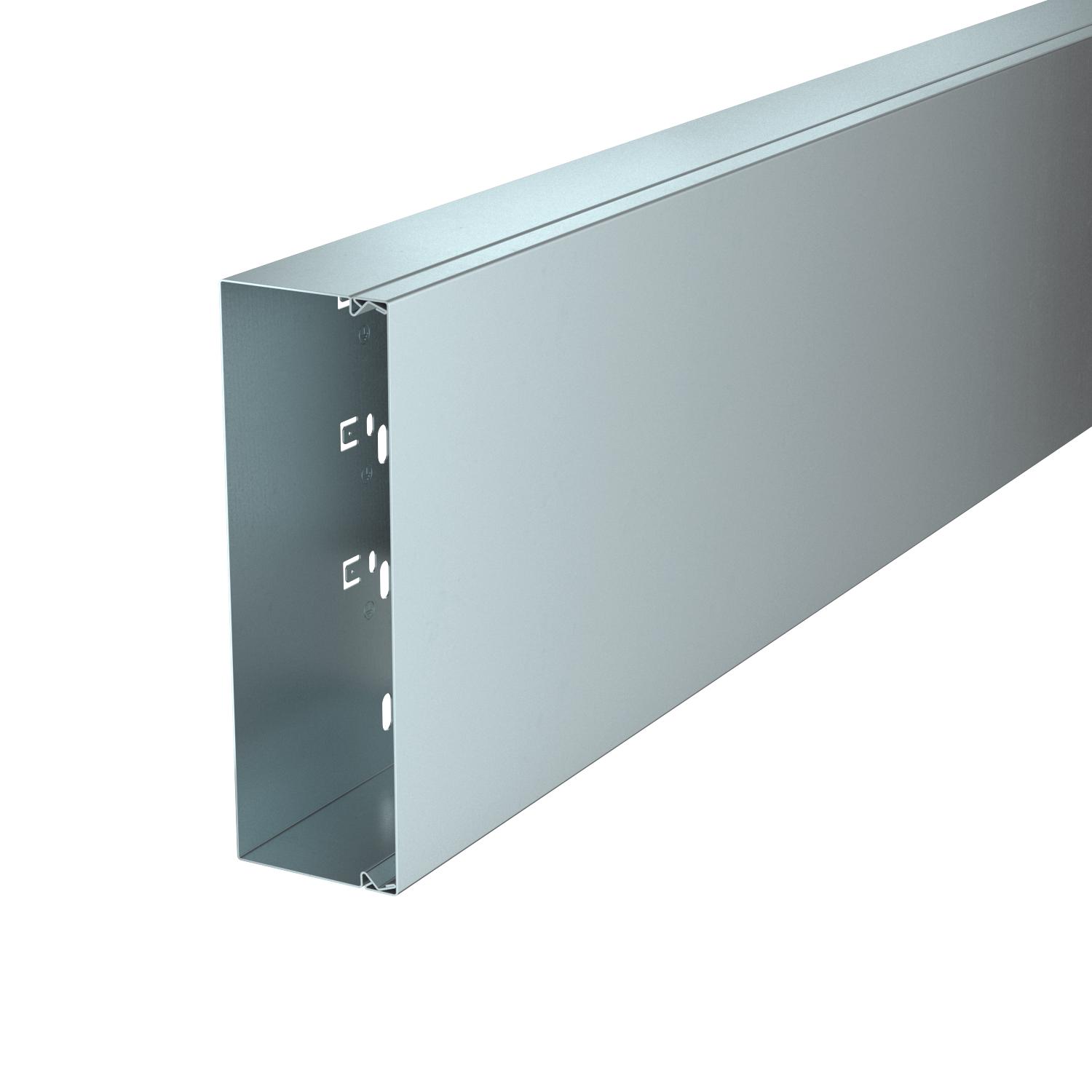

Vezetékcsatorna, LKM 60200-as típusú

Rend. szám 6247164 | EAN-kód 4012196312252

Rend. szám / Típus

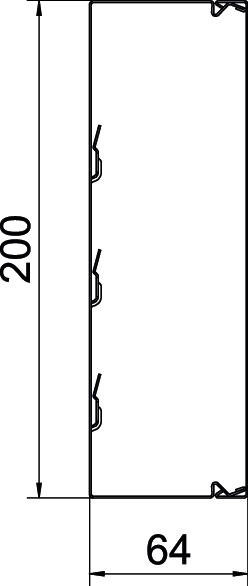

hossz	2000 mm

szélesség	200 mm

Magasság	64 mm

Felület

Anyag	acél

Termékleírás

Termékleírás

Az fém LKM vezetékcsatornák szalaghorganyzott acélból készülnek. A horganyzás a DIN EN 10346 szerint készül. A szállítási hossz 2000 mm. A fedél és az alsó rész közötti potenciálkiegyenlítést minden további segédeszköz nélkül a speciális fedélprofil biztosítja. A két alsó rész közötti potenciálkiegyenlítést a toldásponti összekötő biztosítja. Itt sincs szükség további huzalozásra. Az alapszín hófehér vagy horganyzott, külön kérésre más RAL-színek is lehetségesek. A porszórt bevonat 3 látható oldalon készül el. A fém vezetékcsatornákat kizárólag beltérben, ill. száraz helyiségekben szabad használni.
A fenéken a válaszfal befogadására szolgáló fülek találhatók.
Mennyezetre történő szerelésnél a kábeltartó kapcsot feltétlenül be kell helyezni.

Műszaki adatok

Műszaki adatok

A 3 x 2,5 mm² ,Ø 11,5 mm NYM vezetékek száma (doboz nélkül)	68
A dugaszolható választófalak száma	3
Alkalmazási hőmérséklet-tartomány max.	90 °C
Alkalmazási hőmérséklet-tartomány min.	-5 °C
Antibakteriális kezelés	nem
Anyag	acél
Az 3 x 1,5 mm², Ø 10,5 mm NYM vezetékek száma (doboz nélkül)	72
Az 5 x 1,5 mm², Ø 12,0 mm NYM vezetékek száma (doboz nélkül)	64
CO₂-lábnyom (GWP) bölcsőtől a kapuig	7,9282 kg CO₂e / 1 Méter
Csatorna-összekötő	nem
Felület	szalaghorganyzott
Fenékperforálás	fenékperforált
Halogénmentes	igen
Hasznos keresztmetszet	12257 mm²

hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	64 mm
Méret	60x200x2000
Rögzítési mód	Fenékperforálás
Schutzgrad IK-Code	IK10
Szállítás tekercsben	nem
szélesség	200 mm
Szín	cink
Transparent	nem
Tűzálló kábelrendszerek –	nem
Védettség	IP30
Védőfólia	nem
Vezetékcsatorna-fedél kivitelezése	különálló

Minden típus

Minden típus

Típus	hossz	szélesség	Magasság	Felület	Anyag	Rend. szám	Mennyiség	Legkisebb eladási egység
LKM60200FS	2000 mm	200 mm	64 mm	szalaghorganyzott	acél	6247164	m	8 m
LKM60200RW	2000 mm	200 mm	64 mm	szalaghorganyzott / műanyag bevonatú	acél	6248667	m	8 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő, LKM SV60	LKM SV60	6247466	Darab	10 Darab

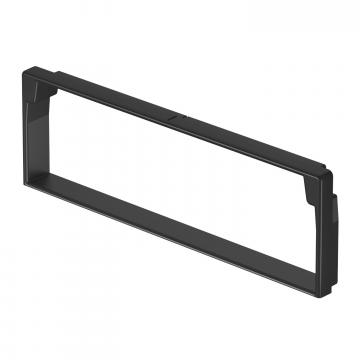

Élvédő gyűrű, KSR 60200, LKM 60200 típusú vezetékcsatornákhoz	LKM KSR60200	6249758	Darab	5 Darab

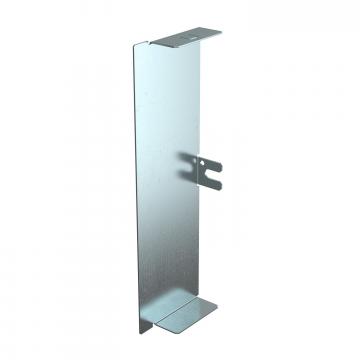

Véglezáró, LKM 60200 típusú csatornákhoz	LKM E60200FS	6248322	Darab	10 Darab

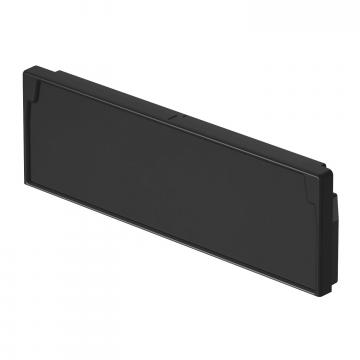

Véglezáró, LKM 60200 típusú csatornákhoz	LKM EK60200	6249788	Darab	5 Darab
Válaszfal, LKM TWS45	LKM TWS45	6249871	m	2 m
Válaszfal, LKM TWS55	LKM TWS55	6249876	m	32 m

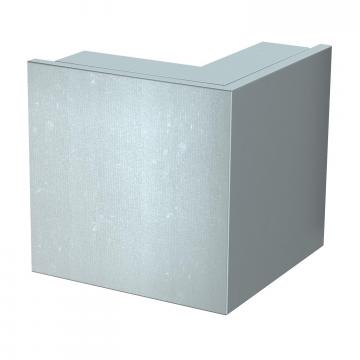

Külső sarokidom, LKM 60200 típusú csatornákhoz	LKM A60200FS	6248098	Darab	1 Darab

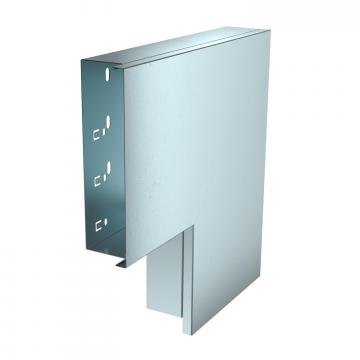

Lapos sarokidom, LKM 60200 típusú csatornákhoz	LKM F60200FS	6248020	Darab	1 Darab

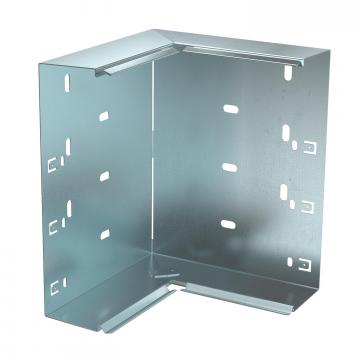

Belső sarokidom, LKM 60200 típusú csatornákhoz	LKM I60200FS	6248160	Darab	1 Darab

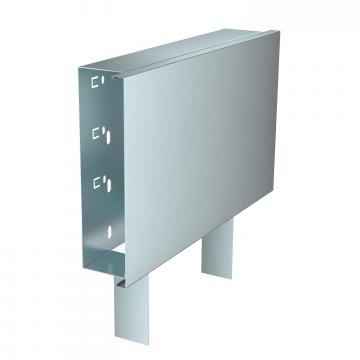

T-idom, LKM 60200 típusú csatornákhoz	LKM T60200FS	6248225	Darab	1 Darab

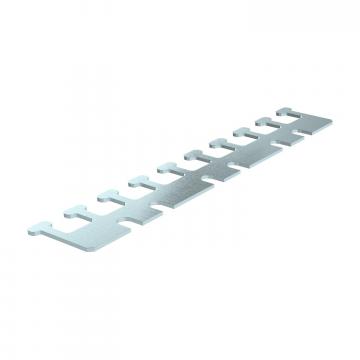

Vezetéktartó LKM, csatornaszélesség 200 mm	LKM Z200	6249981	Darab	10 Darab
Csatornakapocs LKM, csatornaszélesség 150 mm és 200 mm	LKM K140	6249888	Darab	20 Darab
