A robbanásveszélyes területek túlfeszültség-védelme az iparban
Különösen nagy robbanásveszély esetén
A villám- és túlfeszültségnek pusztító következményei lehetnek robbanásveszélyes környezetben, ha nincs megfelelő villám- és túlfeszültség-védelem kiépítve. Minden olyan vállalkozás, amely éghető anyagokat állít elő, dolgoz fel vagy raktároz, lényegében véve ki van téve a robbanásveszélynek. A robbanásveszélyes területeken szükséges villám- és túlfeszültség-védelem az OBO Bettermann bevizsgált és engedélyezett termékeivel megvalósítható. Ilyen speciális termékek pl. az EX PAS potenciálkiegyenlítő-sínek, az az EX ISG H összecsatoló-szikraközök és a speciális védőkészülékek adatátviteli- és MSR rendszerekhez. A kúszókisülés-mentes isCon® szigetelt vezetéket külső villámvédelemben használják.
Robbanásveszélyes területeknek (Ex-es terület) számít minden helyiség és terület, ahol a levegővel robbanékony keveréket képző gázok, gőzök, ködök vagy porok veszélyes mennyiségben felhalmozódhatnak.

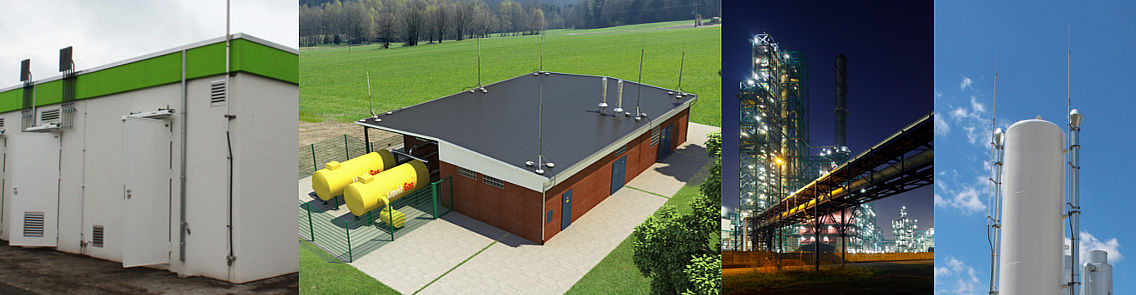

Ilyen területek találhatóak a következő létesítményekben:
- Gáznyomásszabályozó és mérőrendszerek
- Tolóállomások
- Tartályparkok
- Finomítók
- Vegy- és a gyógyszeripar
A villám- és a túlfeszültség-védelem mindig megelőző tűzvédelmet is jelent
Az éghető anyag és az oxigén mellett a robbanás előidézéséhez gyújtóforrásra van szükség. Az OBO villám- és túlfeszültség-védelmi intézkedéseivel gyújtóforrások (pl. elektromágneses hullámok vagy villámcsapások következtében) nem, vagy csak ellenőrzött módon keletkeznek.

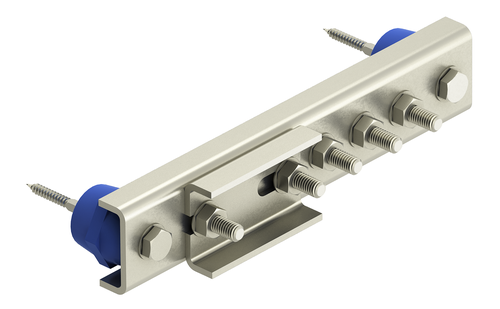

EX PAS potenciálkiegyenlítő-sínek
A robbanásveszélyes területek villámvédelmi rendszereinek csatlakozásait és összekötőit úgy kell megtervezni, hogy villámáram áthaladása során ne keletkezzenek gyújtószikrák.<br/> <br/> Az EX PAS potenciálkiegyenlítő-sínek a villámvédelmi és az érintésvédelmi potenciálkiegyenlítés feladatát látják el az MSZ EN 62305-3; és az MSZ HD 60364 szabványoknak megfelelően.<br/> <br/> A robbanásveszélyes területeken alkalmazható EX PAS potenciálkiegyenlítő-sínek a következő tulajdonságokkal rendelkeznek:
- minden robbanási csoportban és 1/21 és 2/22 Ex-zónákban egyaránt alkalmazhatóak
- az MSZ EN 62561-1 szabvány szerinti H osztálynak megfelelő igénybevételre alkalmasak (kültéren és beltéren)
- korrózióálló anyagból (rozsdamentes acél) készülnek

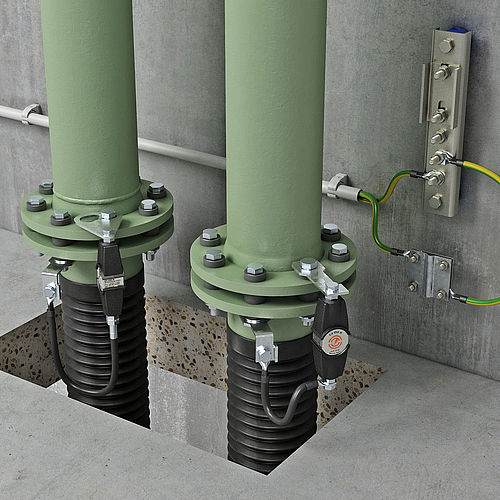

Összecsatoló-szikraköz - EX ISG H
A robbanásveszélyes területeken a csőkarimák közötti szigetelés átütésének elkerülése érdekében az Ex-es tanúsítvánnyal rendelkező összecsatoló-szikraközök használata szükséges. Az ATEX / IECEx tanúsítvánnyal rendelkező OBO EX ISG H összecsatoló-szikraköz alkalmas katódos korrózióvédelemmel ellátott csővezetékek villámvédelmi potenciálkiegyenlítésére robbanásveszélyes környezetben is.
Az EX ISG H összecsatoló-szikraköz jellemzői:
- kémiai ellenállóképesség
- ellenáll az olajoknak és a szélsőséges hőmérséklet-ingadozásnak
- UV-álló, időjárásálló
- "d" nyomástömítés a robbanásveszélyes területeken: gáz- és porzáró
- ellenáll a sós víznek
- megfelel a legmagasabb H vizsgálati osztálynak az MSZ EN 62561-3 szerint

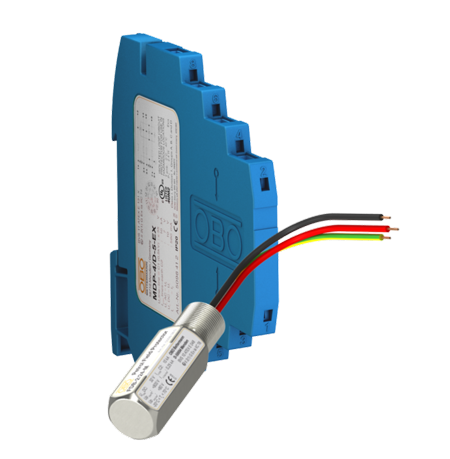

Túlfeszültség-védelem adatátviteli- és MSR-rendszereknél: MDP-EX és FDB
Az indukált feszültségek közvetlen villámcsapás nélkül is károsíthatják a villamos berendezéseket, mérési és vezérléstechnikai (MSR) rendszereket és alkatrészeket, és a legrosszabb esetben robbanáshoz vezethetnek. Az OBO MDP típusú túlfeszültség-védelmi eszközei igazoltan gyújtószikra-mentesek (ia) és független tanúsítvánnyal rendelkeznek. Az akár 10 kA-es levezetőképességükkel optimális védelmet biztosítanak mérés-, vezérlés- és szabályozástechnikai alkalmazások számára.
Külső villámvédelem kúszókisülés-mentes szigetelt vezetékkel
A szintén ATEX minősítéssel rendelkező OBO isCon® szigetelt vezeték megakadályozza a másodlagos kisülést a vezető és a védendő tárgy között. A potenciálkiegyenlítő bilincs mögötti vezetékszakaszon az isCon®-vezeték szigetelése 0,9 m ekvivalens (levegőre vonatkoztatott) biztonsági távolsággal rendelkezik. Ebből következően közvetlenül rögzíthető vezetőképes szerkezeteken is. A levezető 5 különböző kivitelben érhető el, így minden alkalmazáshoz megfelelő levezetőrendszerek állnak rendelkezésre.
