Vakolat alatti szerelvény- és összekötődoboz 66, kettes, légmentes

Rend. szám 2003723 | EAN-kód 4012196856558

Rend. szám / Típus	2003723 / UG 66-DV-L

Magasság	67 mm

csőátmérőhöz	20/25 mm

Bevezető nyílások száma	24

Termékleírás

Termékleírás

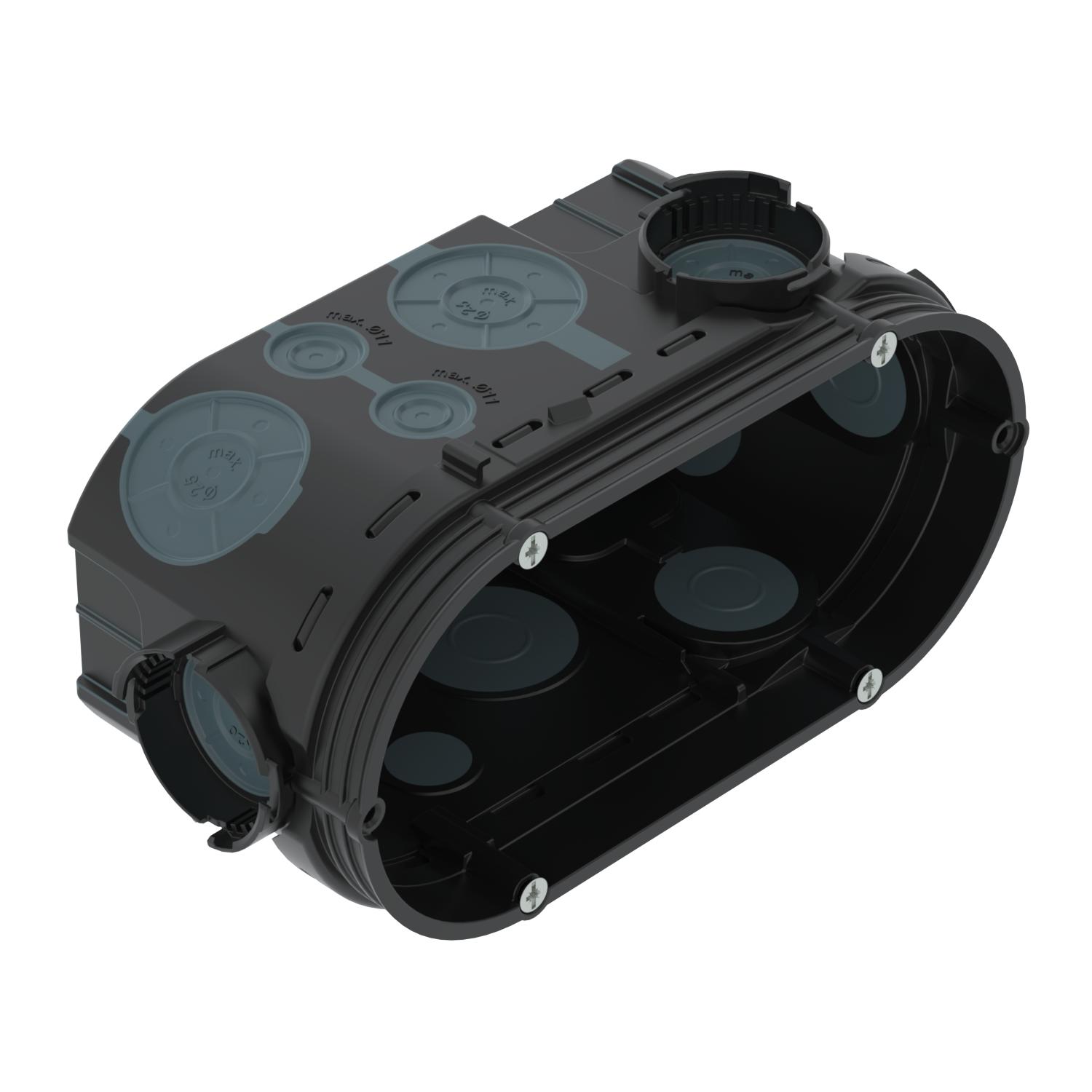

Vakolat alatti szerelvénydoboz, kettes, légmentesen záródó bevezető membránok, a falazatba való beépítéshez legalább 67 mm mélység szükséges.

• 4 összekötő elem bajonettzárral, amely mindkét oldalon összekapcsolható
• 4 kombinált csőbevezetés, Ø 20 - 25 mm
• 4 bevezetés, Ø 20 mm
• 14 bevezetés, Ø 11 mm
• 2 bevezetés az alján, Ø 20 mm
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarok és szétterülő karmok
A készülékház-átvezetés fajtája	Bevezető membrán
Alak	ovális
Anyag	polipropilén / hőre lágyuló elasztomer
Bevezetés fajtája	NYM-J vezetékek, adatkábelek és gégecsövek
Bevezető nyílások száma	24
Bevezetőnyílás hátulról	igen
Csavarral	igen
csőátmérőhöz	20/25 mm
Csőbevezetők Ø 20 mm	6
Fedél	nélkül
Fedélrögzítés	Csavarozni
Halogénmentes	igen

Kombinált bevezetések Ø 20 / 25 mm	4
lángálló	VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C
Légmentesen záródó	igen
Méret	2x Ø61xH67mm
Méretezési feszültség	400 V
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
ROHS-konform	igen
szegezhető rögzítőfüllel	nem
Szín	mélyfekete / kékesszürke
termékcsalád	WIN-sorozat
Ütésálló	nem
Védettség	IP30

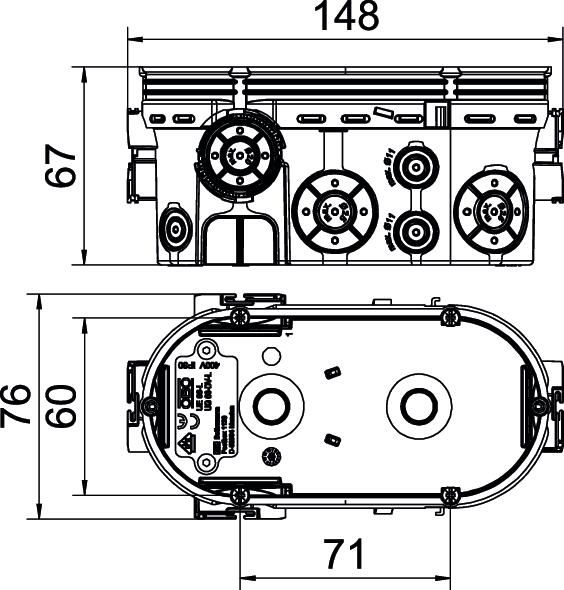

Méretek

Hossz	148 mm
Magasság	67 mm

Szélesség	68 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,2195 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,2195 kg CO₂e
