Vakolat alatti fali kivezetődoboz
Rend. szám 2003732 | EAN-kód 4012196715862
- Termékleírás
-

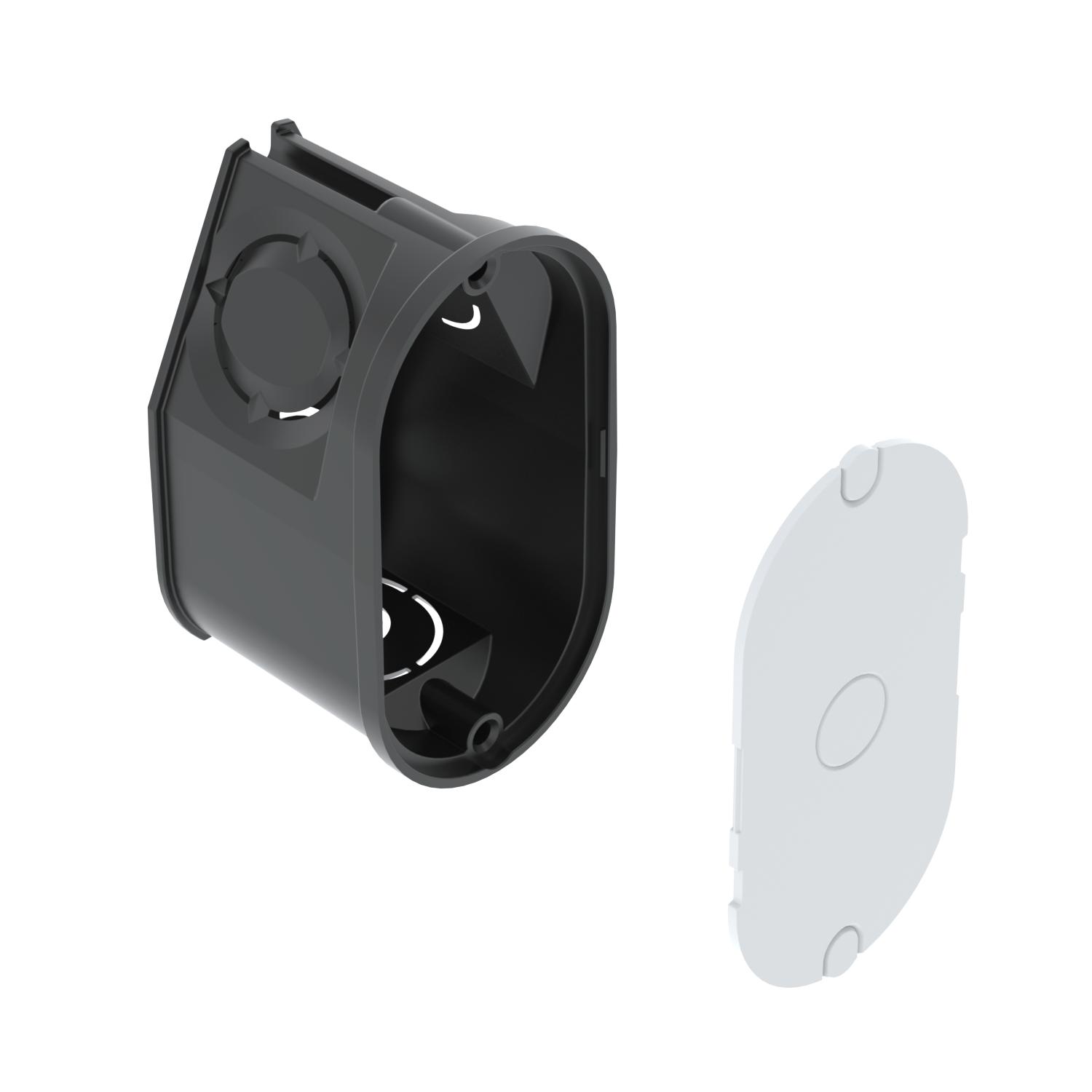

TermékleírásVakolat alatti fali kivezetődoboz, pl. lámpakiállások elkészítéséhez. Ovális forma, a falazatba való beépítéshez legalább 35 mm mélység szükséges.
• 2 bevezetés, Ø 20 mm
• 1 kombinált bevezetés, Ø 10 és 20 mm
• 1 bevezetés az alján, Ø 20 mm
• 1 kiállási lehetőség a fedélen, Ø 10 mm
-
- Műszaki adatok
-
Műszaki adatok

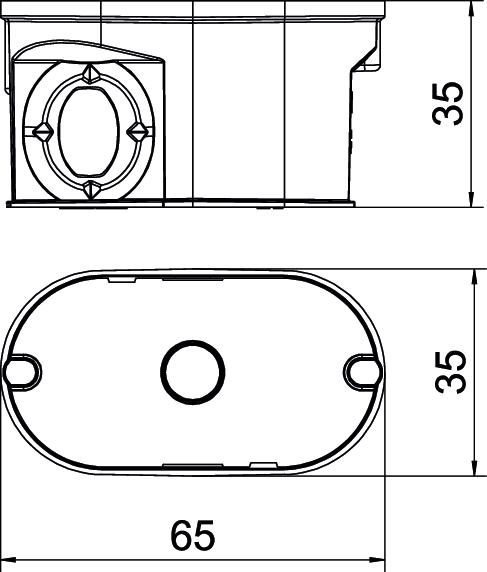

A készülékház-átvezetés fajtája Kitörhető nyílás Alak egyéb Anyag polipropilén Bevezetés fajtája NYM-J vezetékek, adatkábelek és gégecsövek Bevezető nyílások száma 4 Bevezetőnyílás hátulról igen CO2-lábnyom (GWP) bölcsőtől a kapuig 0,0932 kg CO₂e / 1 Darab Csavarral nem csőátmérőhöz 20 mm Csőbevezetők Ø 20 mm 4 Fedél fehér Fedélrögzítés rápattintható Halogénmentes igen Hossz 65 mm lángálló VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C Légmentesen záródó nem Magasság 35 mm Max. Vezeték-keresztmetszet 2,5 mm² Méret Ø2x35mm, H35 Méretezési feszültség 400 V Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² szegezhető rögzítőfüllel nem Szélesség 35 mm Szín fekete Ütésálló igen Védettség IP30 - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat UG 30-WA-D / 2003732 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat UG 30-WA-D / 2003732 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat UG 30-WA-D / 2003732 , 0.13MB , pdfJelhasználati engedély Csatlakozódoboz fali világítótestekhez , 0.34MB , pdfSzerelési útmutató Szerelési útmutató Vakolat alatti szerelvénydobozok , 12.98MB , pdf
