Vakolat alatti elektronikai doboz 66, további kapocstérrel 66 | 60 | 20/25 mm | 22

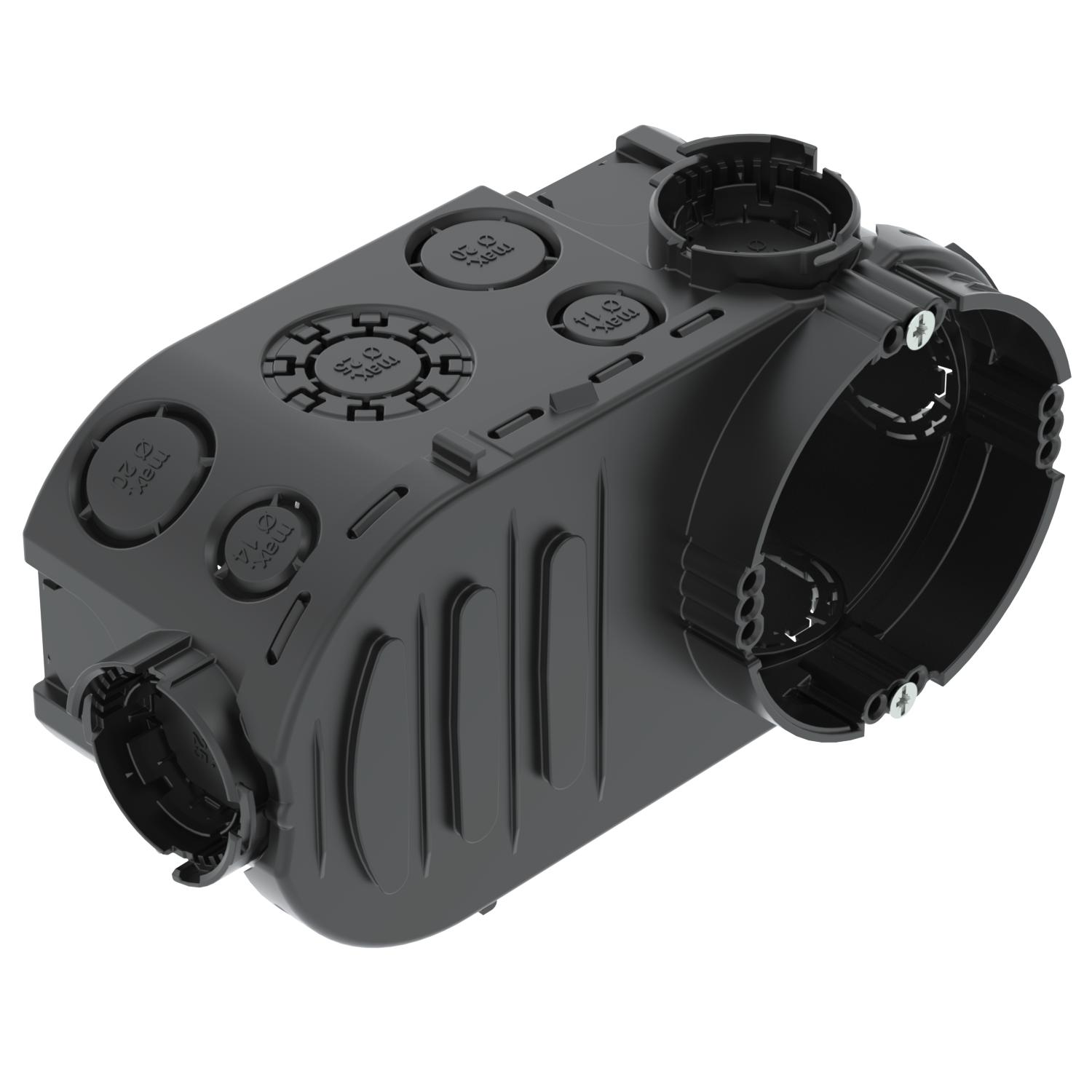

Vakolat alatti elektronikai doboz 66, további kapocstérrel

Rend. szám 2003726 | EAN-kód 4012196856565

Rend. szám / Típus	2003726 / UE 66

Magasság	66 mm

Átmérő	60 mm

csőátmérőhöz	20/25 mm

Bevezető nyílások száma	22

Termékleírás

Termékleírás

Vakolat alatti elektronikai doboz, megnövelt kapocstérrel, a falazatba való beépítéshez legalább 66 mm mélység szükséges.

• 4 összekötő elem bajonettzárral, amely mindkét oldalon összekapcsolható
• 6 kombinált csőbevezetés, Ø 20 - 25 mm
• 8 bevezetés, Ø 20 mm
• 6 bevezetés, Ø 14 mm
• 2 bevezetés az alján, Ø 20 mm
• Válaszfal különböző feszültségszintek elkülönítéséhez, kitörhető nyílásokkal
• 4 x 3-as csavardóm
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarozni
A készülékház-átvezetés fajtája	Kitörhető nyílás
Alak	ovális
Anyag	polipropilén
Átmérő	60 mm
Bevezetés fajtája	NYM-J vezetékek, adatkábelek és gégecsövek
Bevezető nyílások száma	22
Bevezetőnyílás hátulról	igen
Csavarral	igen
csőátmérőhöz	20/25 mm
Csőbevezetők Ø 20 mm	10
Fedél	nélkül
Fedélrögzítés	Csavarozni

Halogénmentes	igen
Kombinált bevezetések Ø 20 / 25 mm	6
lángálló	VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C
Légmentesen záródó	nem
Max. Vezeték-keresztmetszet	2,5 mm²
Méret	Ø60xH66x148
Méretezési feszültség	400 V
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
szegezhető rögzítőfüllel	nem
Szín	fekete
Ütésálló	nem
Védettség	IP30

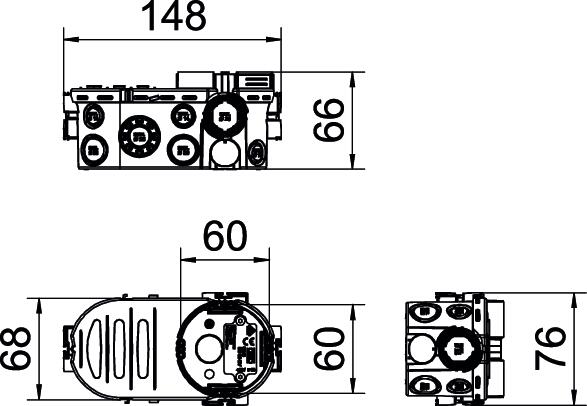

Méretek

Hossz	148 mm
Magasság	66 mm

Szélesség	76 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,2232 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,2232 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	Magasság	Átmérő	csőátmérőhöz	Bevezető nyílások száma	Rend. szám	Mennyiség	Legkisebb eladási egység
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Darab	10 Darab

Tartozék

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Vakolatkiegyenlítő gyűrű, 12 mm	ZU 12-PR	2003742	Darab	25 Darab
Vakolatkiegyenlítő gyűrű, 24 mm	ZU 24-PR	2003744	Darab	25 Darab
Jelzőfedél vakolat alatti szerelvénydobozhoz, egyes	ZU 60-SD	2003760	Darab	50 Darab
