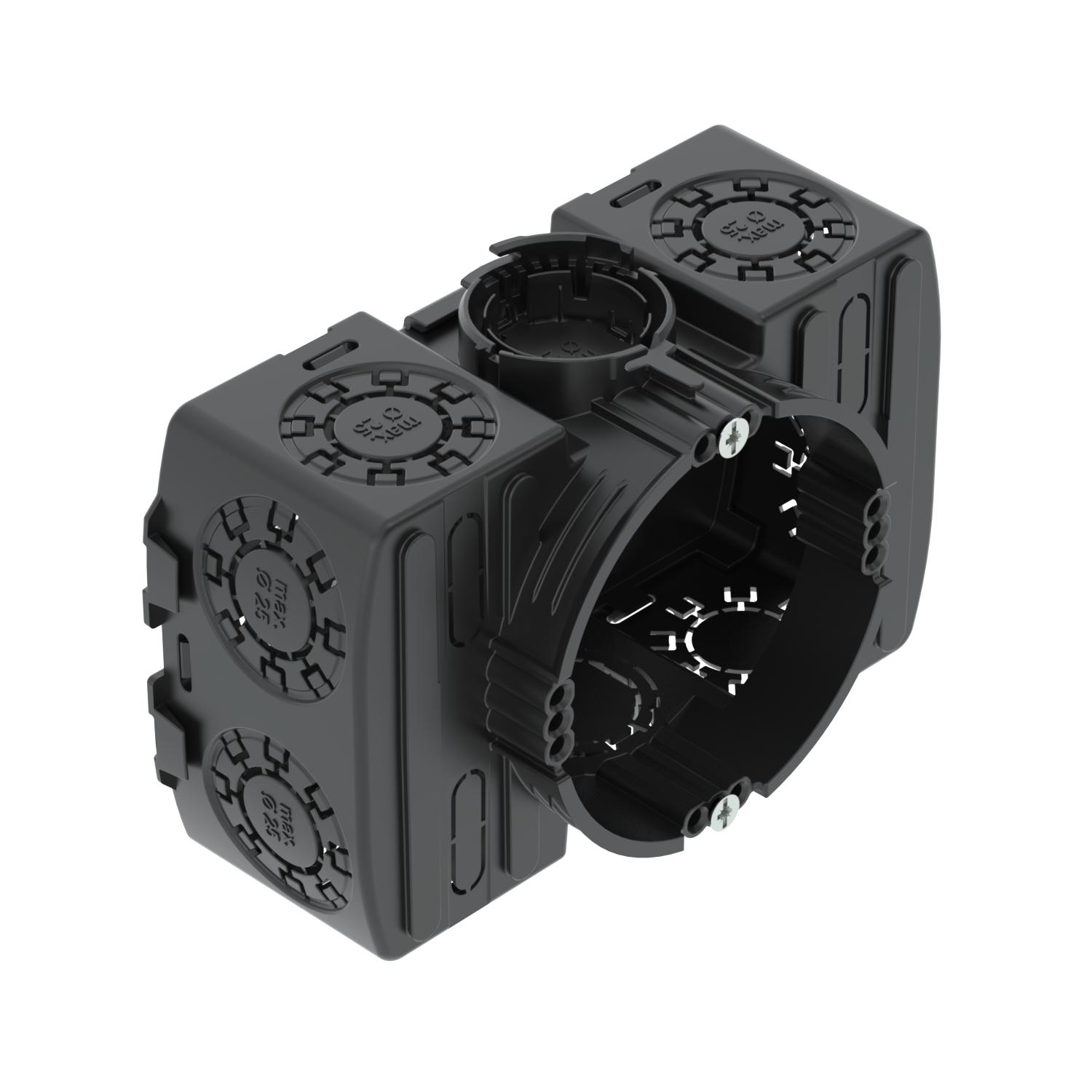

Vakolat alatti elektronikai doboz 46, szögletes, oldalsó kapocstérrel
Rend. szám 2003725 | EAN-kód 4012196863815
- Termékleírás
-
TermékleírásVakolat alatti elektronikai doboz, oldalsó kapocstérrel, szögletes alakú, a falazatba való beépítéshez legalább 50 mm mélység szükséges.
• Összekötő elem bajonettzárral, amely mindkét oldalon összekapcsolható
• 10 kombinált csőbevezetés, Ø 20 - 25 mm
• 2 bevezetés az alján, Ø 20 mm
• 4 bevezetés lapos vezetékekhez
• 4 x 3-as csavardóm
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.
-
- Műszaki adatok
-
Műszaki adatok
A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Kitörhető nyílás Alak derékszögű Anyag polipropilén Átmérő 61 mm Bevezetés fajtája NYM-J vezetékek, adatkábelek és gégecsövek Bevezető nyílások száma 16 Bevezetőnyílás hátulról igen Csavarral igen csőátmérőhöz 20/25 mm Csőbevezetők Ø 20 mm 2 Fedél nélkül Fedélrögzítés Csavarozni Halogénmentes igen Kombinált bevezetések Ø 20 / 25 mm 10 lángálló VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C Légmentesen záródó nem Méret Ø60xH50x114 Méretezési feszültség 400 V Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² szegezhető rögzítőfüllel nem Szerelvényrögzítő csavarok távolsága 60 mm Szín fekete Ütésálló nem Védettség IP30 Méretek

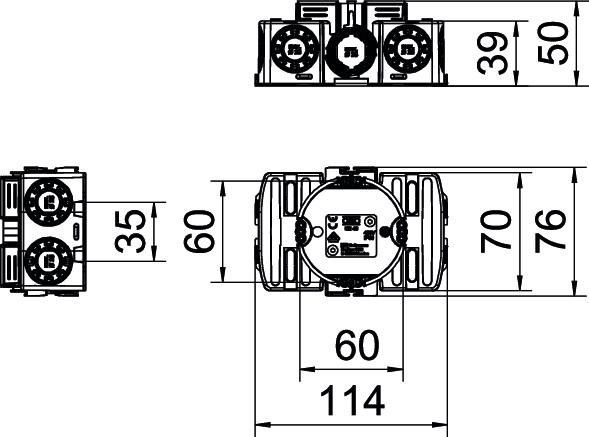

Hossz 114 mm Magasság 50 mm Szélesség 76 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 0,1666 kg CO2e / 1 Darab CO₂ Footprint (GWP) 0,1666 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

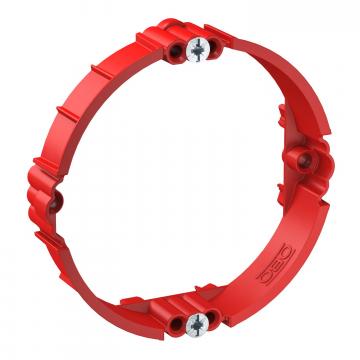

Vakolatkiegyenlítő gyűrű, 12 mm
ZU 12-PR 2003742 25 Darab

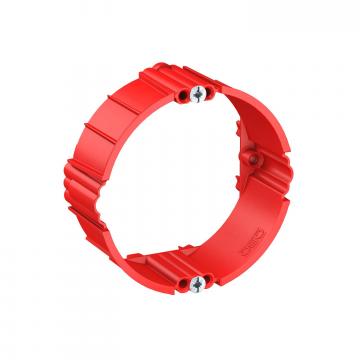

Vakolatkiegyenlítő gyűrű, 24 mm
ZU 24-PR 2003744 25 Darab

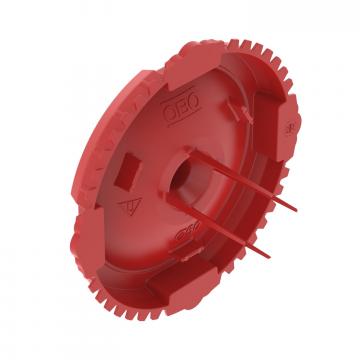

Jelzőfedél vakolat alatti szerelvénydobozhoz, egyes
ZU 60-SD 2003760 50 Darab - Letöltések
-
Adatlap UE 46 / 2003725 , 0.20MB , pdfEU megfelelőségi nyilatkozat UE 46 / 2003725 , 0.12MB , pdfREACH Megfelelőségi nyilatkozat UE 46 / 2003725 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat UE 46 / 2003725 , 0.13MB , pdfSzerelési útmutató Szerelési útmutató Vakolat alatti szerelvénydobozok , 12.98MB , pdf
