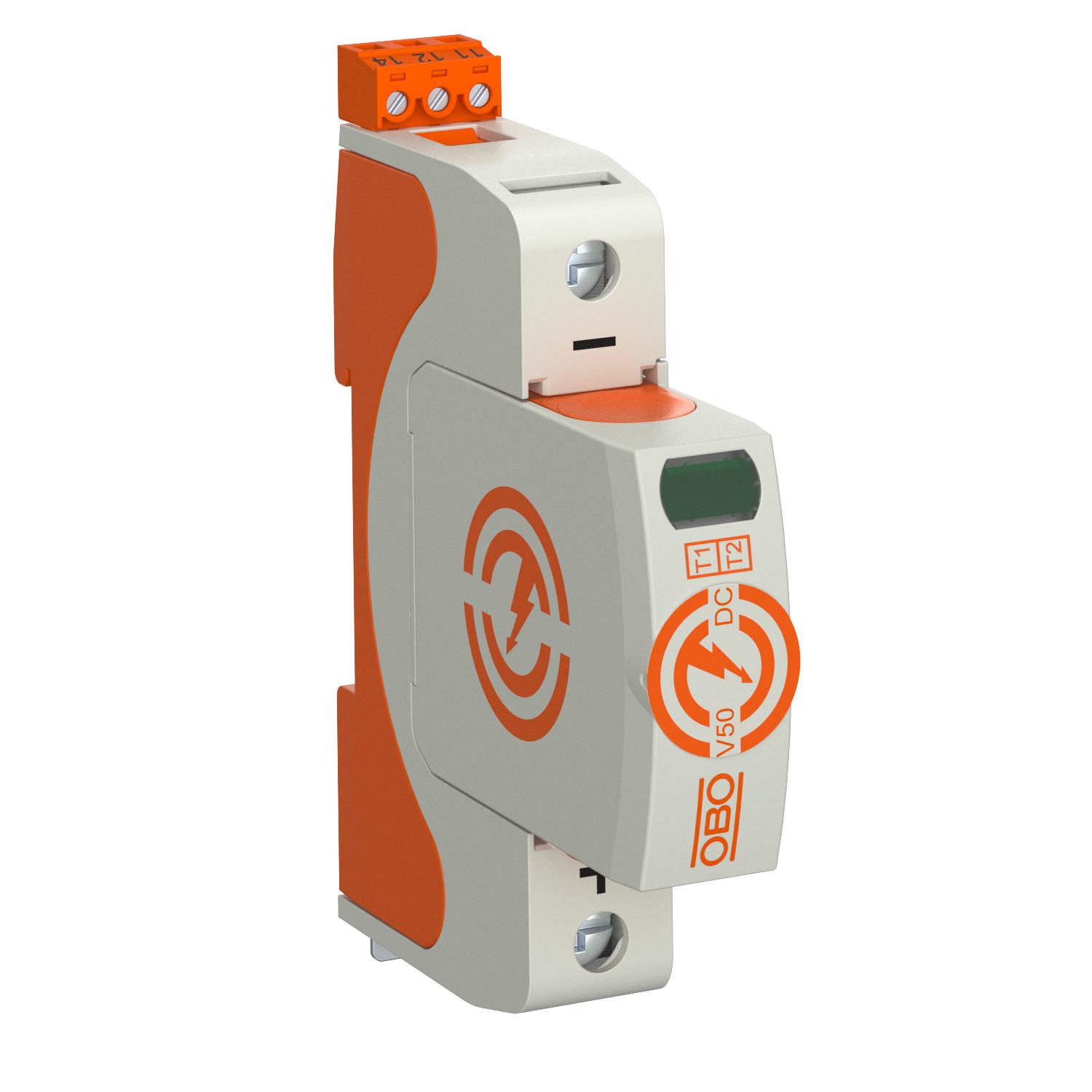

V50 sorozatjelű SPD, 60V-DC távjelzéssel
Rend. szám 5093447 | EAN-kód 4012197394042
- Termékleírás
-
TermékleírásT 1+T2 típusú túlfeszültség-védelmi eszköz a részleges villámáramok biztonságos elvezetéséhez az MSZ EN 61643-11 szabvány szerint.
Pólusonként akár 12,5 kA (10/350)
Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
Rázkódás elleni védelemmel és feszültségkódolással
Halogénmentes műanyag UL 94 V-0
A távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 1 FM-érintkezők Váltó érintkező FM-kapcsok csatlakozási keresztmetszete max. 16 AWG FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm² FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm² FM-kapcsok csatlakozási keresztmetszete min. 21 AWG Forgatónyomaték 4 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm² Hálózattípus DC Ház anyaga PA UL 94 V-0 Jelzés a készüléken optikai Kapcsolási teljesítmény AC 230 V; 0,5 A Kapcsolási teljesítmény DC 230 V; 0,1 A / 75 V; 0,5 A Legmagasabb tartós feszültség, DC 60 V Max. hálózatoldali túláramvédelem 160 A gL/gG Maximális előtétbiztosítás 160 A Maximális levezetőképesség (8/20 μs) 50 kA Méret 60V DC Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG Mindestabstand 1,5 mm MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges levezetőképesség (8/20 µs) 30 kA Pólusszám 1 SPD az IEC EN 61643-1 szerint I+II. osztály Szerelési mód Kalapsín 35 mm Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védettség IP20 Villámáram levezetőképesség (10/350 μs) 12,5 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff - Minden típus
- Letöltések
-
Katalógus Túlfeszültség-védelem , 29.61MB , pdfSzerelési útmutató Combi Controller V50 - V50-DC-60-12,5FS , 1.13MB , pdf
