Megjegyzés: Ez a cikkszám megszűnt. Az új cikkszám itt található: 7410023 / Húzó- és leágazódoboz UZD350-4

UZD350-3, 70-125 mm esztrich magassághoz 70 | 125 | 28 | 48 | Univerzális | | 350 |

UZD350-3, 70-125 mm esztrich magassághoz

Rend. szám 7410034 | EAN-kód 4012195431633

Rend. szám / Típus	7410034 / UZD 350-3

Esztrichmagasság min.	70 mm

Esztrichmagasság max.	125 mm

Csatornamagasság min.	28 mm

Csatornamagasság max.	48 mm

Fedélkivitel	Univerzális

névleges méret	350 mm

Termékleírás

Termékleírás

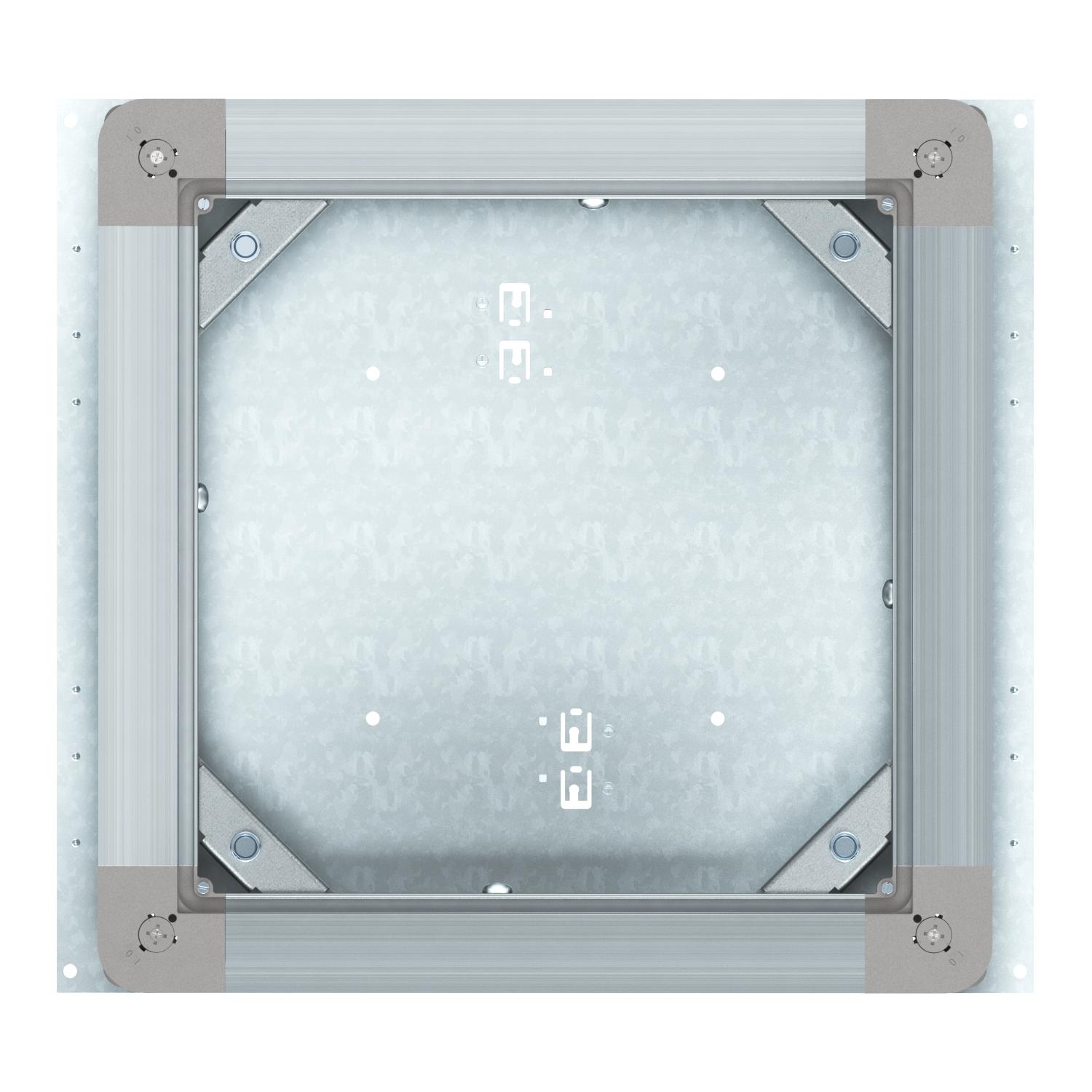

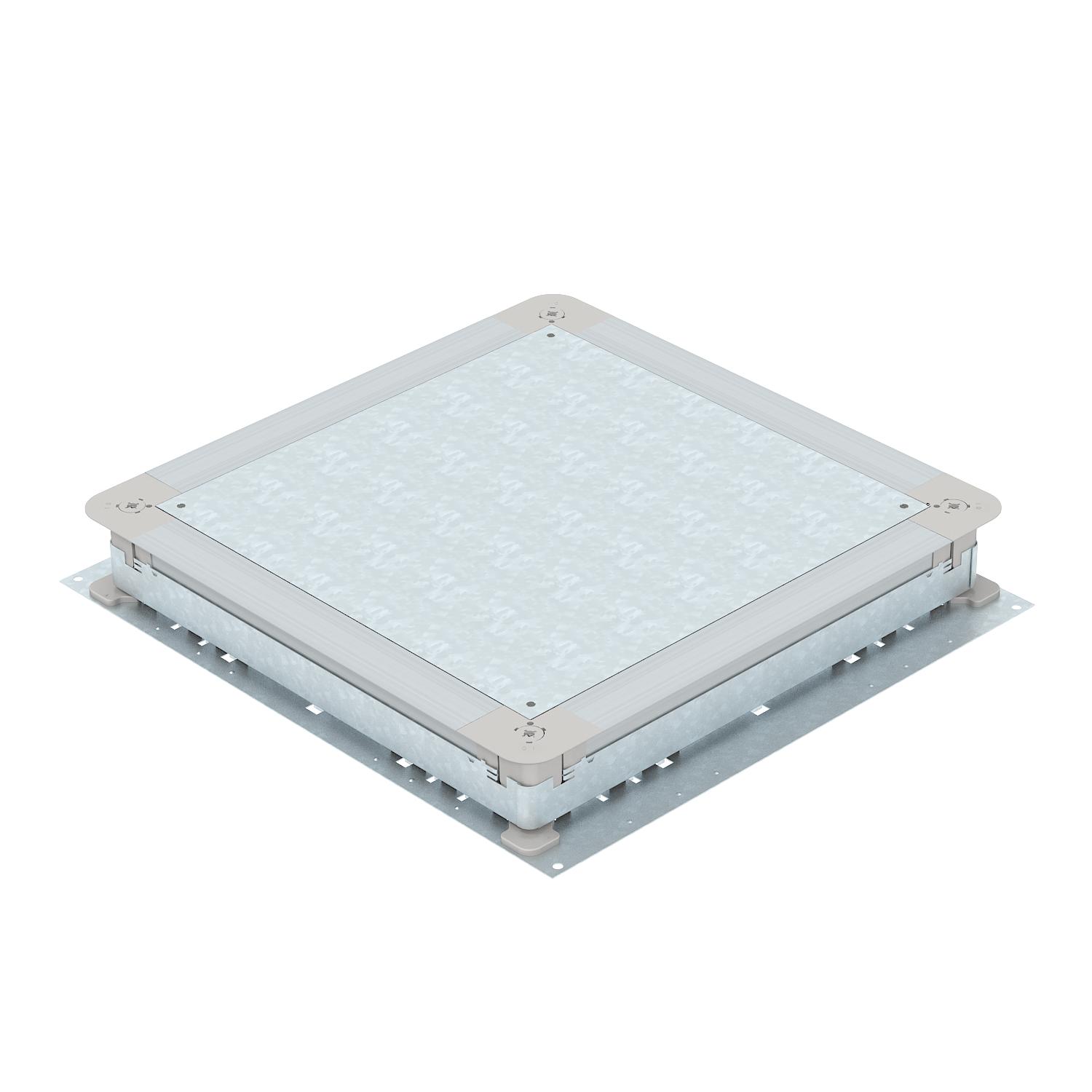

Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. Telepítési egységek felszereléséhez a fedélbe (külön megrendelhető). Folyamatosan szintezhető az esztrich névleges magasságáig (gyors szintezés lehetséges), és az esztrich egyengethető az esztrich magasságáig. Az esztrich fektetése utáni akusztikus leválasztási opcióval és a rendszer tartozékaival nagy teherbírású alkalmazásokhoz is használható.

Az oldalfalak a 190, 250 és 350 mm széles csatornákhoz illeszkednek.

Műszaki adatok

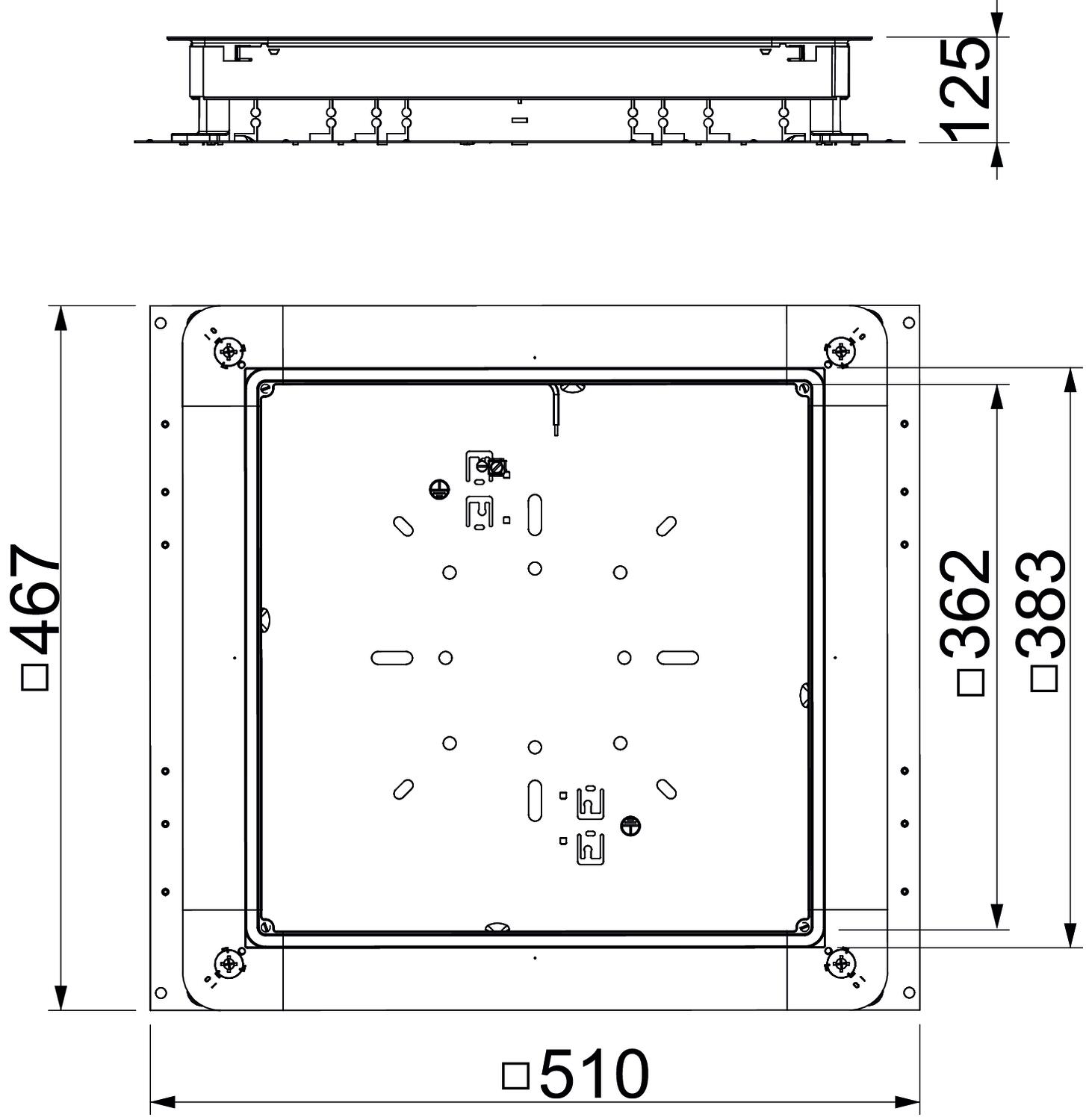

Méretek

A méret	467 mm
a méret	362 mm
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
B méret	510 mm
b méret	383 mm
Beépítőnyílás padlótartályhoz	nem
CO2-lábnyom (GWP) bölcsőtől a kapuig	9,6452 kg CO₂e / 1 Darab
Csatornamagasság max.	48 mm
Csatornamagasság min.	28 mm
Csatornaszélesség max.	350 mm
Csatornaszélesség min.	190 mm

csőcsatlakozáshoz	nem
Esztrichmagasság max.	125 mm
Esztrichmagasság min.	70 mm
Fedélkivitel	Univerzális
Felület	szalaghorganyzott
Fenéklemez	igen
Méret	510x467x70
Minimális esztrich-magasság	70
névleges méret	350 mm
Szétválasztható	igen
Szintezési tartomány max.	125 mm
Szintezési tartomány min.	70 mm
Tömítés-beépítési lehetőség	igen

Minden típus

Minden típus

Típus	Esztrichmagasság min.	Esztrichmagasság max.	Csatornamagasság min.	Csatornamagasság max.	Fedélkivitel	névleges méret	Rend. szám	Mennyiség	Legkisebb eladási egység
UZD 350-3	70 mm	125 mm	28 mm	48 mm	Univerzális	350 mm	7410034	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Gyors szintezéshez	SE UZD3	7410160	Darab	4 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Szerelőfedél 350, 4-es névleges méret	DUG 350-3 4	7400505	Darab	1 Darab
350-3 szerelőfedél GES6 számára	DUG 350-3 6	7400509	Darab	1 Darab
350-3 szerelőfedél GES9 számára	DUG 350-3 9	7400513	Darab	1 Darab
350-3 szerelőfedél GESR4 számára	DUG 350-3 R4	7400517	Darab	1 Darab
350-3 szerelőfedél GESR7 számára	DUG 350-3 R7	7400533	Darab	1 Darab
350-3 szerelőfedél GESR9 számára	DUG 350-3 R9	7400549	Darab	1 Darab
Vakfedél UZD350 dobozhoz	DU 350-2	7400577	Darab	1 Darab
