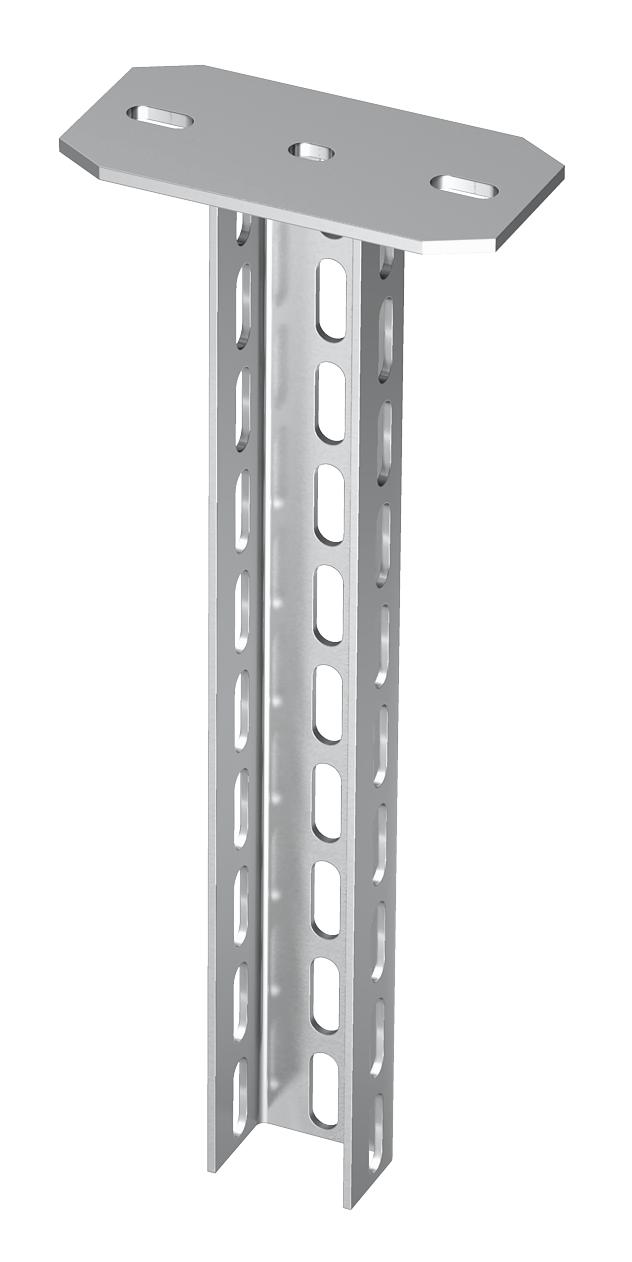

US 7 függesztett oszlop, A2
Rend. szám 6338607 | EAN-kód 4012196185412
- Termékleírás
-
TermékleírásFüggesztett oszlop hegesztett fejlemezzel.
-
- Műszaki adatok
-
Műszaki adatok
A perforálás módja 3 oldalon perforált Anyag rozsdamentes acél, 1.4301 Anyagvastagság 4 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 9,8064 kg CO2e / 1 Darab Felület felületkezelés nélkül, utókezelt hossz 200 mm Kivitel U-profil Konzolhossz 200 8,3 kN Konzolhossz 400 5 kN Konzolhossz 600 3,5 kN Magasság 50 mm maximális húzóterhelés 11 kN Méret 70x50x200 szélesség 70 mm Szín nemesacél Tűzálló kábelrendszerek – nem Műszaki adatok
US 7 K VA típusú U-oszlop terhelési diagramja
-
A függesztett oszlop végének behajlása az adott konzolterhelésnél.
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
Terhelési görbe mm-ben megadott oszlophosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
U-oszlop összekötő, A2
VUS 7 A2 6018408 1 Darab
Védősapka
US 7 KS OR 6338497 20 Darab
Lencsefejű csavar alátéttel és anyával, A2
FRS 12x25 A2 6406750 25 Darab
Távtartó DSK 61 A2
DSK 61 A2 6416527 10 Darab
Hatlapfejű csavar M12 A2
SKS 12x100 A2 6418368 20 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat US 7 K 20 A2 / 6338607 , 0.12MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) US 7 K 20 A2 / 6338607 , 1.48MB , pdfUK megfelelőségi nyilatkozat US 7 K 20 A2 / 6338607 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat US 7 K 20 A2 / 6338607 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat US 7 K 20 A2 / 6338607 , 0.12MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 2.02MB , pdf
