Üreges fali szerelvénydoboz 47, kettes

Rend. szám 2003822 | EAN-kód 4012196863945

Rend. szám / Típus	2003822 / HG 47-DV

Magasság	47 mm

Marás furatátmérője	68 mm

csőátmérőhöz	20/25 mm

Bevezető nyílások száma	12

Termékleírás

Termékleírás

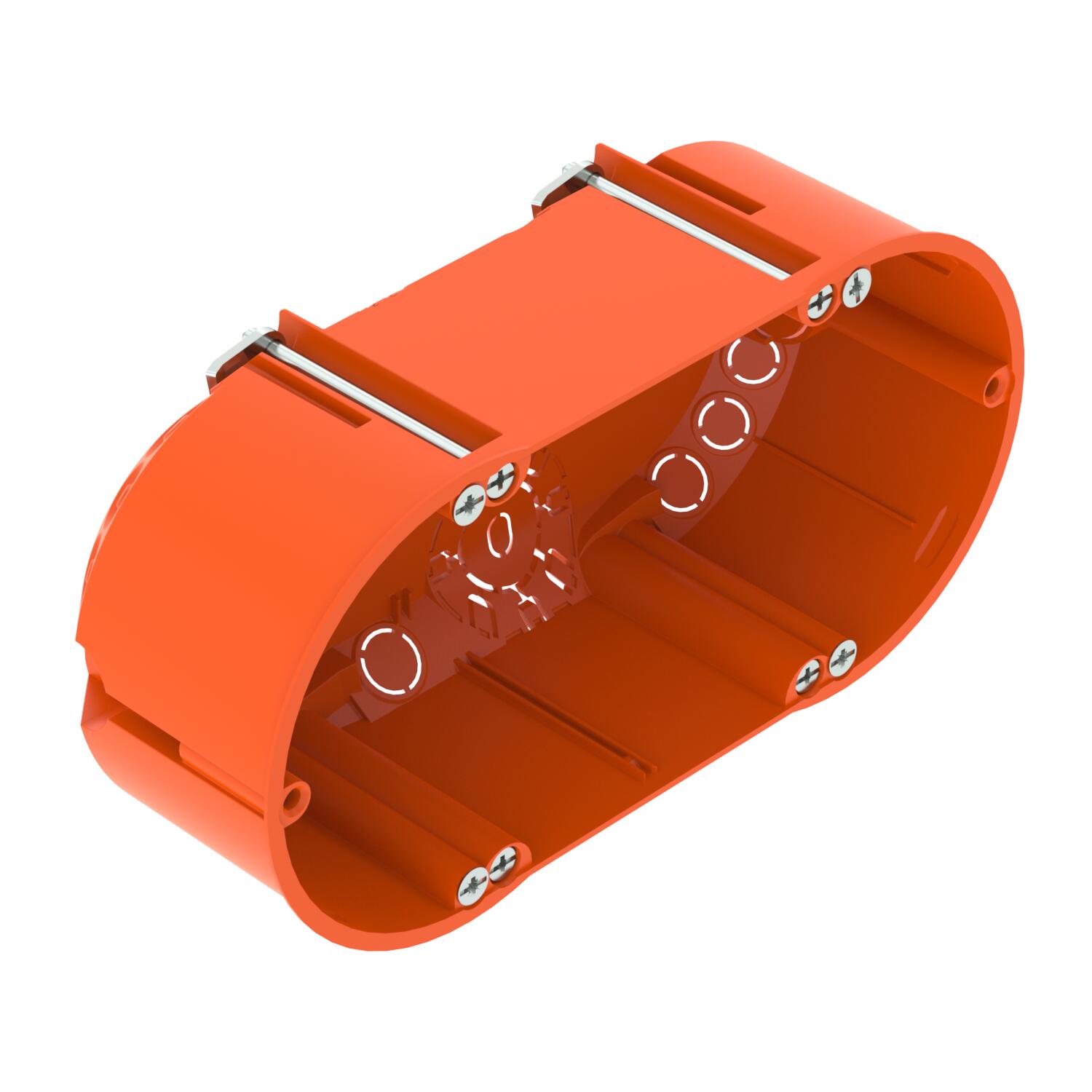

Üreges falba szerelhető szerelvénydoboz, kettes, a beépítéshez legalább 47 mm mélység és 5-40 mm anyagvastagság szükséges.

• 6 csavardóm
• Szerelvényrögzítő csavar, szorítókapocs
• 4 kombinált csőbevezetés, Ø 20 - 25 mm
• 4 bevezetés pl. NYM-J 3 x 1,5 mm² típusú vezetékekhez
• 2 bevezetés pl. NYM-J 3 x 2,5 mm² vagy 5 x 1,5 mm² típusú vezetékekhez
• 2 bevezetés pl. NYM-J 5 x 2,5 mm² vagy 7 x 1,5 mm² típusú vezetékekhez
• Csatlakozás további szerelvénydobozokhoz a ZH 11-V típusú összekötő elemen keresztül
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarozni
A készülékház-átvezetés fajtája	Kitörhető nyílás
Alak	ovális
Alkalmazások száma	2
Anyag	polipropilén
Bevezetés fajtája	NYM-J vezetékek, adatkábelek és csövek
Bevezető nyílások száma	12
Csatlakozócsonkok	Összekötő elemek
Csavarral	igen
csőátmérőhöz	20/25 mm
Fedél	nélkül
Fedélrögzítés	Csavarozni
Halogénmentes	igen
Kombinált bevezetések Ø 20 / 25 mm	4
lángálló	VDE 0471/IEC 60695-2-11 szerint, vizsgálati hőmérséklet 850 °C

Légmentesen záródó	nem
Marás furatátmérője	68 mm
max. lemezvastagsághoz megfelelő	40 mm
Méret	142x71
Méretezési feszültség	400 V
min. lemezvastagsághoz megfelelő	5 mm
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
Szín	narancs
Ütésálló	nem
Védettség	IP30
Vezetékbevezető 3 x 1,5 mm²	4
Vezetékbevezető 3 x 2,5 mm² / 5 x 1,5 mm²	2
Vezetékbevezető 5 x 2,5 mm² / 7 x 1,5 mm²	2

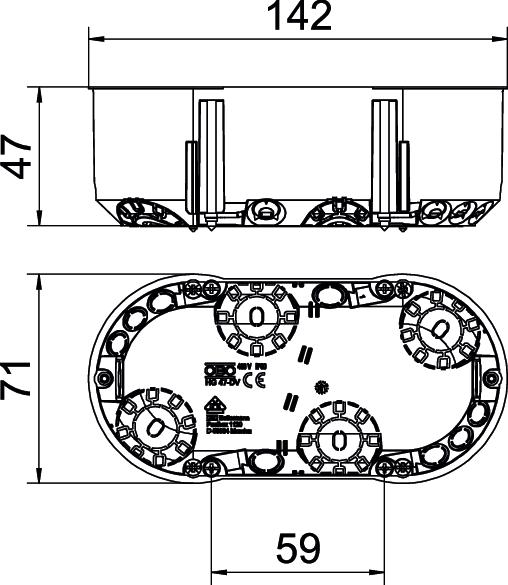

Méretek

Hossz	142 mm
Magasság	47 mm

Szélesség	71 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,1446 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,1446 kg CO₂e
