Üreges falba szerelhető szerelvénydobozok, 35

Rend. szám 2003800 | EAN-kód 4012196687060

Rend. szám / Típus	2003800 / HG 35

Magasság	35 mm

Átmérő	68 mm

Marás furatátmérője	68 mm

Bevezető nyílások száma	6

Termékleírás

Termékleírás

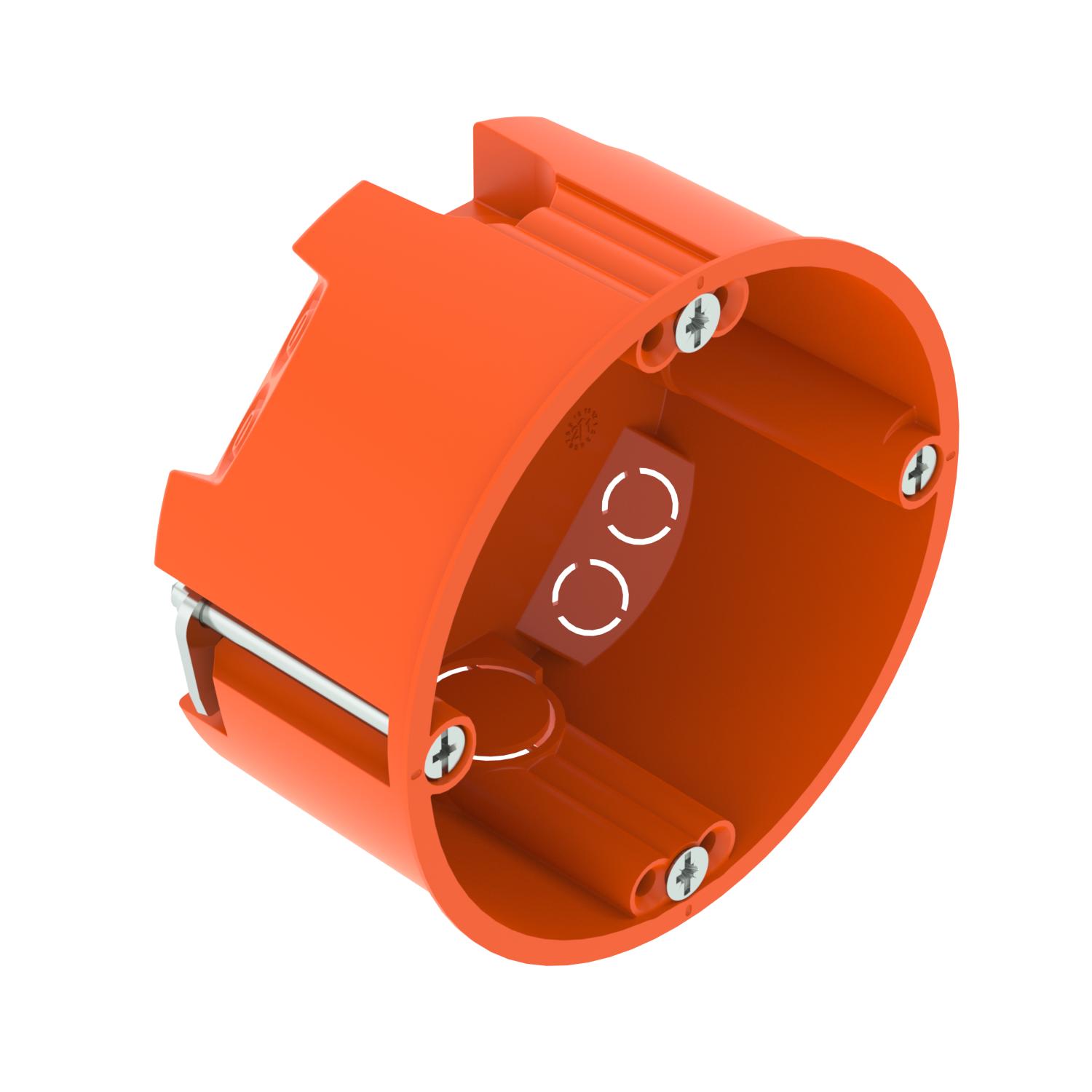

Üreges falba szerelhető szerelvénydoboz, a beépítéshez legalább 35 mm mélység és

5 - 28 mm anyagvastagság szükséges.

• 2 x 3-as csavardóm

• Szerelvényrögzítő csavar, szorítókapocs

• 4 bevezetés pl. NYM-J típusú vezetékekhez, 3 x 1,5 mm²

• 2 bevezetés pl. NYM-J típusú, 3 x 2,5 mm² vagy 5 x 1,5 mm²

• Csatlakozás további szerelvénydobozokhoz a ZH 11-V típusú összekötő elemeken keresztül

Szállítási tartozékok: 10 db ZH 11-V típusú összekötő elem / csomag
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarozni
A készülékház-átvezetés fajtája	Kitörhető nyílás
Alak	kerek
Alkalmazások száma	1
Anyag	polipropilén
Átmérő	68 mm
Bevezetés fajtája	NYM-J vezetékek és adatkábelek
Bevezető nyílások száma	6
Csatlakozócsonkok	Összekötő elemek
Csavarral	igen
Fedél	nélkül
Fedélrögzítés	Csavarozni
Halogénmentes	igen
lángálló	VDE 0471/IEC 60695-2-11 szerint, vizsgálati hőmérséklet 850 °C

Légmentesen záródó	nem
Marás furatátmérője	68 mm
max. lemezvastagsághoz megfelelő	28 mm

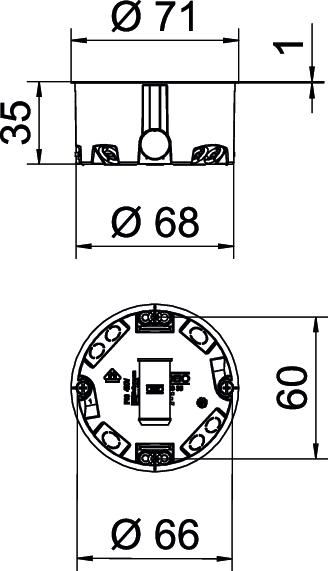

Méret	Ø68mm, H35mm
Méretezési feszültség	400 V
min. lemezvastagsághoz megfelelő	5 mm
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
Szín	narancs
Ütésálló	nem
Védettség	IP30
Vezetékbevezető 3 x 1,5 mm²	4
Vezetékbevezető 3 x 2,5 mm² / 5 x 1,5 mm²	2

Méretek

Magasság	35 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,064 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,064 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	Magasság	Átmérő	Marás furatátmérője	Bevezető nyílások száma	Rend. szám	Mennyiség	Legkisebb eladási egység
HG 35	35 mm	68 mm	68 mm	6	2003800	Darab	25 Darab

Tartozék

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Kiegyenlítő gyűrű	ZH 68-AR	2003840	Darab	10 Darab
Kiemelő gyűrű, 10 mm	ZH 10-AR	2003842	Darab	25 Darab
Kiemelő gyűrű, 20 mm	ZH 20-AR	2003844	Darab	25 Darab
Összekötő elem üreges falba szerelhető szerelvénydobozhoz	ZH 11V	2003846	Darab	10 Darab
Fedél üreges falba szerelhető szerelvénydobozhoz	ZH 60-ID	2003848	Darab	25 Darab
