Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 2003802 / Üreges falba szerelhető szerelvénydoboz 47

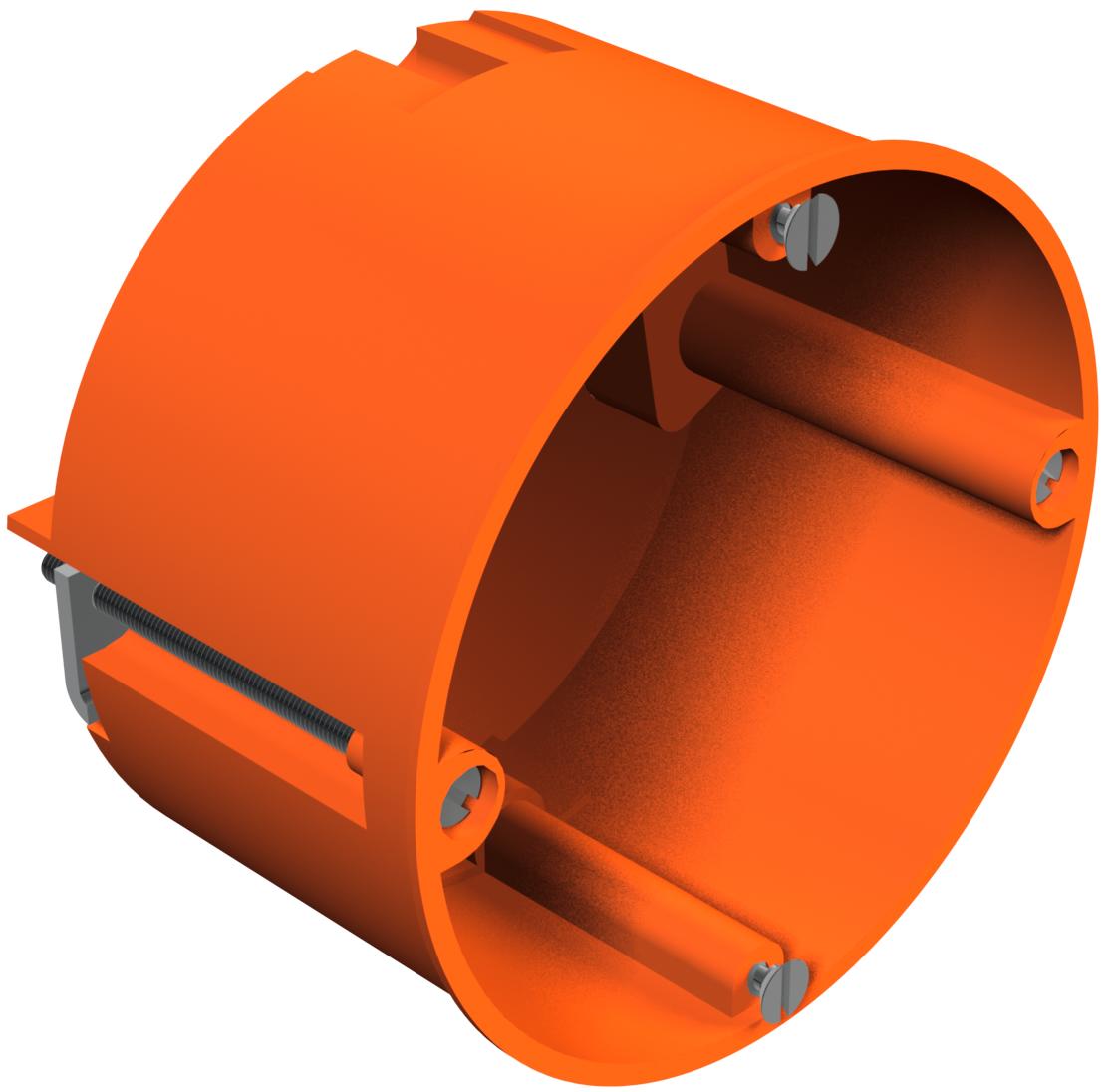

Üreges falba szerelhető szerelvénydoboz
Rend. szám 2003414 | EAN-kód 4012195032779
- Termékleírás
-
TermékleírásÜreges falba szerelhető szerelvénydoboz. Méret DIN 49073-1 szerint, 7-35 mm anyagvastagságig. 71 mm-es szabványos sorolási távolság, lehetőség van az összekábelezésre egy csőtoldat segítségével a szerelvénydobozok és szerelvény-kötődobozok között, 8 db 20 mm átmérőjű kitörhető nyílás NYM-J vezetékek, adatkábelek és csövek számára. A szerelvénydobozok kettős csavarrögzítéssel és csavaros fedéllel VDE 0606-1 szerinti kötődobozként is használhatóak, védettség IP30. Az egységcsomag tartalmaz 12 összekötő elemet.
IEC 60670-1, IEC 60670-22 és DIN 49073-1 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Tömítő membrán a szerelvényezésnél nélkül Alak kerek Alkalmazások száma 1 Anyag polipropilén Árnyékolással nem Átmérő 68 mm Bevezetés fajtája kitörhető nyílás 20 mm átmérőjű NYM vezetékek, adatkábelek és csövek számára. Bevezető nyílások száma 8 Bevezetőnyílás hátulról igen Csatlakozócsonkok nélkül Csavarral igen csőátmérőhöz 20 mm Fedél nélkül Fedélrögzítés nem alkalmazható Halogénmentes igen lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 850 °C Légmentesen záródó nem Marás furatátmérője 68 mm max. lemezvastagsághoz megfelelő 35 mm Max. Vezeték-keresztmetszet 2,5 mm² Méret Ø68mm, H45mm Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 7 mm Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² Padlómagasság min. 47 mm Plombálható nem ROHS-konform igen szegezhető rögzítőfüllel nem Szerelvényrögzítő csavarok távolsága 60 mm Szín narancs termékcsalád WIN-sorozat Tűzálló kábelrendszerek – nélkül Ütésálló nem Védettség IP30 Méretek
Magasság 47 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-04-02T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 0,1873 kg CO₂e / 1 Darab CO₂ Footprint (GWP) 0,1873 kg CO₂e Declared Unit Darab Declared Unit Quantity 1 - Minden típus
- Letöltések
-
Adatlap HG 60 / 2003414 , 0.21MB , pdfEU megfelelőségi nyilatkozat HG 60 / 2003414 , 0.12MB , pdfREACH Megfelelőségi nyilatkozat HG 60 / 2003414 , 0.10MB , pdfRoHS Megfelelőségi nyilatkozat HG 60 / 2003414 , 0.13MB , pdfJelhasználati engedély VDE védjegyhasználati engedély, HG 60,HG 60 MW , 0.12MB , pdf
