UGD350-3 padlódoboz GESR9/55-höz 55 | 80 | | | kerek | kerek | 350 | R9

UGD350-3 padlódoboz GESR9/55-höz

Rend. szám 7410064 | EAN-kód 4012195678779

Rend. szám / Típus

Esztrichmagasság min.	55 mm

Esztrichmagasság max.	80 mm

Fedélkivitel

Beépítőnyílás beépíthető egységhez

névleges méret

Néveleges méret szerelvénybeépítő egységhez

Termékleírás

Termékleírás

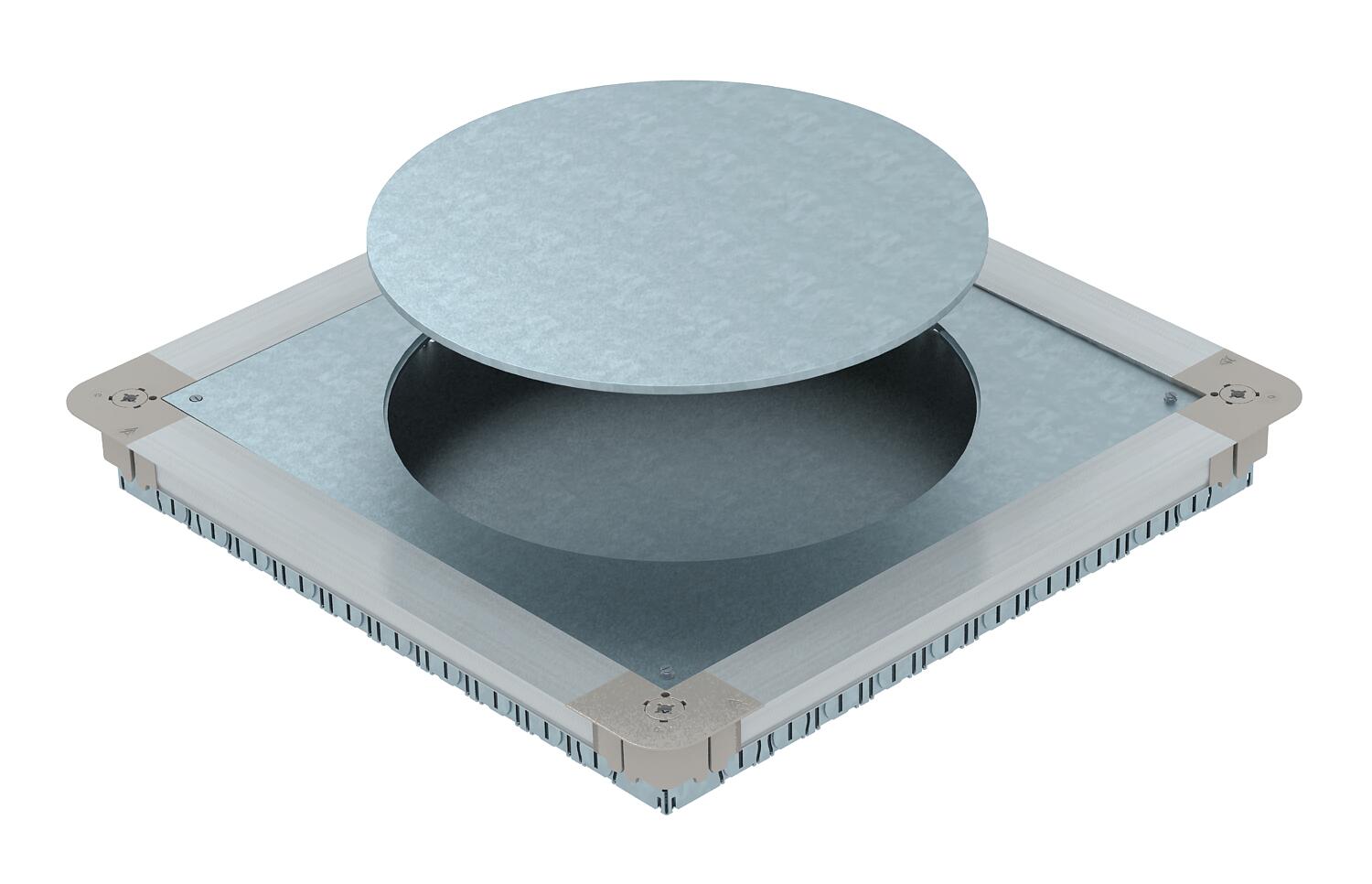

Padló alatti szerelvénydoboz szerelőfedéllel és vaklemez fedéllel, acéllemez oldalfalakkal. Négyzetes GESR9 55 szerelvénybeépítő egység beszereléséhez 55 mm esztrichmagasságtól. Fokozatmentesen szintezhető az esztrich névleges magasságáig, az esztrich pedig a peremmel egy magasságban van. Oldalanként a következő csőbevezető nyílásokkal: 10 x M20, 3 x M25, 7 x M32. Használható csőméret 55 mm rendszermagasságnál: M20.

Műszaki adatok

Műszaki adatok

alkalmas padló alatti csatornákhoz	nem
Alkalmazható esztrichbe ágyazott padlócsatornához	nem
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
Beépítőnyílás beépíthető egységhez	kerek
Beépítőnyílás padlótartályhoz	nem
Csatornaszélesség max.	350 mm
Csatornaszélesség min.	190 mm
csőcsatlakozáshoz	igen
Esztrichmagasság max.	80 mm
Esztrichmagasság min.	55 mm
Fedélkivitel	kerek

Felület	szalaghorganyzott
Fenéklemez	igen
Kiszerelés lehetőség	installációs szerelvények beépítéséhez
Méret	467x467x55
Néveleges méret szerelvénybeépítő egységhez	R9
névleges méret	350 mm
Padlóápolás	száraz
padlóba süllyeszthető	igen
Szétválasztható	nem
Szintezési tartomány max.	80 mm
Szintezési tartomány min.	55 mm
Tömítés-beépítési lehetőség	nem

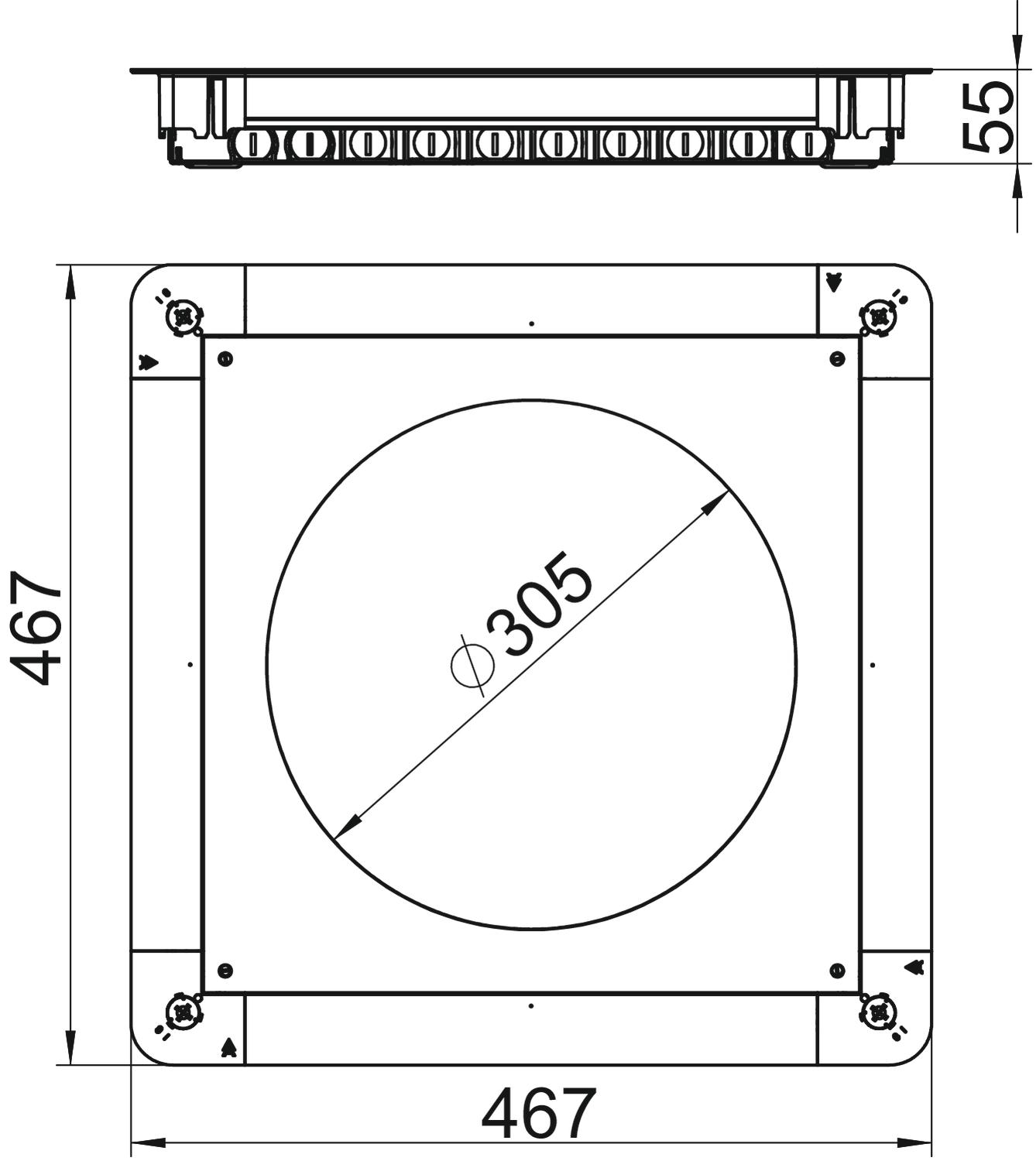

Méretek

A méret	467 mm
B méret	467 mm
d Ø méret	305 mm
h méret	55 mm

Hossz	467 mm
Magasság	55 mm
Szélesség	467 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	41,1371 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	41,1371 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	Esztrichmagasság min.	Esztrichmagasság max.	Fedélkivitel	Beépítőnyílás beépíthető egységhez	névleges méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
UGD55 250-3 9R	55 mm	80 mm	Négyzetes	Négyzetes	250 mm	9	7410060	Darab	1 Darab
UGD55 350-3 9R	55 mm	80 mm	Négyzetes	Négyzetes	350 mm	9	7410062	Darab	1 Darab
UGD55 350-3R9R	55 mm	80 mm	kerek	kerek	350 mm	R9	7410064	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Négyzetes szerelvénybeépítő egység 55 mm esztrich magassághoz	GES9 55U V 7011	7405037	Darab	1 Darab
Négyzetes szerelvénybeépítő egység 55 mm esztrich magassághoz	GES9 55U V 9011	7405039	Darab	1 Darab
Kerek szerelvénybeépítő egység 55 mm esztrich magassághoz	GESR9 55U V 7011	7405047	Darab	1 Darab
Kerek szerelvénybeépítő egység 55 mm esztrich magassághoz	GESR9 55U V 9011	7405049	Darab	1 Darab
