UDHOME9 padlódoboz, két kettes földelt csatlakozóaljzattal, sárgaréz
Rend. szám 7427304 | EAN-kód 4012195916734
- Termékleírás
-

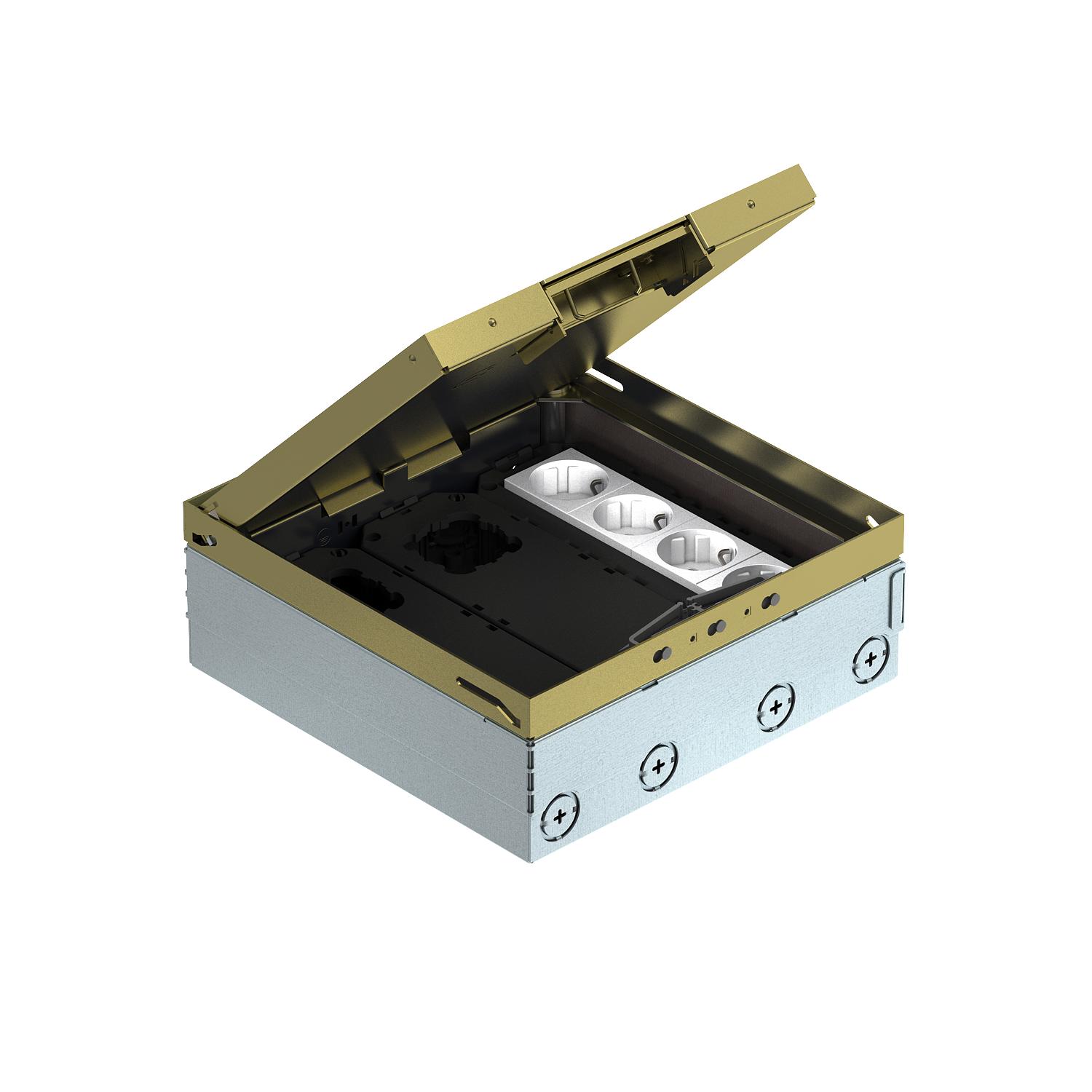

TermékleírásNégyzetes padlódoboz száraz ápolású üreges padlókban és esztrichpadlókban történő alkalmazáshoz, beltéren. Beépíthető ház kikönnyített bevezetőnyílásokkal védőcsövekhez (M25). 3 db UT4 univerzális tartóval és 2 db 2 férőhelyes csatlakozóaljzattal. A fedél 4 szintezőlábbal a padlóburkolat felszínéhez állítható. Beépítési mélység legalább 95 mm, szintezési tartomány + 30 mm.
A padlóburkolatban látható felületek sárgarézből készülnek.
-
- Műszaki adatok
-
Műszaki adatok
A padlóburkolat vastagsága 15 mm a szerelvényezésnél 3 UT4, 2 2-szeres VDE-dugaszolóaljzat alkalmas padló alatti csatornákhoz nem Anyag sárgaréz Beépítési hosszúság 246 mm Beépítési szélesség 246 mm Esztrichmagasság max. 110 mm Esztrichmagasság min. 95 mm Fedélkivitel Padlóburkolati horony hossz 246 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Külső hosszúság 243 mm Külső szélesség 243 mm Nyitó mechanizmus fogantyú padlóburkolat mélyedéssel igen Padlómagasság max. 125 mm Padlómagasság min. 95 mm Schutzgrad IK-Code IK10 szélesség 246 mm Szintezési tartomány max. 125 mm Szintezési tartomány min. 95 mm - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Magasságnövelő UDHOME9 padlódobozhoz
HE60 UDHOME9 7427444 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat UDHOME9 2M UT V / 7427304 , 0.12MB , pdfREACH Megfelelőségi nyilatkozat UDHOME9 2M UT V / 7427304 , 0.13MB , pdfRoHS Megfelelőségi nyilatkozat UDHOME9 2M UT V / 7427304 , 0.13MB , pdfJelhasználati engedély VDE symbol approval electrical installation trunking system , 0.34MB , pdfSzerelési útmutató Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfSzerelési útmutató Hinged cover UDHOME9 , 0.32MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
