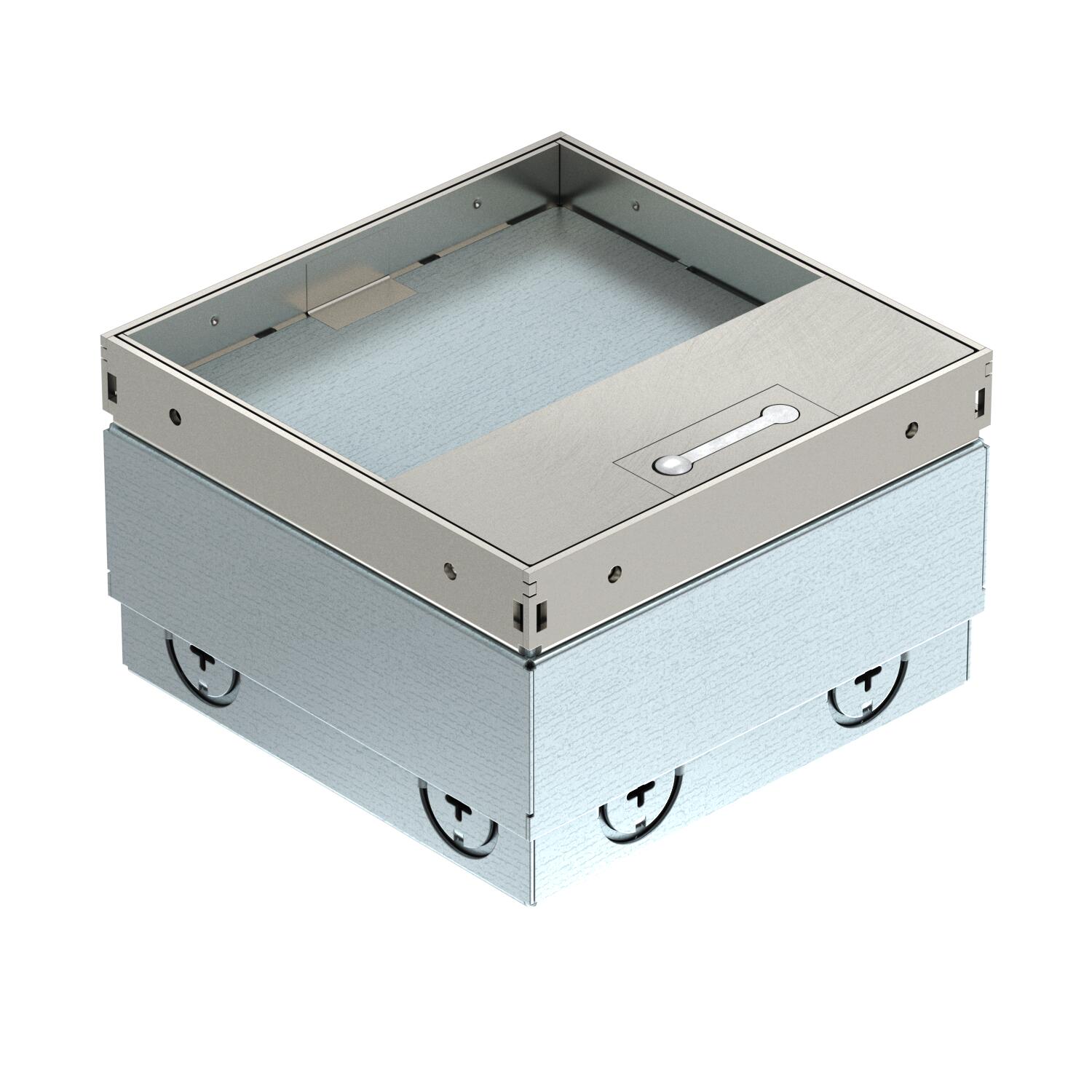

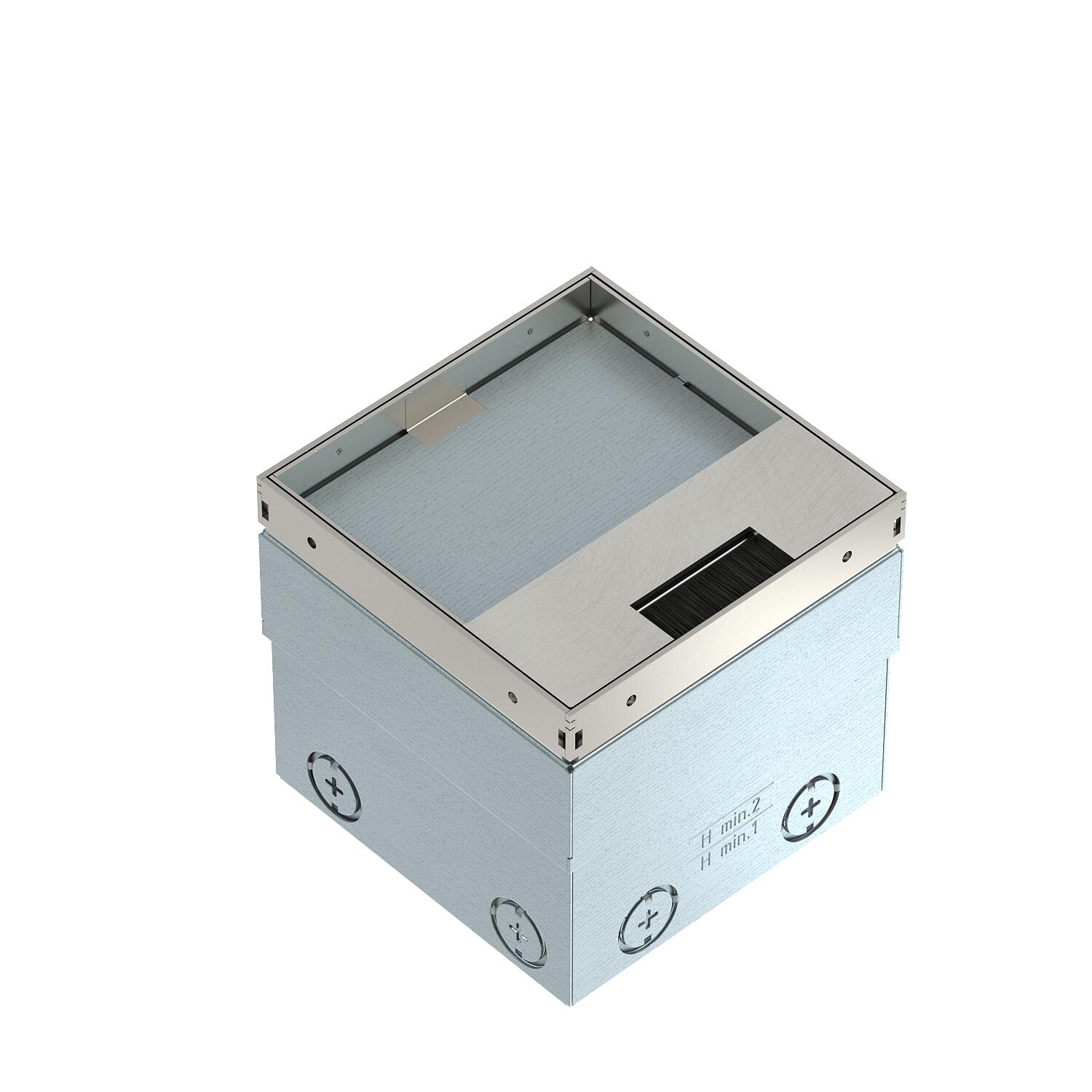

UDHOME2 padlódoboz porvédő sávval, burkolható, szerelvények nélkül, rozsdamentes acél
Rend. szám 7368353 | EAN-kód 4012197366810
- Termékleírás
-
TermékleírásNégyzetes padlódoboz száraz ápolású üreges padlókban és esztrichpadlókban történő használathoz, beltéren. Beépíthető ház kikönnyített bevezetőnyílásokkal védőcsövekhez (M20/M25). A fedél 4 szintezőlábbal a padlóburkolat felszínéhez állítható. Minimális beépítési mélység 110 mm, a szintezési tartomány + 25 mm. A burkolatból kilátszó keret és fedél rozsdamentes acélból készül. Burkolható fedél porvédő sávval a vezeték kivezetéséhez. A 15 kN-os teherbírás csak használaton kívüli állapotban garantált. Beépíthető készülékház 2 db Modul 45® szerelvényhez és az alján 2 db opcionális adatátviteli aljzathoz.
-
- Műszaki adatok
-
Műszaki adatok

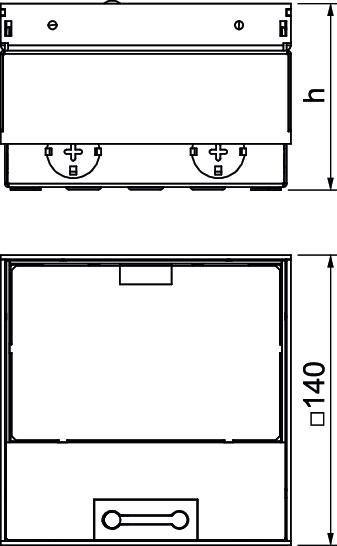

A beépíthető készülékek darabszáma 2 A padlóburkolat vastagsága 15 mm a szerelvényezésnél Üres készülékház alkalmas álpadlókhoz igen Alkalmas kültéri használatra nem alkalmas padló alatti csatornákhoz nem alkalmas üreges padlókhoz igen Alkalmazási terület használat közben 6.101.1 Száraz ápolású padló Alkalmazási terület, ha nincs használatban 6.101.1 Száraz ápolású padló Alkalmazható esztrichbe ágyazott padlócsatornához nem Alkalmazható esztrichszintű zárt padlócsatornához nem Anyag rozsdamentes acél, 1.4301 Beépítési hosszúság 144 mm Beépítési szélesség 144 mm Beszerelési mélység 110 mm Bevezető nyílások száma 8 Esztrichmagasság max. 135 mm Esztrichmagasság min. 110 mm Fedélkivitel Padlóburkolati horony Felület felületkezelés nélkül, utókezelt Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 15.000 N-ig h méret 110 mm hossz 140 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Kefés kábelkivezető Kivitel Négyzetes Külső hosszúság 140 mm Külső szélesség 140 mm Magasság 110 mm Méret 140x140x110 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez 2 Padlóápolás száraz padlóburkolat mélyedéssel igen padlóburkolat védőkeret nem Padlómagasság max. 135 mm Padlómagasság min. 110 mm Schutzgrad IK-Code IK10 szélesség 140 mm Szerelvénytartók szerelvénykelyhekhez nem Szintezési tartomány max. 135 mm Szintezési tartomány min. 110 mm Tömítés-beépítési lehetőség nem Zulassungen VDE - Minden típus
