UDHOME2 padlódoboz kábelkivezetővel, burkolható, szerelvények nélkül, sárgaréz Padlóburkolati horony

UDHOME2 padlódoboz kábelkivezetővel, burkolható, szerelvények nélkül, sárgaréz

Rend. szám 7368346 | EAN-kód 4012196692507

Rend. szám / Típus	7368346 / UDHOME2 GM15

Fedélkivitel	Padlóburkolati horony

Termékleírás

Termékleírás

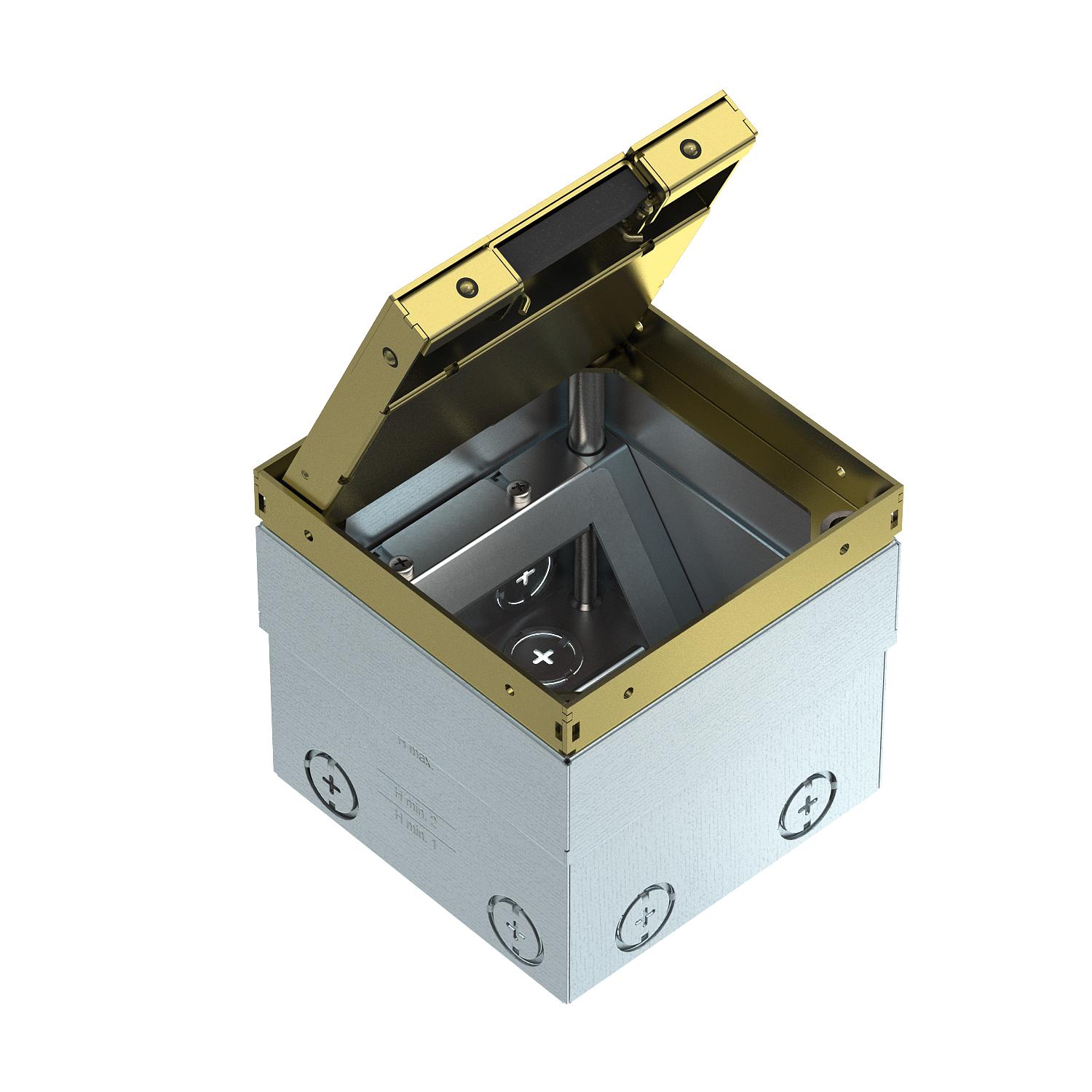

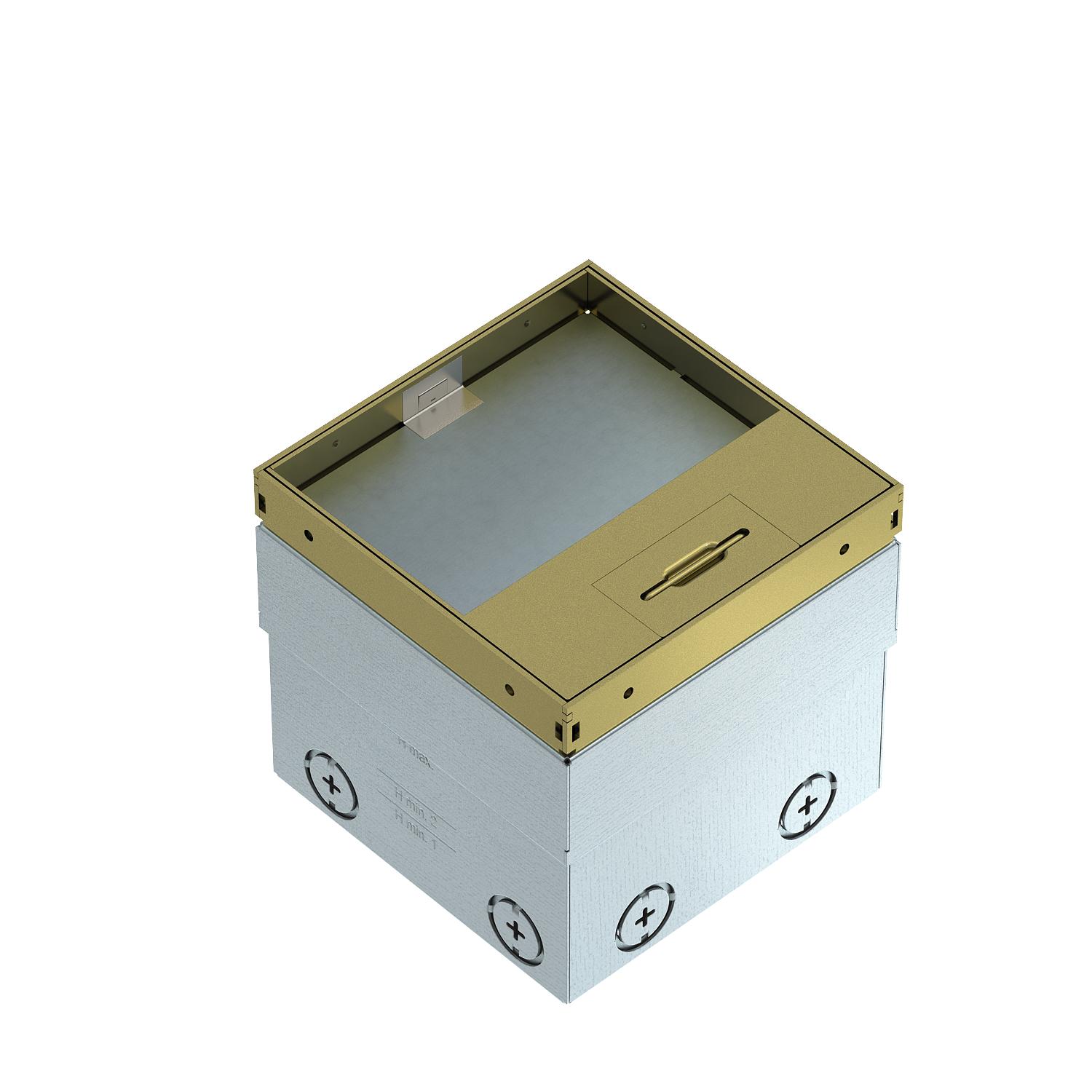

Négyzetes padlódoboz száraz ápolású üreges padlókban és esztrichpadlókban történő használathoz, beltéren. Beépíthető ház kikönnyített bevezetőnyílásokkal védőcsövekhez (M20/M25). A fedél 4 szintezőlábbal a padlóburkolat felszínéhez állítható. Minimális beépítési mélység 110 mm, a szintezési tartomány + 25 mm.
A burkolatból kilátszó keret és fedél sárgarézből készül. Beépíthető készülékház 2 db Modul 45® szerelvényhez és az alján 2 db opcionális adatátviteli aljzathoz.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	2
A padlóburkolat vastagsága	15 mm
a szerelvényezésnél	Üres készülékház
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	nem
alkalmas üreges padlókhoz	igen
Alkalmazási terület használat közben	6.101.1 Száraz ápolású padló
Alkalmazási terület, ha nincs használatban	6.101.1 Száraz ápolású padló
Alkalmazható esztrichbe ágyazott padlócsatornához	nem
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	sárgaréz
CO2-lábnyom (GWP) bölcsőtől a kapuig	11,3082 kg CO2e / 1 Darab
Engedélyek	VDE
Fedélkivitel	Padlóburkolati horony
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	15.000 N-ig
Hossz	140 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP40

kábelkivezetős kivitel	Nyitható kábelkivezető
Keretes kivitel	Padló burkolattal érintkező él
Kivitel	Négyzetes
Magasság	110 mm

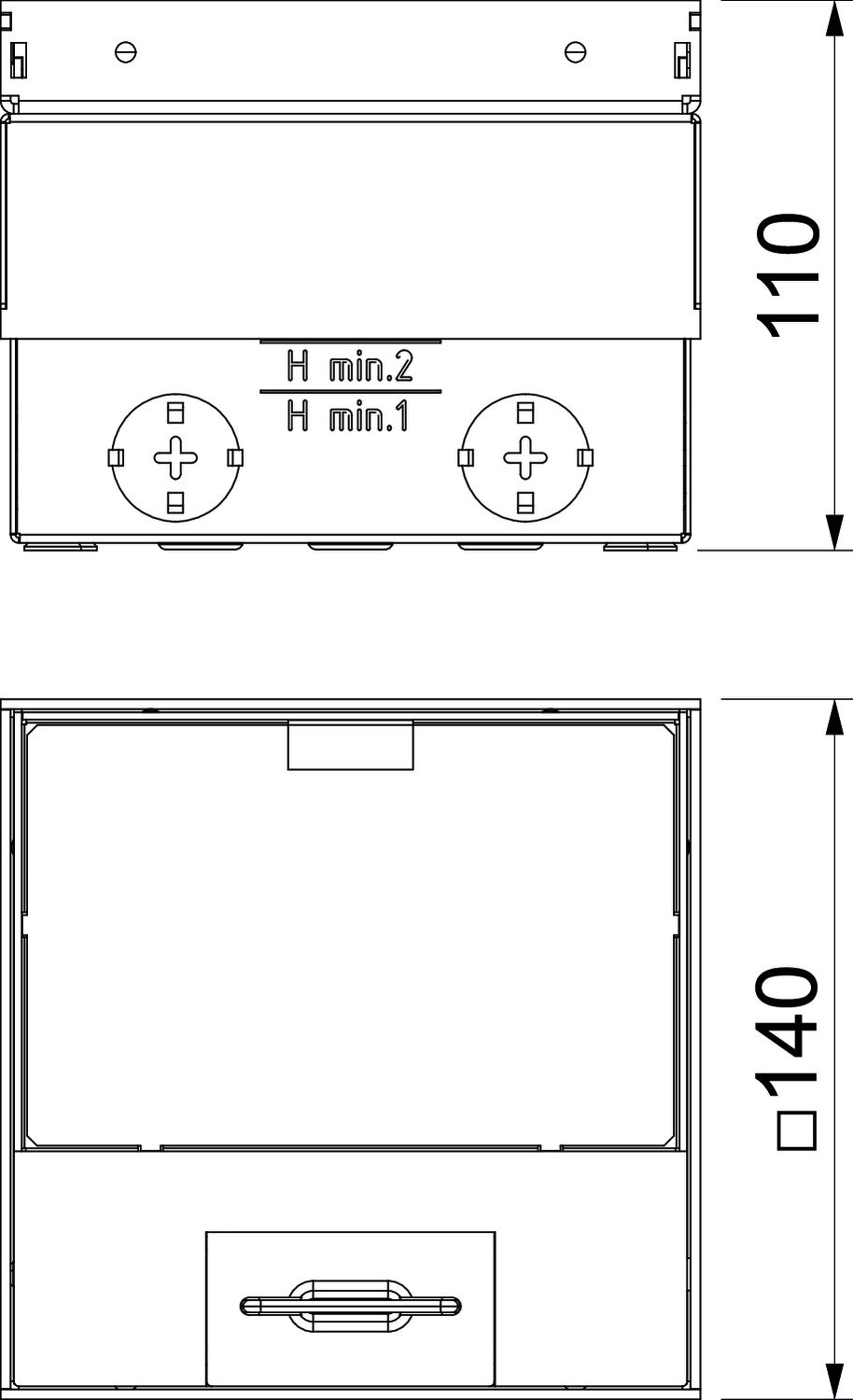

Méret	140x140x110
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	2
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
padlóburkolat védőkeret	nem
Padlómagasság max.	135 mm
Padlómagasság min.	110 mm
Szabvány	EN 50085-2-2
Szélesség	140 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Tömítés-beépítési lehetőség	nem
Védettségi fokozat IK-kód	IK10

Minden típus

Minden típus

Típus	Fedélkivitel	Rend. szám	Mennyiség	Legkisebb eladási egység
UDHOME2 GM15	Padlóburkolati horony	7368346	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
UDHOME2 C típusú adatátviteli és telekommunikációs tartó	DT UH2 C	7368474	Darab	1 Darab
UDHOME2 A típusú adatátviteli és telekommunikációs tartó	DT UH2 A	7368470	Darab	1 Darab
UDHOME2 B típusú adatátviteli és telekommunikációs tartó	DT UH2 B	7368472	Darab	1 Darab
UDHOME2 F típusú adatátviteli és telekommunikációs tartó	DT UH2 F	7368476	Darab	1 Darab
UDHOME2 LE típusú adatátviteli és telekommunikációs tartó	DT UH2 LE	7368478	Darab	1 Darab
