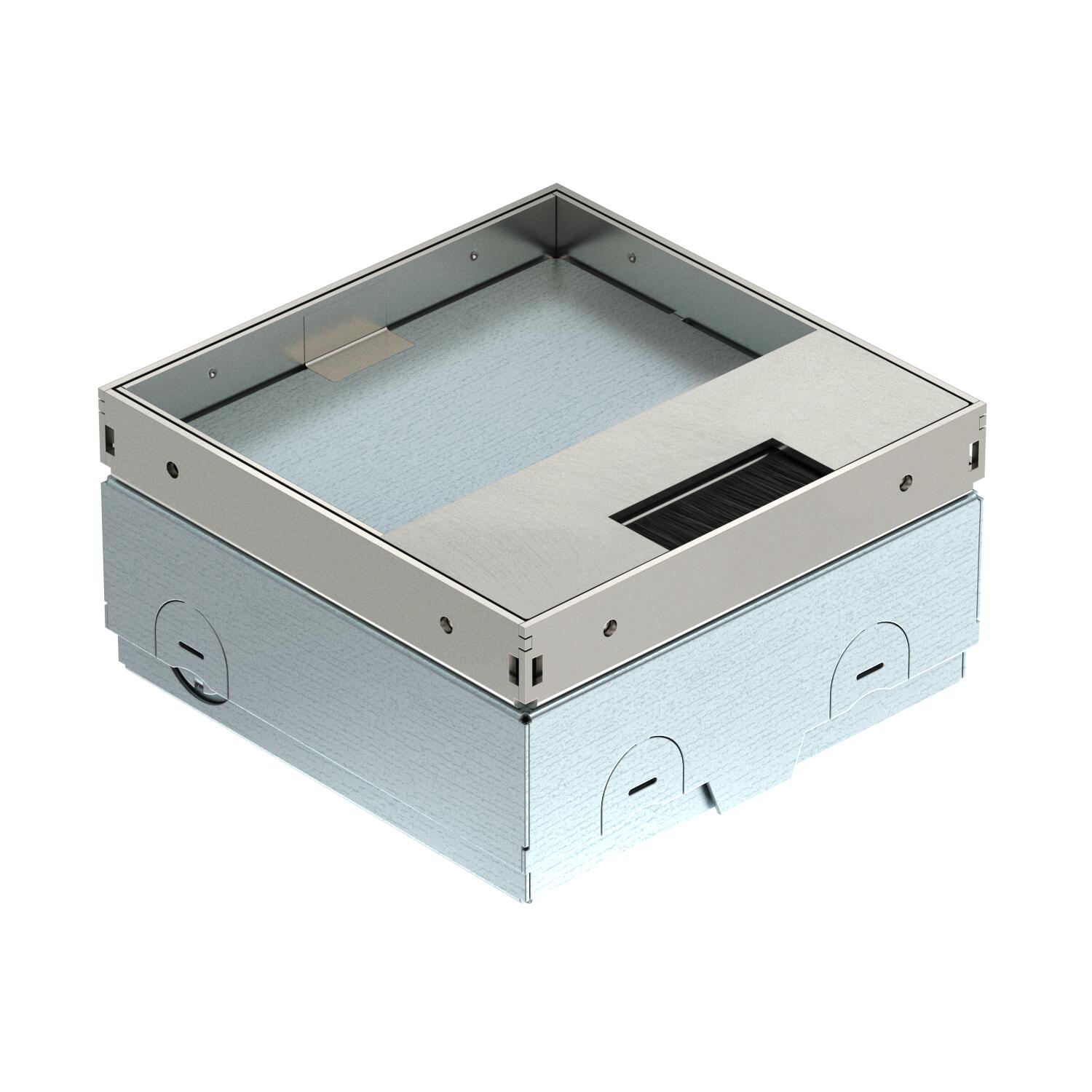

UDHOME-ONE padlódoboz porvédő sávval, burkolható, szerelvények nélkül, rozsdamentes acél
Rend. szám 7368357 | EAN-kód 4012197366896
- Termékleírás
-
TermékleírásA négyzet alakú padlódoboz beltéri, száraz ápolású illetve esztrich padlókhoz alkalmazható. Beépíthető ház kikönnyített bevezetőnyílásokkal védőcsövekhez (M20/M25). A fedél 4 szintezőlábbal a padlóburkolat felszínéhez állítható. Beépítési mélység legalább 75 mm, szintezési tartomány + 30 mm. A burkolatból kilátszó keret és fedél rozsdamentes acélból készül. Burkolható fedél porvédő sávval a vezeték kivezetéséhez. A 15 kN-os teherbírás csak használaton kívüli állapotban garantált. Üres ház, egy Modul 45®-ös készülékhez és egy adatátviteli csatlakozóaljzathoz. Az adatátviteli csatlakozó opcionálisan beépíthető az adatátviteli tartóba, ezt külön kell megrendelni. Szállításkor egy vaklemezzel le van zárva.
-
- Műszaki adatok
-
Műszaki adatok
A beépíthető készülékek darabszáma 2 A padlóburkolat vastagsága 15 mm a szerelvényezésnél Üres készülékház alkalmas álpadlókhoz igen Alkalmas kültéri használatra nem alkalmas padló alatti csatornákhoz nem alkalmas üreges padlókhoz igen Alkalmazási terület használat közben 6.101.1 Száraz ápolású padló Alkalmazási terület, ha nincs használatban 6.101.1 Száraz ápolású padló Alkalmazható esztrichbe ágyazott padlócsatornához nem Alkalmazható esztrichszintű zárt padlócsatornához nem Anyag rozsdamentes acél, 1.4301 Beépítési hosszúság 144 mm Beépítési szélesség 144 mm Beszerelési mélység 75 mm Bevezető nyílások száma 6 Esztrichmagasság max. 105 mm Esztrichmagasság min. 75 mm Fedélkivitel Padlóburkolati horony Felület felületkezelés nélkül, utókezelt Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 15.000 N-ig h méret 75 mm hossz 140 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Kefés kábelkivezető Kivitel Négyzetes Külső hosszúság 140 mm Külső szélesség 140 mm Magasság 75 mm Méret 140x140x75 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez 2 Padlóápolás száraz padlóburkolat mélyedéssel igen padlóburkolat védőkeret nem Padlómagasság max. 105 mm Padlómagasság min. 75 mm Schutzgrad IK-Code IK10 szélesség 140 mm Szerelvénytartók szerelvénykelyhekhez nem Szintezési tartomány max. 105 mm Szintezési tartomány min. 75 mm Tömítés-beépítési lehetőség nem Zulassungen VDE - Minden típus
