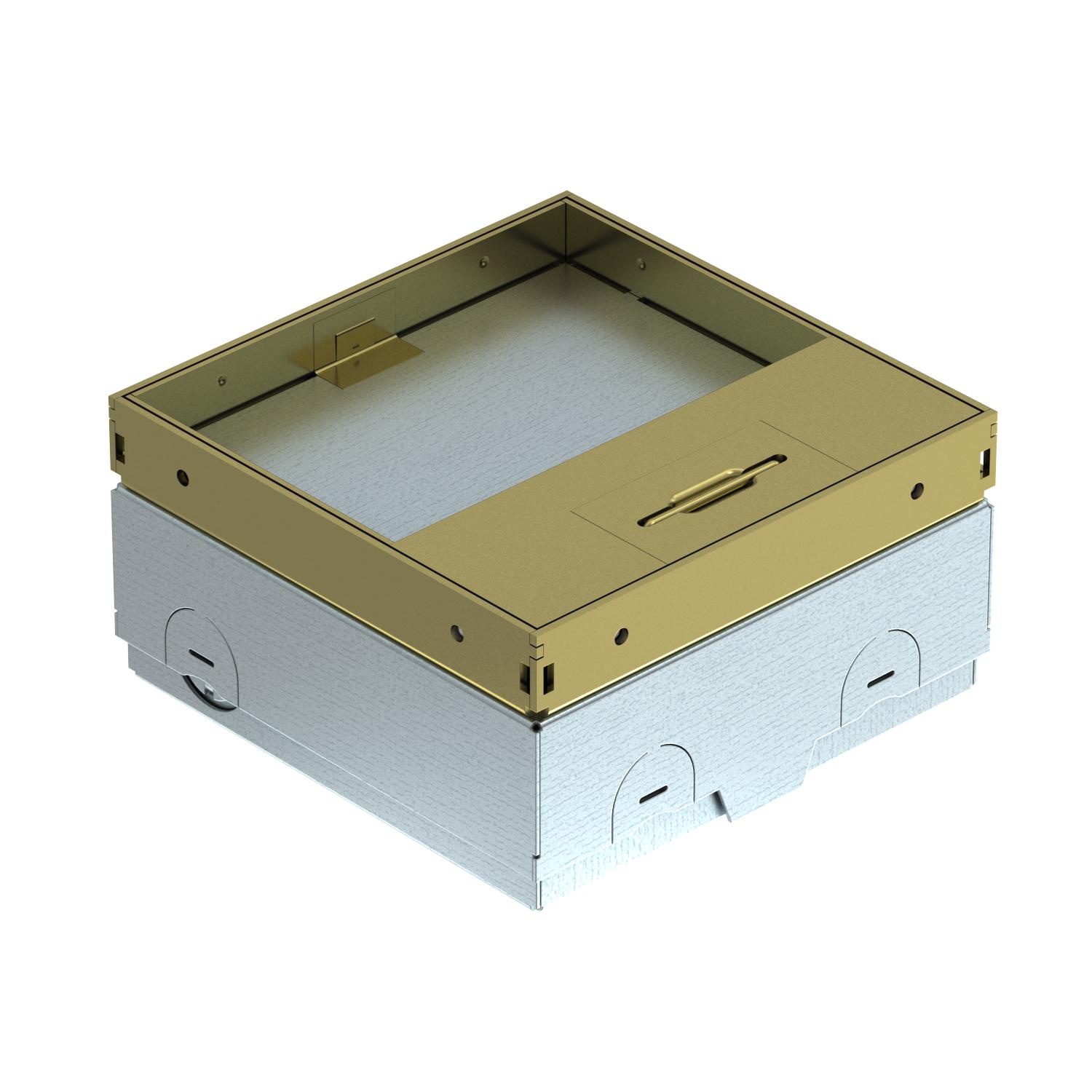

UDHOME-ONE padlódoboz, burkolható,

szerelvények nélkül, sárgaréz Padlóburkolati horony

UDHOME-ONE padlódoboz, burkolható, szerelvények nélkül, sárgaréz

Rend. szám 7368286 | EAN-kód 4012196874620

Rend. szám / Típus	7368286 / UDHOME-ONE GM15

Fedélkivitel	Padlóburkolati horony

Termékleírás

Termékleírás

A négyzet alakú padlódoboz beltéri, száraz ápolású illetve esztrich padlókhoz alkalmazható. Beépíthető ház kikönnyített bevezetőnyílásokkal védőcsövekhez (M20/M25). A fedél 4 szintezőlábbal a padlóburkolat felszínéhez állítható. Beépítési mélység legalább 75 mm, szintezési tartomány + 30 mm. A burkolatból kilátszó keret és fedél sárgarézből készül. Burkolható fedél A 15 kN-os teherbírás csak használaton kívüli állapotban garantált. Üres ház, egy Modul 45®-ös készülékhez és egy adatátviteli csatlakozóaljzathoz. Szállításkor egy zárólappal le van zárva.
A 2 férőhelyes védőérintkezős/védőcsapos NF csatlakozóaljzat szerelőlemezen keresztül történő beszerelésekor oldalkivezetéses dugvilla használata csak legalább 90 mm beépítési magasság esetén lehetséges. Alacsonyabb beépítési magasságnál használjon hátsó kivezetéses csatlakozódugót.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	2
A padlóburkolat vastagsága	15 mm
a szerelvényezésnél	Üres készülékház
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	nem
alkalmas üreges padlókhoz	igen
Alkalmazási terület használat közben	6.101.1 Száraz ápolású padló
Alkalmazási terület, ha nincs használatban	6.101.1 Száraz ápolású padló
Alkalmazható esztrichbe ágyazott padlócsatornához	nem
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	sárgaréz
CO₂-lábnyom (GWP) bölcsőtől a kapuig	9,5394 kg CO₂e / 1 Darab
Fedélkivitel	Padlóburkolati horony
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	15.000 N-ig
hossz	140 mm
IP védettség nyitott állapotban	IP20

IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető
Magasság	75 mm

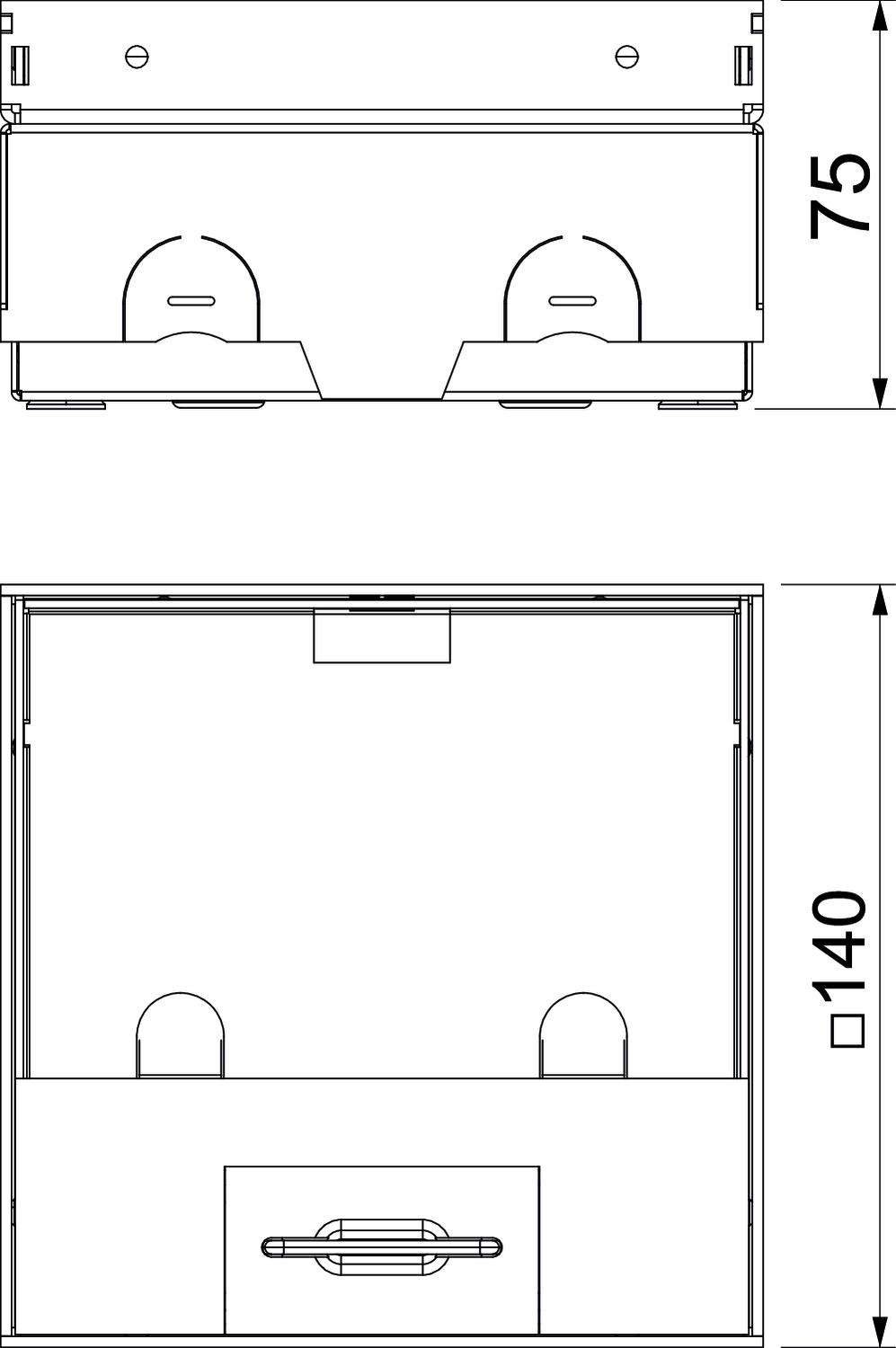

Méret	140x140x75
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
padlóburkolat védőkeret	nem
Padlómagasság max.	105 mm
Padlómagasság min.	75 mm
Schutzgrad IK-Code	IK10
szélesség	140 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Tömítés-beépítési lehetőség	nem
Zulassungen	VDE
