Túlfeszültség-védelmi eszköz, 1-pólusú, állapotjelzéssel 1 | 255 | IP20

Túlfeszültség-védelmi eszköz, 1-pólusú, állapotjelzéssel

Rend. szám 5096852 | EAN-kód 4012195051466

Rend. szám / Típus	5096852 / MCD 50-B-OS

A pólusok kivitele	1

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T1+T2 típusú SPD, 1-pólusú, TN-S, IT- és TT-hálózatokhoz:

MCD 50-B-OS: Az MSZ EN 61643-11 szerinti T1 + T2 típusú koordinált SPD, optikai állapotjelzéssel. Az LPZ 0/2 zónahatárra) az MSZ EN 62305-4 szerinti villámvédelmi zónakoncepciónak megfelelően.

• Levezetőképesség 50 kA (10/350 µs) pólusonként
• Teljesítményfelvétel < 26 mW/pólus
• Védelmi szint < 1,7 kV, lehetővé teszi a készülékvédelmet
• Zárlati áram megszakítóképesség: 10 kA
• Zárókupakokkal együtt a csatlakozások jelölésére
• Tokozott, ívkifúvó-mentes szikraköz
• Kereskedelemben szokásos elosztóházakban használható.

Alkalmazási terület: Kompakt túlfeszültség-védelmi koncepciók telepítésére egy elosztóban.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	1
Alkalmazási hőmérséklet-tartomány max.	85 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Engedélyek	VDE
Hálózattípus	TN-S, TT
Hálózattípus DC	nem
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	igen
Hálózattípus TN-C	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	1-pólusú
Legmagasabb tartós feszültség (L-N)	255 V
LPZ	0→2
Max. hálózatoldali túláramvédelem	500
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosító	500 A
Méret	255V

MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	50 kA
Névleges levezetőképesség (8/20 µs) [L-N]	50 kA
Névleges üzemi áram (Be - és kimenő csatlakozó)	125 A
Páratartalom max.	95 %
Páratartalom min.	5 %
Pólusszám	1
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,7
Védettség	IP20
Villámáram (10/350) [összes]	50 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
Zárlati szilárdság	10 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	10 kA

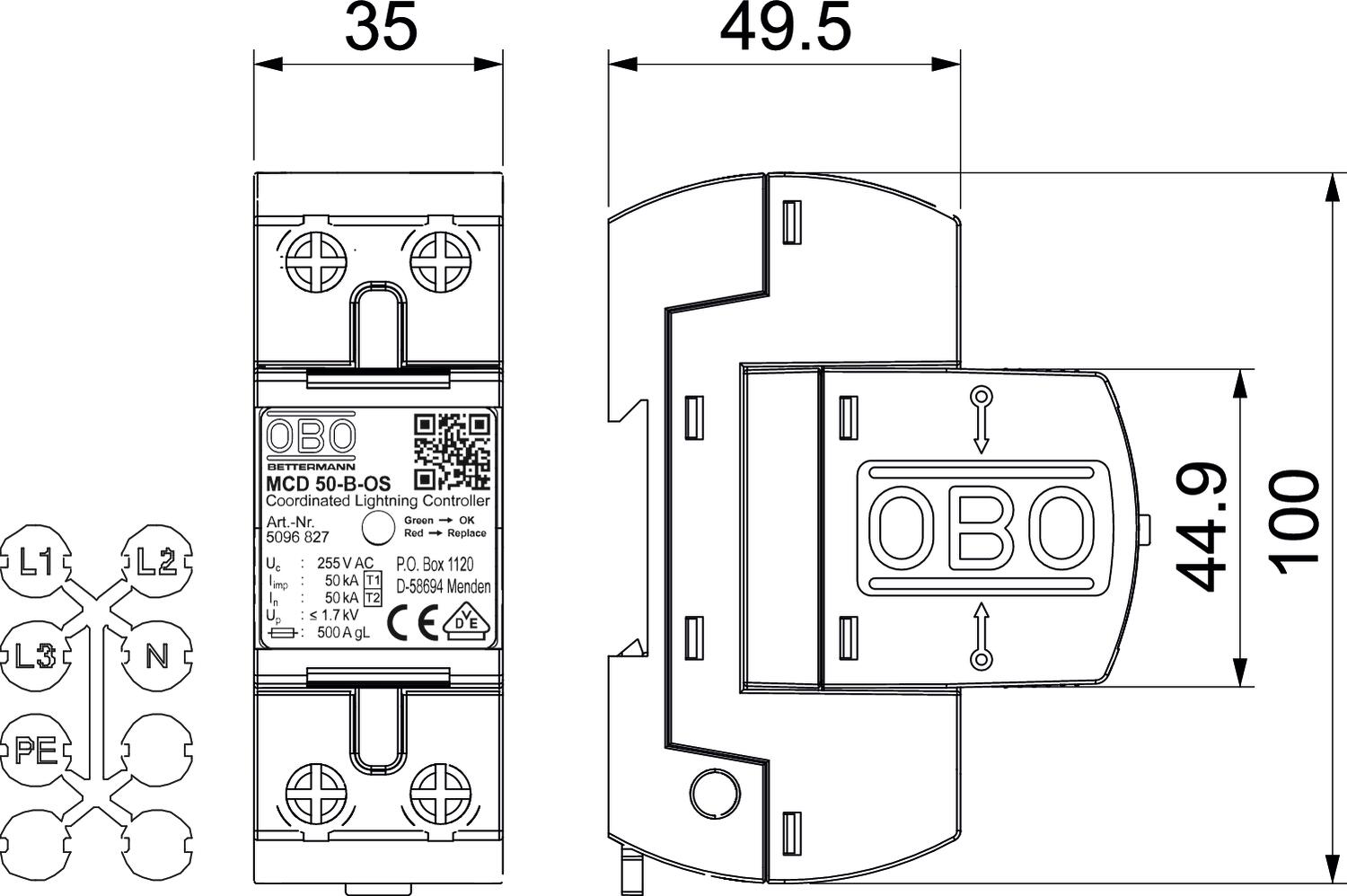

Méretek

Hossz	100 mm
Magasság	69 mm

Szélesség	35 mm

Kapcsolási rajz

Levezetőképesség (8/20 μs) [összes]	50 kA
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²

Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	2,0355 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	2,0355 kg CO₂e
