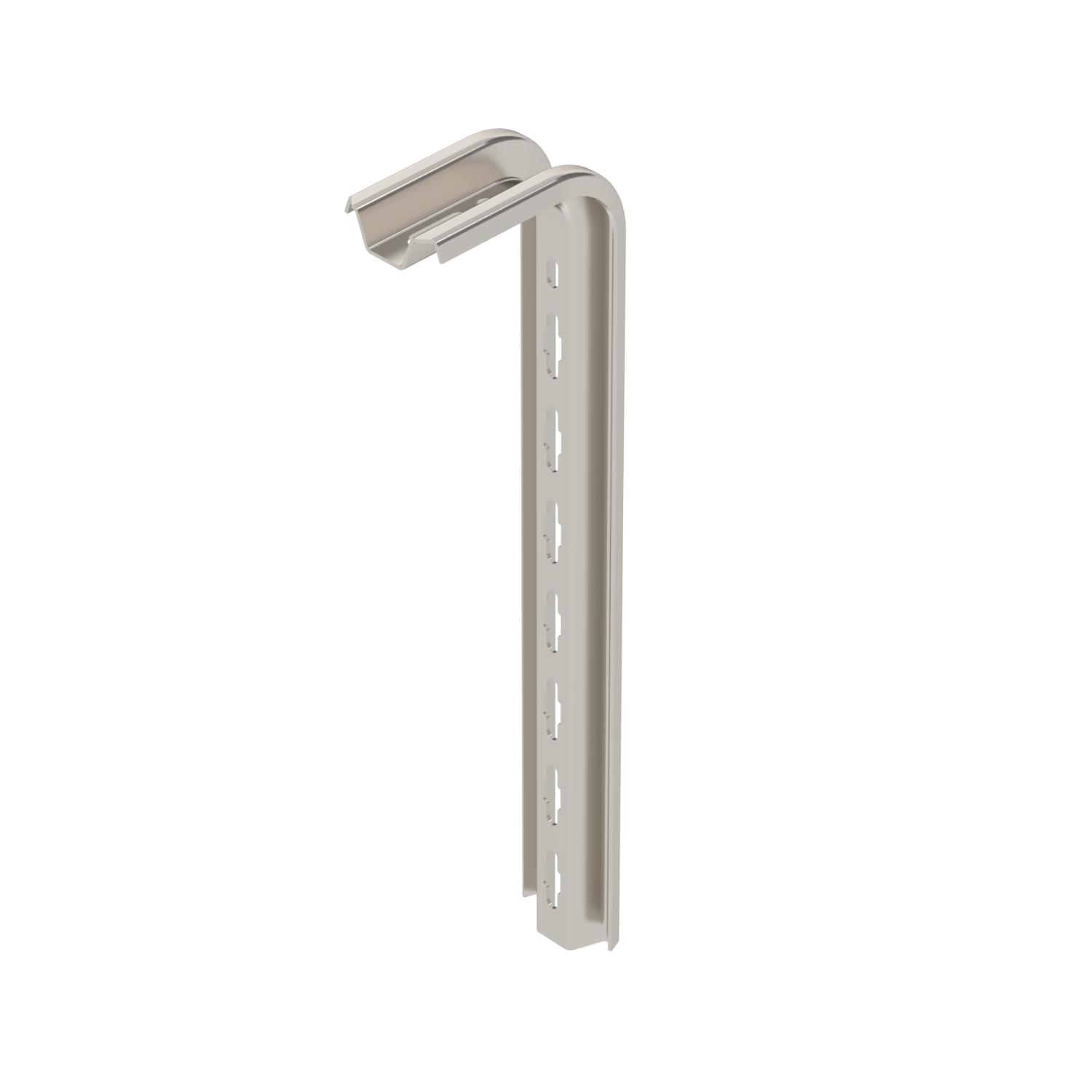

TP függesztett oszlop, A2
Rend. szám 6364848 | EAN-kód 4012195617730
- Termékleírás
-
TermékleírásTP-oszlop vízszintes betonfödémekre történő rögzítéshez.
Amennyiben a profilt a födémre rögzítik vagy a fej megerősítéséhez a profilokat egymással szemben csavarozzák fel, -a stabilitás biztosítása érdekében- a tartószerkezet csak a DS 4 típusú távtartóval együtt szerelhető.
Fontos: legfeljebb 345 mm hosszú konzolt szabad használni.
-
- Műszaki adatok
-
Műszaki adatok

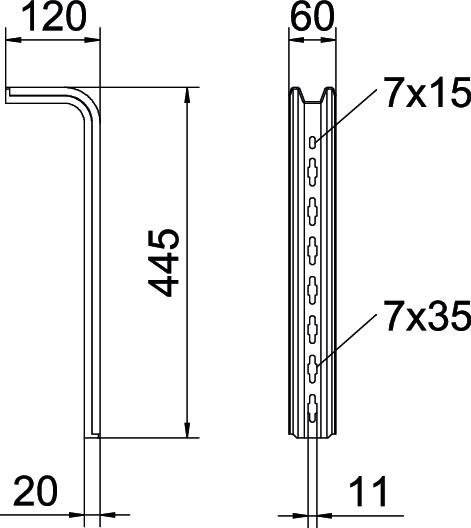

Anyag rozsdamentes acél, 1.4301 CO2-lábnyom (GWP) bölcsőtől a kapuig 3,6238 kg CO2e / 1 Darab Felület felületkezelés nélkül, utókezelt Hossz 445 mm Kivitel S-profil L méret 445 mm Magasság 120 mm Méret L445mm Szélesség 60 mm Szín nemesacél Tűzálló kábelrendszerek – nem Műszaki adatok
TPS típusú TP-oszlop terhelési diagramja
-
A függesztett oszlop végének behajlása az adott konzolterhelésnél.
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
Terhelési görbe mm-ben megadott oszlophosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Védősapka
TPS KS OR 6364625 10 Darab
Lencsefejű csavar alátéttel és anyával, A2
FRS 10x25 TPS A2 6407537 50 Darab

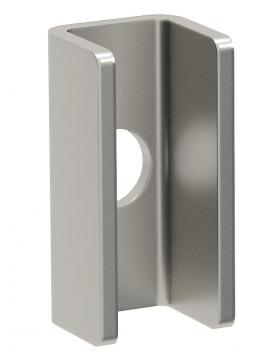

Távtartó, A2
DS 4 A2 6416594 10 Darab
Hatlapfejű csavar M10 A2
SKS 10x90 A2 6418255 20 Darab - Letöltések
-
