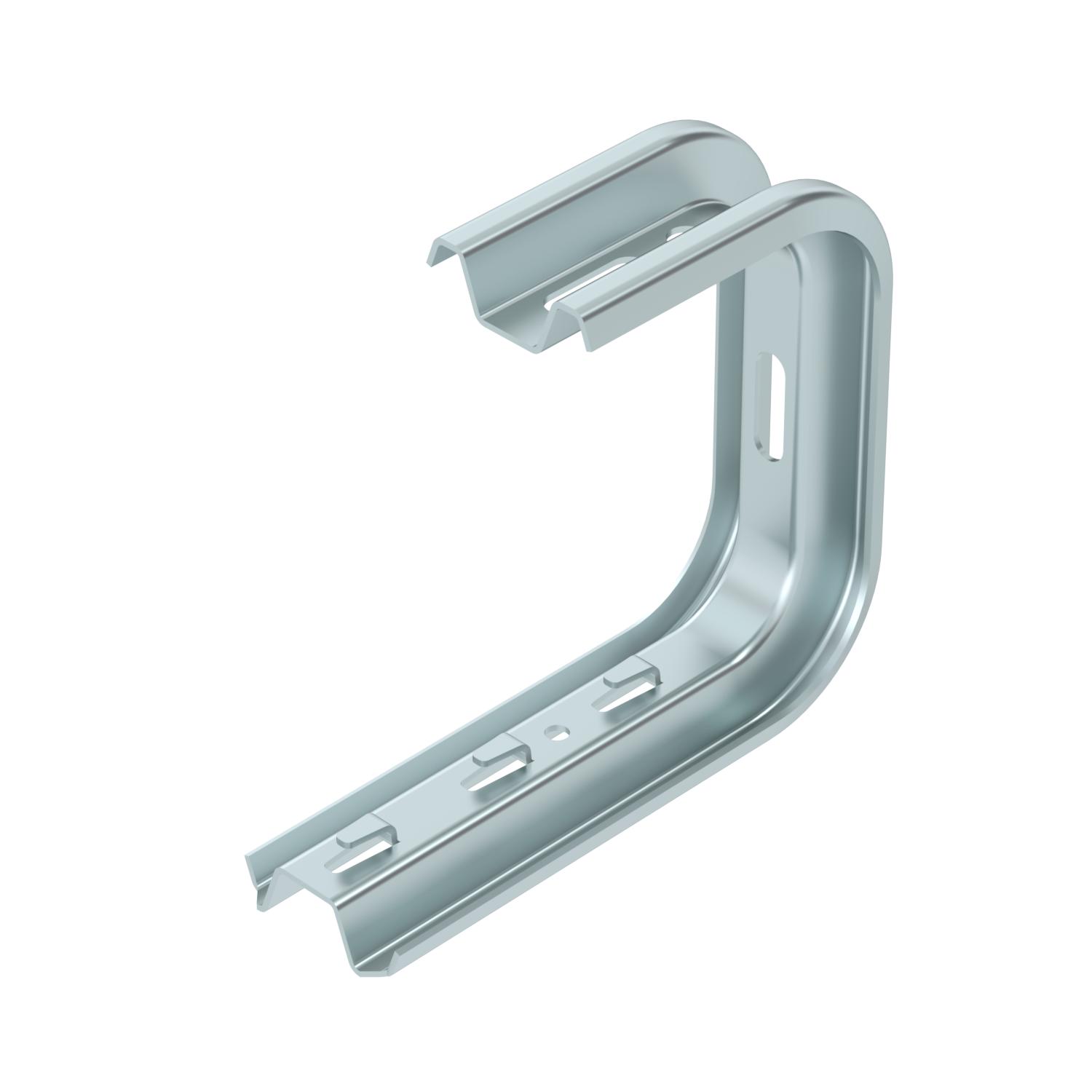

TP fali és födémkengyel, FS
Rend. szám 6365914 | EAN-kód 4012196042609
- Termékleírás
-
TermékleírásRögzítőfülekkel ellátott TP fali és födémkengyel rácsos kábeltálcák csavar nélküli rögzítéséhez.
-
- Műszaki adatok
-
Műszaki adatok

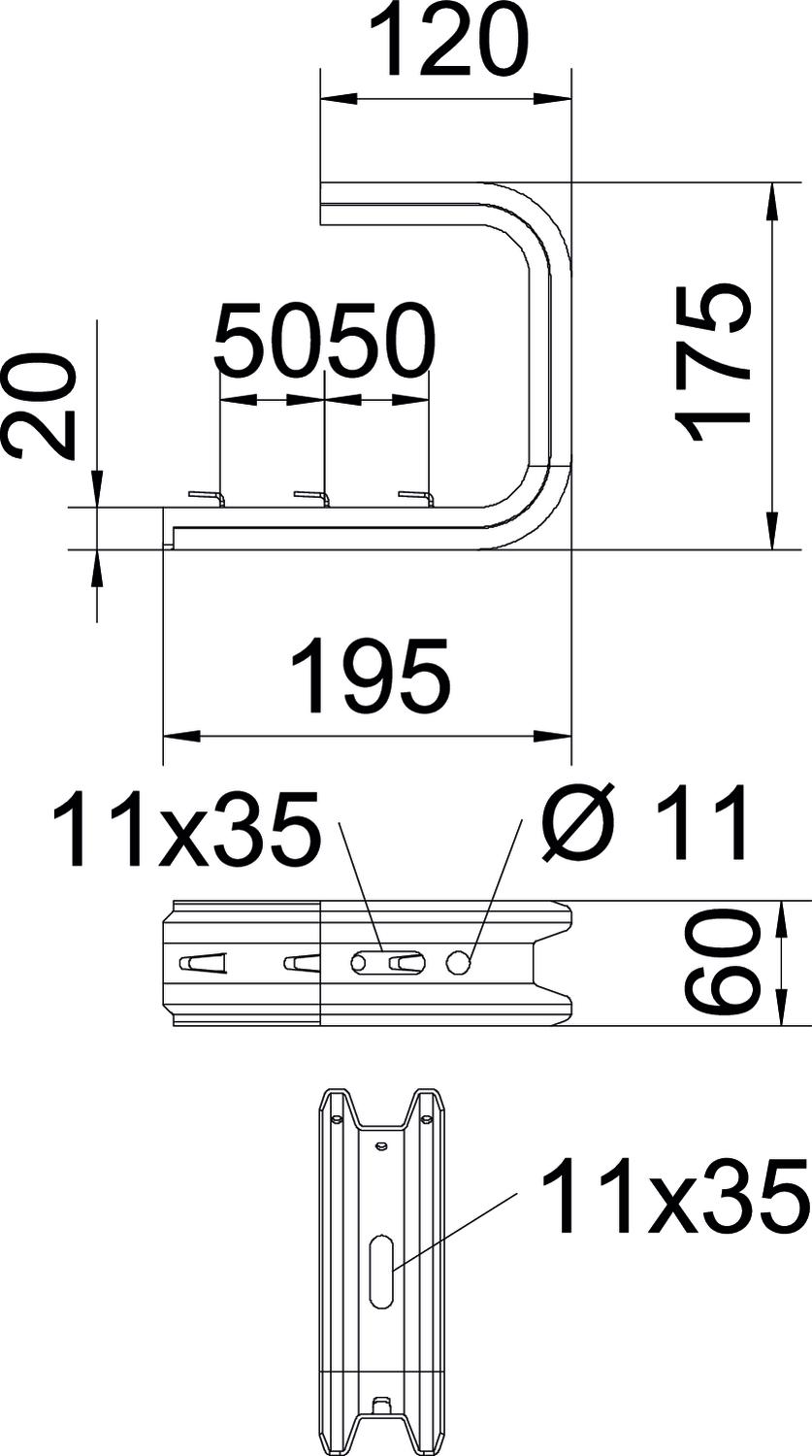

...max. szélességhez 150 mm ...min. szélességhez 150 Alkalmazható kábellétrához nem Alkalmazható kábeltálcához nem Alkalmazható rácsos kábeltálcához igen Anyag acél B méret 195 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,426 kg CO₂e / 1 Darab F kN-ban, fal 1,05 kN F kN-ban, mennyezet 0,95 kN Felület szalaghorganyzott hossz 175 mm Kivitel Függesztőkengyel (C-kengyel) L méret 100 mm Magasság 60 mm Méret B195mm szélesség 195 mm Szín cink Tűzálló kábelrendszerek – nem Műszaki adatok
TPDG födémkengyel terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
