Megjegyzés: Ez a cikkszám megszűnt.
Többtagú (csillár) sorkapcsok 16 mm², polipropilén 12 | 16 | | 450 | fehér
morepic-1

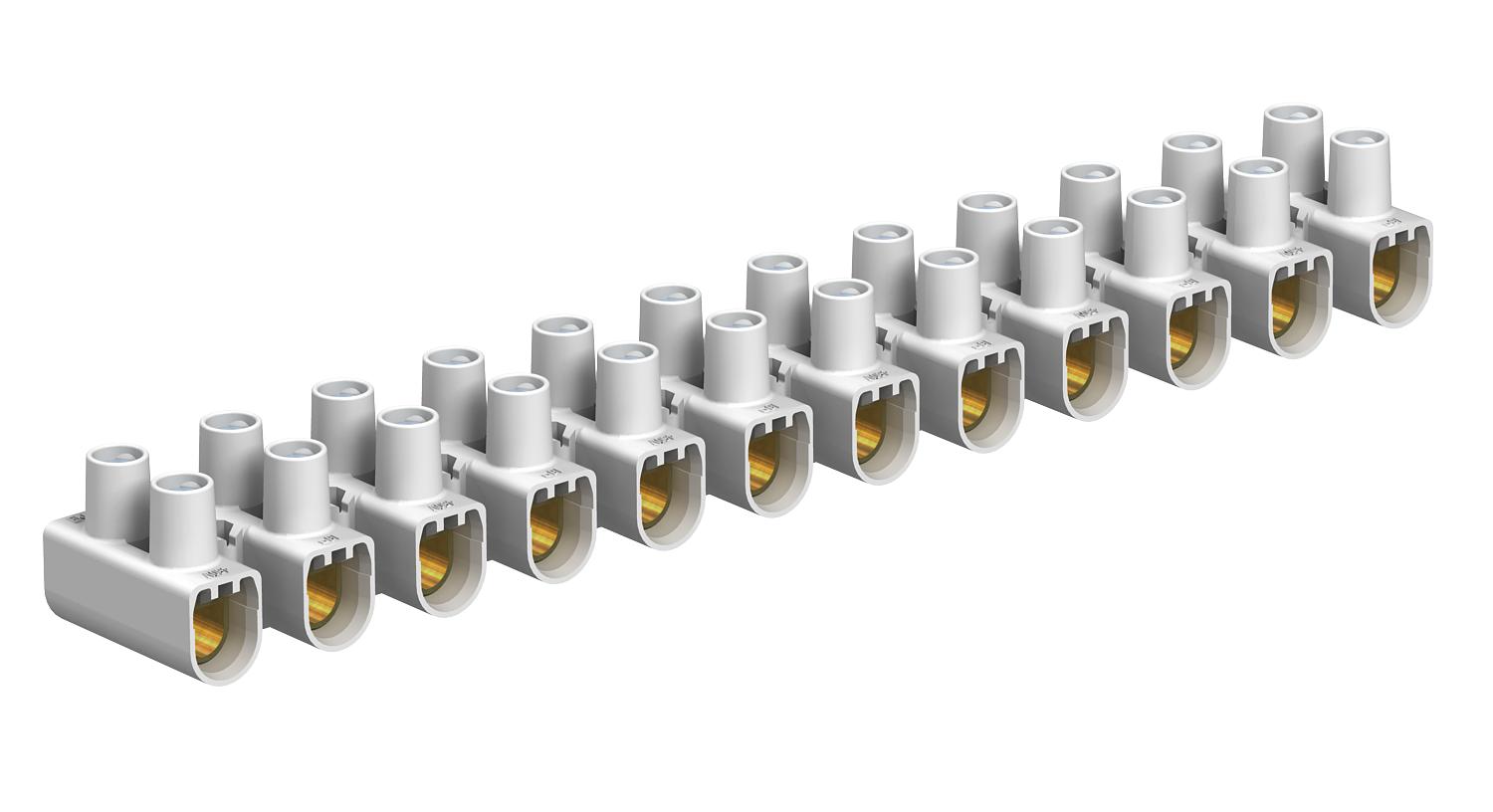

Többtagú (csillár) sorkapcsok 16 mm², polipropilén

Rend. szám 2056550 | EAN-kód 4012195702436

2056550 / 78 CE WS/EKL 3 S
12
16 mm²
450 V
fehér
Termékleírás
Termékleírás
EN 60998 szerint bevizsgálva.

Acélkapcsok, galvanikusan horganyzott acélcsavarok, 12-pólusú, egyedi kapcsokra szétválasztható tagok.

Elveszíthetetlen csavarok.

Megengedett legnagyobb környezeti hőmérséklet EN 60998 szerint: -5 - +80 °C.

Névleges keresztmetszet 16 - mm²

Névleges feszültség 450 V

Névleges áram 76 A

Max. csatlakoztatható keresztmetszet oldalanként: 16 mm² tömör vagy 10 mm² sodrott, ill. 6 mm² hajlékony vezető.
  • AENOR, Producto Certificado, Spanyolország
  • CEBEC, Belgium
  • KEMA-KEUR, Hollandia
  • Osztrák Elektrotechnikai Szövetség, Ausztria
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • AFNOR Gütezeichen des französischen Normungsinstituts
  • halogénmentes; klór, fluor és bróm nélkül
  • lángálló 850°C
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • névleges keresztmetszet 16 mm²
Műszaki adatok

Műszaki adatok

2. elektromos csatlakozás kivitelezése csavaros csatlakozású
Alkalmazási hőmérséklet-tartomány max. 80 °C
Alkalmazási hőmérséklet-tartomány min. -5 °C
Alkalmazható hajlékony vezetékekhez igen
Alkalmazható sodrott vezetékekhez igen
Alkalmazható tömör vezetőhöz igen
Anyag polipropilén
Átlátszó nem
Csatlakozási hely oldalt
Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel max. 16 mm²
Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel min. 4 mm²
Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvely nélkül max. 6 mm²
Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvely nélkül min. 4 mm²
Elektromos csatlakozás kivitelezése 1 csavaros csatlakozású
Furattávolság, központos 15 mm
Kapocshelyek száma pólusonként 2
Kapocshelyek száma pólusonként 12
Keresztmetszet Max. csatlakoztatható keresztmetszet oldalanként: 16 mm² tömör vagy 10 mm² sodrott, ill. 6 mm² hajlékony vezető mm²
Környezeti hőmérséklet 80 °C
Méret 16,0mm²
Névleges áramerősség 76 A
Névleges feszültség 450 V
Névleges keresztmetszet min. 16 mm²
Pólusszám 12
Robbanásbiztos kivitel nem
Szín fehér
Többhuzalos csatlakoztatható vezető max. keresztmetszete 10 mm²
Többhuzalos csatlakoztatható vezető min. keresztmetszete 4 mm²
Zárólemez szükséges nem

Méretek

Hossz 175 mm
Magasság 20,7 mm
Szélesség 25 mm
Minden típus

Minden típus

Típus Kapocshelyek száma pólusonként Névleges keresztmetszet min. Névleges feszültség Szín Rend. szám Mennyiség Legkisebb eladási egység
78 CE WS/EKL 3 S 12 16 mm² 450 V fehér 2056550
10 Darab
