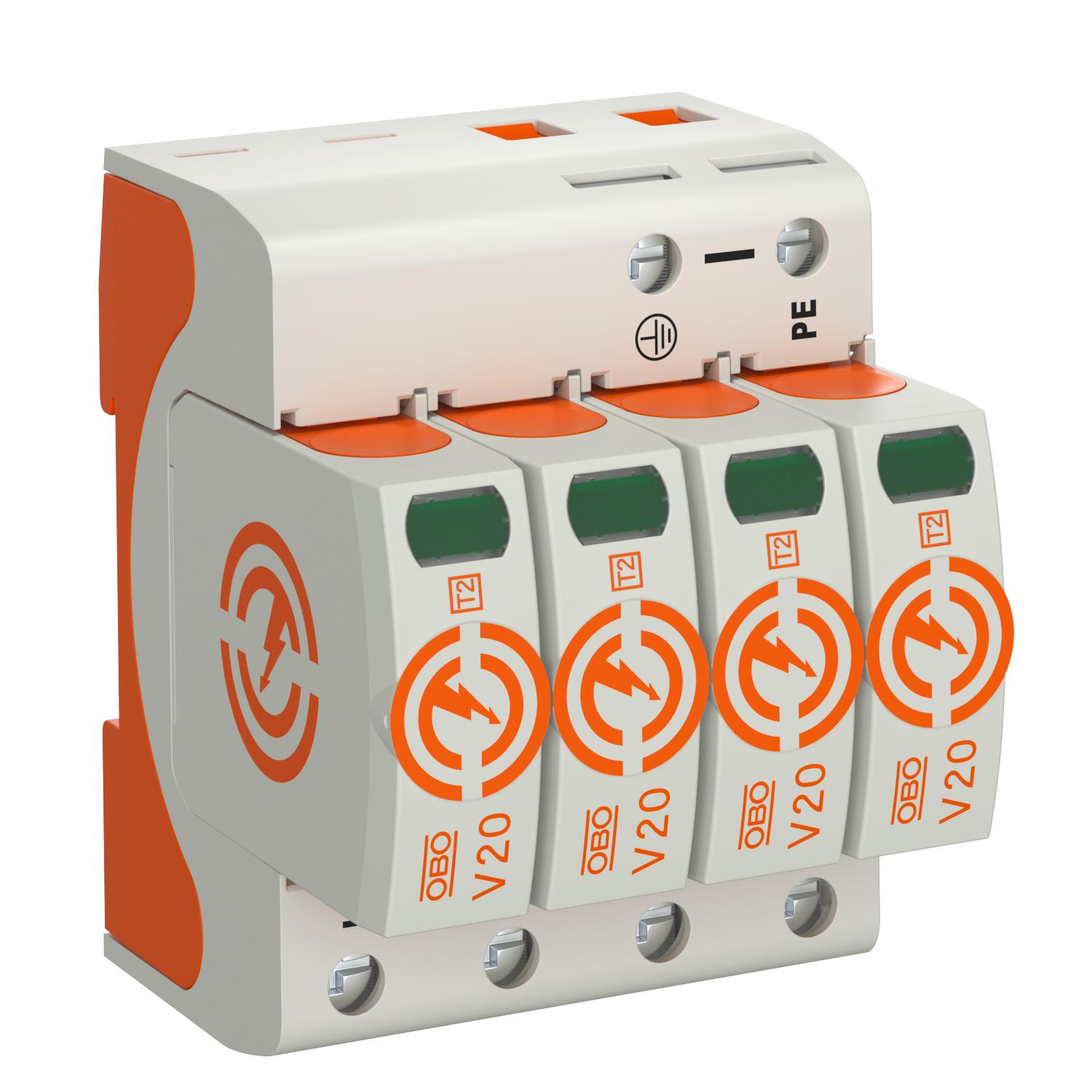

T2 típusú SPD, V20, 4-pólus, 550 V
Rend. szám 5095214 | EAN-kód 4012196160013
- Termékleírás
-
TermékleírásT2 típusú SPD
• túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint
• pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
• bepattintható, rázkódás elleni védelemmel és feszültségkódolással
• halogénmentes műanyag (UL 94 V-0)
• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház anyaga túlfeszültség-védelmi alkatrészek számára PA UL 94 V-0 A pólusok kivitele 4 Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Beépített előtétbiztosító nem Engedélyek UL Forgatónyomaték 4 Nm Hálózattípus egyéb Hálózattípus TN igen Hálózattípus TN-C-S igen Hálózattípus TN-S igen Jelzés a készüléken optikai Kifúvató nem Korlátozási feszültség [L-N] @ 1 kA 1,7 kV Korlátozási feszültség [L-N] @ 5 kA 2,1 kV Legmagasabb tartós feszültség (L-N) 550 V Max. hálózatoldali túláramvédelem 160 A gL/gG Max. tartós feszültség, AC 550 V Maximális előtétbiztosító 160 A Maximális levezetőképesség (8/20 μs) 40 kA Maximális levezetőképesség (8/20 μs) [L-N] 40 kA Méret 550V Minimális távolság 1,5 mm MSZ EN 61643-11 szerinti SPD 2-es típus Névleges feszültség AC (50 / 60 Hz) 400 V Névleges levezetőképesség (8/20 µs) 15 kA Névleges levezetőképesség (8/20 µs) [L-N] 20 kA Páratartalom max. 95 % Páratartalom min. 5 % Pólusszám 4 SPD az IEC EN 61643-1 szerint II. osztály SPD az UL 1449 szerint 4. típus Szerelési mód Kalapsín 35 mm Távjelzés nem TOV-feszültség [L-N] – „fail safe mode” - 120 min 915 V TOV-feszültség [L-N]– „withstand mode” - 5 s 700 V Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint [L-N] ≤2,4 Védettség IP20 Vizsgálati osztály 2. típus igen Zárlati szilárdság igen Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff Kapcsolási rajz
Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm² Levezetőképesség (8/20 μs) [összes] 160 kA Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm² CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-21T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 2,025 kg CO2e / 1 Darab CO₂ Footprint (GWP) 2,025 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
- Letöltések
-
REACH Megfelelőségi nyilatkozat V20-4-550 / 5095214 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat V20-4-550 / 5095214 , 0.13MB , pdf
