T2 típusú generátor csatlakozódoboz, 3 X 1 sztringhez IP67

T2 típusú generátor csatlakozódoboz, 3 X 1 sztringhez

Rend. szám 5088425 | EAN-kód 4012197365127

Rend. szám / Típus	5088425 / PVG- C1000K 111

Védettség	IP67

Termékleírás

Termékleírás

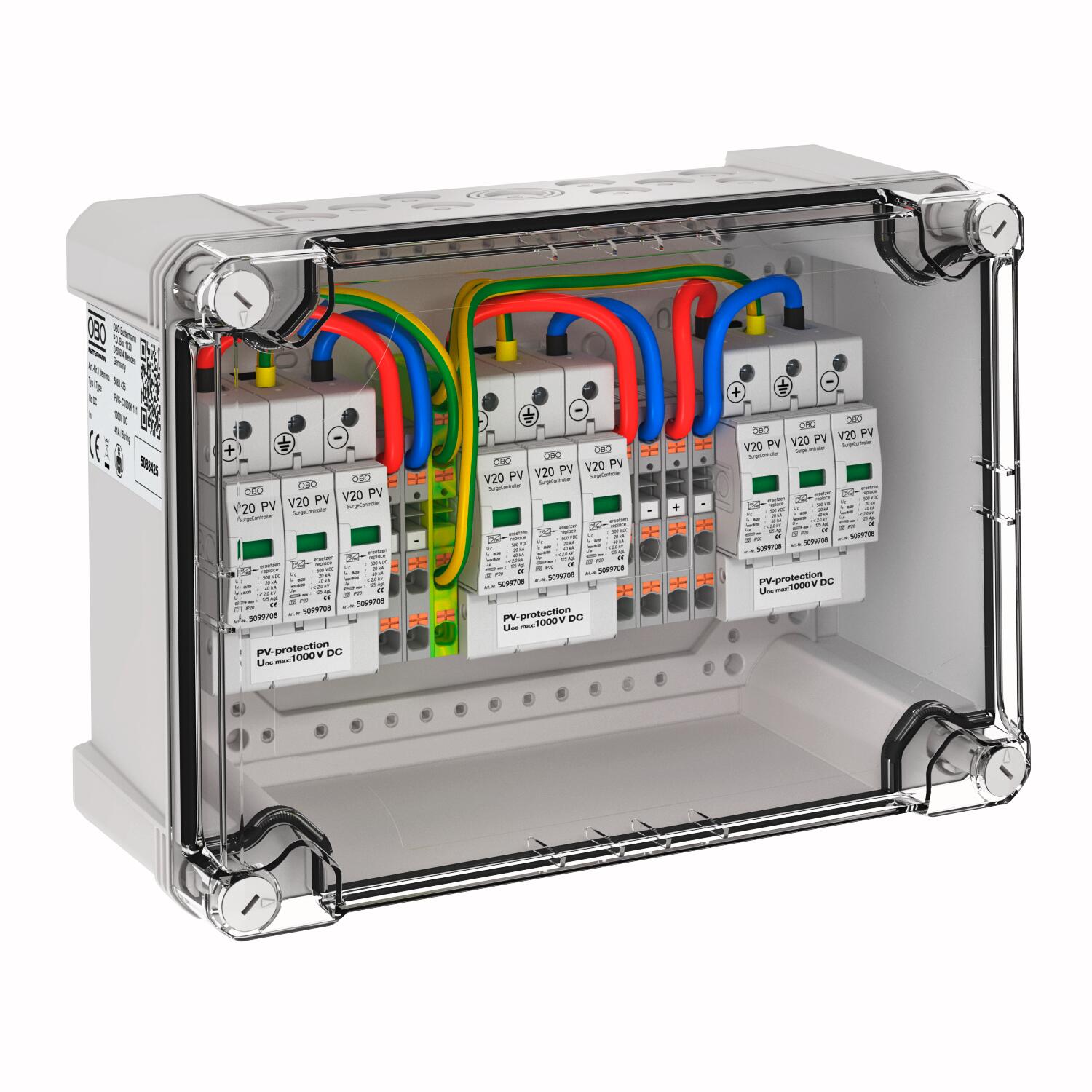

Napelemes rendszermegoldás T2 típusú SPD-vel, 3 x 1 String-hez. Napelemes rendszerek inverterének DC-oldali védelméhez.

• Varisztoros, cserélhető SPD-k, hibatűrő Y-kapcsolás az MSZ HD 60364-712 szerint
• Alacsonyabb DC-védelmi feszültségszint: : < 4,0 kV (Uoc max = 1000 V DC)
• 3 védőkészülék, mindegyik 2 darab legfeljebb 6mm² -es kapocshellyel előszerelve, sorkapcsonként max. 41 A DC
• Polikarbonát készülékház (IP67), UV-álló, kültérre, tömszelencékkel és nyomáskiegyenlítő elemekkel

Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	65 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Anschlussart Generatoranschlusskasten	Push-in terminal
Bemenetek száma	1
Bevezetés fajtája	Tömszelence
CO₂-lábnyom (GWP) bölcsőtől a kapuig	7,5008 kg CO₂e / 1 Darab
Entries per MPPT	1
Exits per MPPT	1
Felügyeleti funkció	nem
Hajlékony vezető keresztmetszete (finomhuzalos) max.	10 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max.	6 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	21 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	0,5 mm²
Hálózattípus	DC
Hálózattípus DC	igen
Ház anyaga	PC
Jelzés a készüléken	optikai
Kábelbevezetők száma	12
Kivitel	3 MPPT-Trackerrel rendelkező inverterhez, Push-In sorkapcsokkal
Legmagasabb tartós feszültség, DC	1000 V
LPZ	1→2

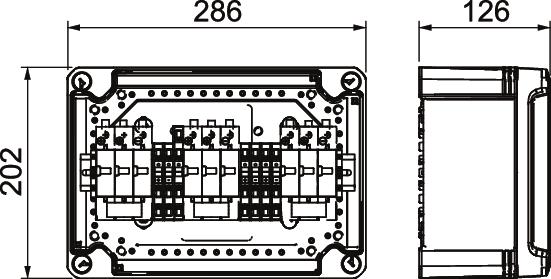

Magasság	202 mm
Max. Bemeneti áram sztringenként	41 A
Max. DC bemeneti feszültség	1000 V
Max. Kimeneti áram	41 A

Maximális levezetőképesség (8/20 μs)	40 kA
Mélység	125 mm
Méret	1000V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	8 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) max.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	21 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,5 mm²
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges levezetőképesség (8/20 µs)	20 kA
Number of MPPTs	3
Schutzgrad IK-Code	IK08
SPD az IEC EN 61643-1 szerint	II. osztály
szélesség	286 mm
Szerelési mód	előszerelt a házban
Szín	világosszürke; RAL 7035
Sztringbemenetek száma	1
Terhelésbontó kapcsolóval ellátva	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték DC (PV)
Üzemi hőmérséklet max.	60 °C
Üzemi hőmérséklet min.	-25 °C
Válaszidő	<25 ns
Védettség	IP67
Vizsgálati osztály 1.típus	nem
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	nem
