T2+T3 típusú SPD V10, 1-pólusú + NPE 280 V 1+N/PE | 280 | IP20

T2+T3 típusú SPD V10, 1-pólusú + NPE 280 V

Rend. szám 5093418 | EAN-kód 4012195382799

Rend. szám / Típus

A pólusok kivitele

Max. tartós feszültség, AC	280 V

Védettség	IP20

Termékleírás

Termékleírás

V 10-C/...: Az MSZ EN 61643-11 szerinti T2+T3. típusú SPD, az MSZ EN 62305 követelményeinek megfelelő túlfeszültség-védelemhez

• Aljzatból és levezető-betétből álló komplett egység, előszerelt és bekötésre kész
• TN-S és TT-hálózatokhoz
• Termikus védelemmel és leválasztással
• Optikai állapotjelzéssel
• Nagy levezetőképesség, hosszú élettartam
• Jelöléssel ellátott sorkapcsok

Alkalmazási terület: Lakóépületek, családi házak túlfeszültség-védelme

Műszaki adatok

Műszaki adatok

A pólusok kivitele	1+N/PE
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Hálózattípus	egyéb
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Jelzés a készüléken	optikai
Kifúvató	nem
Legmagasabb tartós feszültség (N-PE)	255 V
LPZ	1→3
Max. hálózatoldali túláramvédelem	125
Max. tartós feszültség, AC	280 V
Maximális előtétbiztosító	125 A
Maximális levezetőképesség (8/20 μs)	20 kA

Maximális levezetőképesség (8/20 μs) [L-N]	20 kA
Maximális levezetőképesség (8/20 μs) [N-PE]	50 kA
Méret	280V
MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	30 kA
Névleges levezetőképesség (8/20 µs)	10 kA
Névleges levezetőképesség (8/20 µs) [L-N]	10 kA
SPD az IEC EN 61643-1 szerint	II+III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Vizsgálati osztály 2. típus	igen

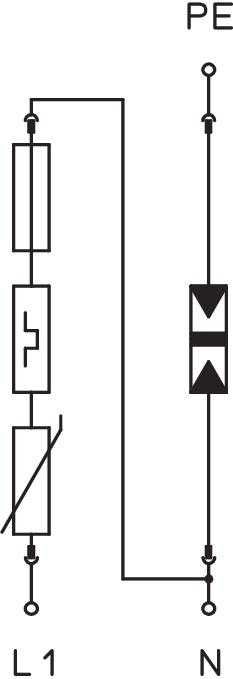

Kapcsolási rajz

Levezetőképesség (8/20 μs) [összes]	20 kA
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²

Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,1554 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	1,1554 kg CO₂e
