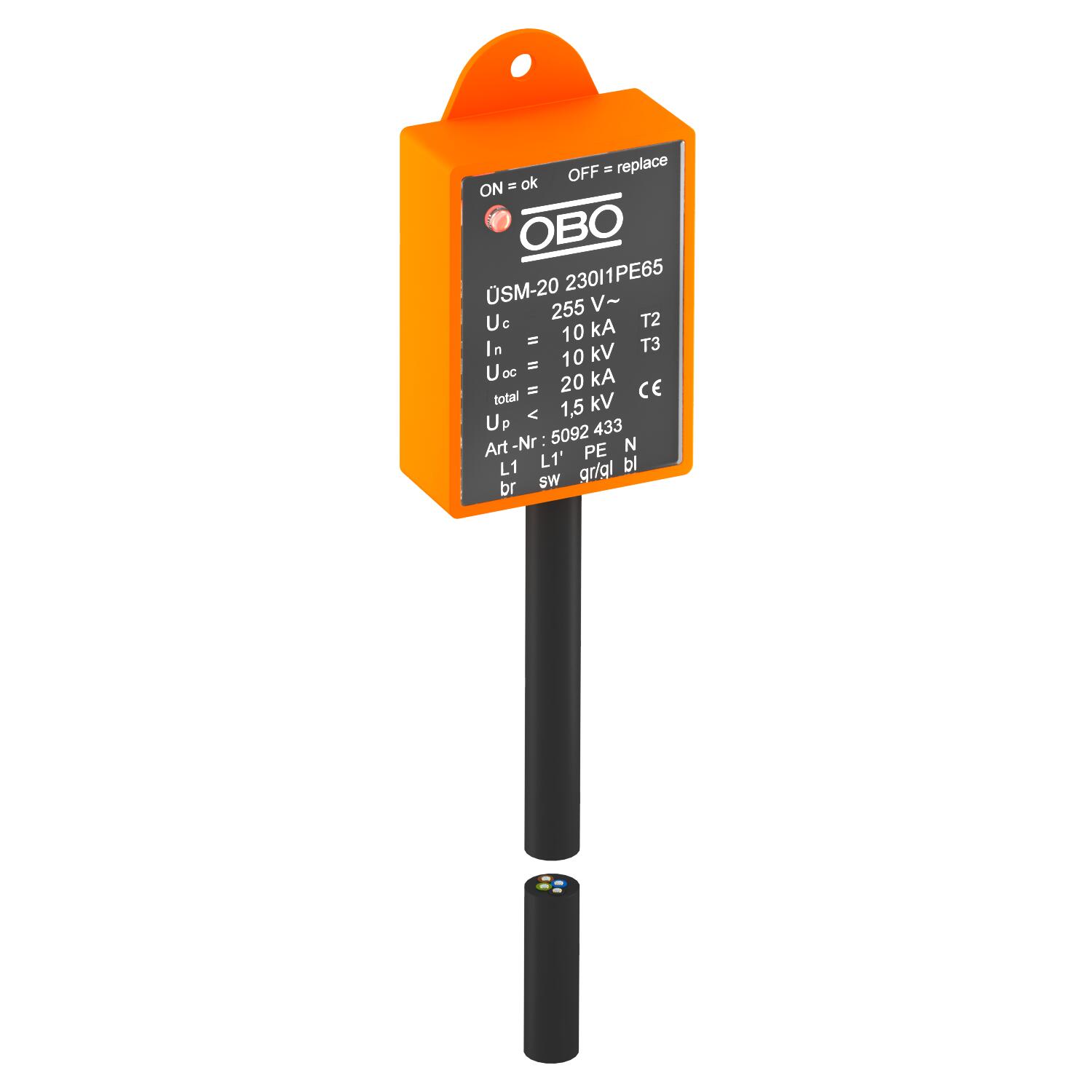

T2+T3 típusú SPD, ÜSM-20-230I1PE65
Rend. szám 5092433 | EAN-kód 4012196515431
- Termékleírás
-
TermékleírásT2+T3 típusú SPD, elsősorban LED-es világítási rendszerek védelmére.
• optikai állapotjelzéssel és - opcionálisan - a végponti áramkör lekapcsolásával, ha az SPD meghibásodik
• csekély méret, az oszlop csatlakozó dobozába vagy a meghajtó elé történő beépíthetőség érdekében
• 1+NPE védőkapcsolás, max. 20kA levezetőképességgel
• feszültségkorlátozás 1500V, ill. 1000V @ 5kA
• meghibásodás esetén a lámpa lekapcsolásával vagy anélkül
Alkalmazás: kábelcsatlakozó dobozokban, leágazódobozokban, kábelcsatornákban, padló alatti rendszerekben
Elektronikus készülékek védelme pl.: LED lámpák túlfeszültség ellen
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 1+N/PE Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Csatlakozókábel hossza 0,25 m Jelzés a készüléken optikai Kivitel 1-pólus + NPE SK I-hez Legmagasabb tartós feszültség (L-N) 255 V Legmagasabb tartós feszültség (N-PE) 255 V LPZ 1→2 Max. hálózatoldali túláramvédelem 16 Max. tartós feszültség, AC 255 V Maximális előtétbiztosító 16 A Maximális levezetőképesség (8/20 μs) 20 kA Maximális levezetőképesség (8/20 μs) [L-N] 10 kA Maximális levezetőképesség (8/20 μs) [N-PE] 10 kA Méret 230V MSZ EN 61643-11 szerinti SPD 2+3-as típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) [N-PE] 10 kA Névleges levezetőképesség (8/20 µs) 10 kA Névleges levezetőképesség (8/20 µs) [L-N] 10 kA Névleges üzemi áram (Be - és kimenő csatlakozó) 16 A SPD az IEC EN 61643-1 szerint II+III. osztály Szerelési mód egyéb Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint [L-N] ≤1,5 Védettség IP65 Vizsgálati osztály 2. típus igen Vizsgálati osztály 3. típus igen Méretek

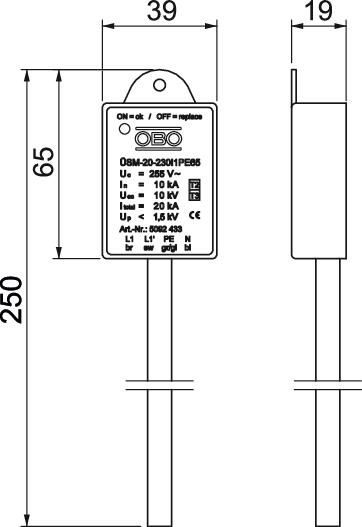

Hossz 250 mm Magasság 19 mm Szélesség 40 mm Kapcsolási rajz
Levezetőképesség (8/20 μs) [összes] 20 kA Védelmi feszültségszint [L-PE] 1,6 kV CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 0,0394 kg CO2e / 1 Darab CO₂ Footprint (GWP) 0,0394 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
