‪T2+T3 típusú SPD, ÜSM-20-230I1P+PE 1+N/PE | 255 | IP20

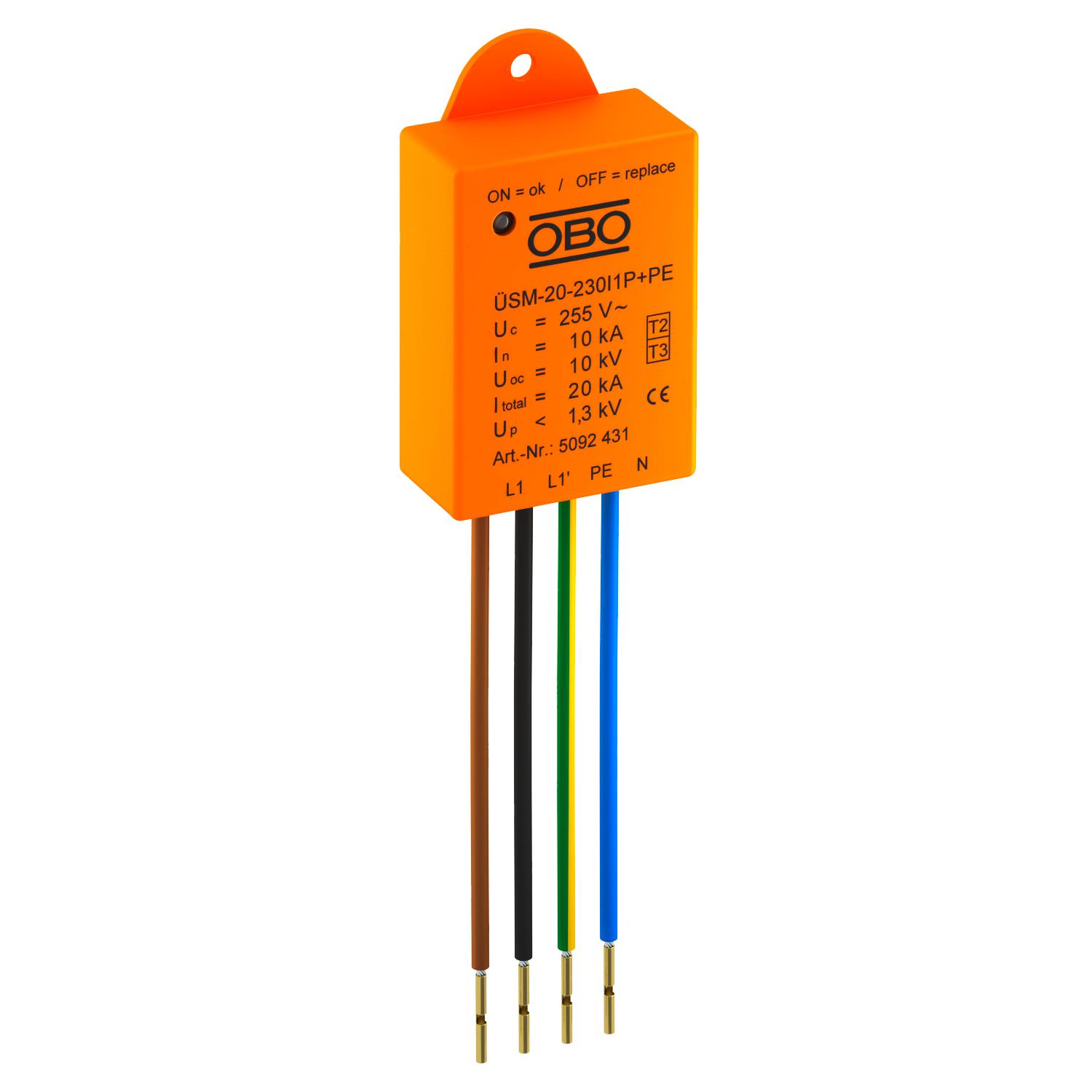

‪T2+T3 típusú SPD, ÜSM-20-230I1P+PE

Rend. szám 5092431 | EAN-kód 4012196515400

Rend. szám / Típus	5092431 / ÜSM-20-230I1P+PE

A pólusok kivitele	1+N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T2+T3 típusú SPD, elsősorban LED-es világítási rendszerek védelmére.

• optikai állapotjelzéssel és a végponti áramkör lekapcsolásával, ha az SPD meghibásodik

• csekély méret, az oszlop csatlakozó dobozába vagy a meghajtó elé történő beépíthetőség érdekében

• 1+NPE védőkapcsolás, max. 20kA levezetőképességgel

• feszültségkorlátozás 1300V, ill. 1000V @ 5kA

• meghibásodás esetén a lámpa lekapcsolásával vagy anélkül

Alkalmazás: kábelcsatlakozó dobozokban, leágazódobozokban, kábelcsatornákban
Elektronikus készülékek védelme pl.: LED lámpák túlfeszültség ellen

Műszaki adatok

Műszaki adatok

A pólusok kivitele	1+N/PE
Csatlakozókábel hossza	0,09 m
hossz	155 mm
Jelzés a készüléken	optikai
Kivitel	1-pólus + NPE SK I-hez
Legmagasabb tartós feszültség (L-N)	255 V
Legmagasabb tartós feszültség (N-PE)	255 V
Levezetőképesség (8/20 μs) [összes]	20 kA
LPZ	1→2
Magasság	21 mm
Max. hálózatoldali túláramvédelem	16
Max. tartós feszültség, AC	255 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	10 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	10 kA
Maximális előtétbiztosítás	16 A
Maximális levezetőképesség (8/20 μs)	20 kA
Méret	230V

MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	10 kA
Névleges levezetőképesség (8/20 µs)	10 kA
Névleges levezetőképesség (8/20 µs) [L-N]	10 kA
OBO_névleges terhelőáram (be- / kimenő kapocs)	16 A
SPD az IEC EN 61643-1 szerint	II+III. osztály
szélesség	40 mm
Szerelési mód	egyéb
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,3
Védelmi feszültségszint [L-PE]	1,5 kV
Védettség	IP20
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	igen
