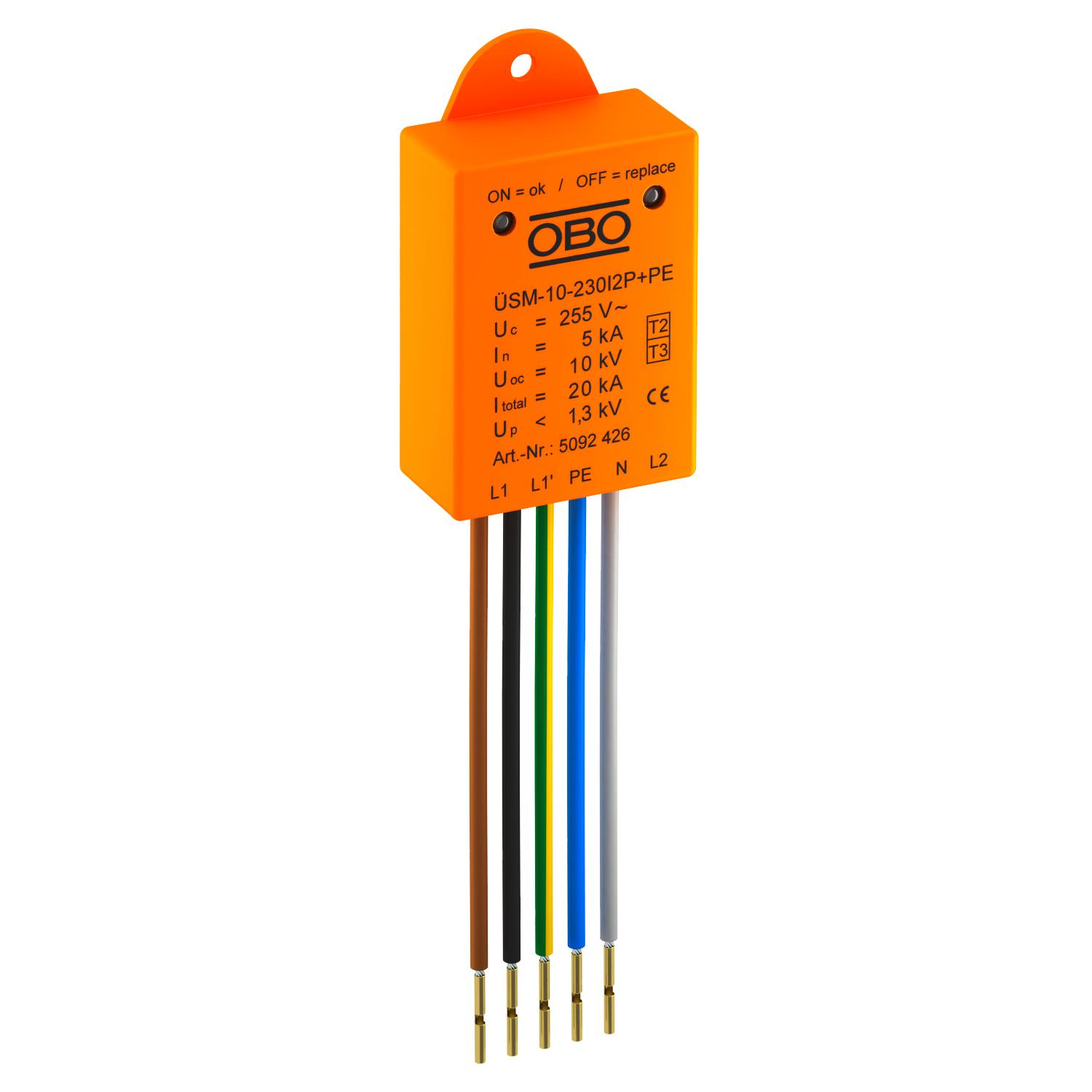

T2+T3 típusú SPD, ÜSM-10-230l2P+PE 2+N/PE | 255 | IP20

T2+T3 típusú SPD, ÜSM-10-230l2P+PE

Rend. szám 5092426 | EAN-kód 4012196426768

Rend. szám / Típus	5092426 / ÜSM-10-230I2P+PE

A pólusok kivitele	2+N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T2+T3 típusú SPD, elsősorban LED-es világítási rendszerek védelmére.

Elektronikus eszközök, mint pl. LED meghajtók védelmére szolgál.

• Kétfázisú lámpákhoz (Teljesítménykorlátozás)

• Optikai állapotjelzéssel és a végponti áramkör lekapcsolásával, ha az SPD meghibásodik

• Csekély méret, az oszlop csatlakozó dobozába vagy a meghajtó elé történő beépíthetőség érdekében

• Védőkapcsolás, max. 10kA levezetőképességgel

• Védelmi feszültségszint 1300 V

Alkalmazás: kábelcsatlakozó dobozokban, leágazódobozokban, kábelcsatornákban padló alatti rendszerekig
Elektronikus készülékek védelme pl.: LED lámpák túlfeszültség ellen

Műszaki adatok

Műszaki adatok

A pólusok kivitele	2+N/PE
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Csatlakozókábel hossza	0,09 m
Jelzés a készüléken	optikai
Kivitel	2-pólusú + NPE SK I-hez
Legmagasabb tartós feszültség (L-N)	255 V
Legmagasabb tartós feszültség (N-PE)	255 V
LPZ	1→2
Max. hálózatoldali túláramvédelem	16
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosító	16 A
Maximális levezetőképesség (8/20 μs)	10 kA
Maximális levezetőképesség (8/20 μs) [L-N]	10 kA
Maximális levezetőképesség (8/20 μs) [N-PE]	10 kA
Méret	230V

MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	5 kA
Névleges levezetőképesség (8/20 µs)	5 kA
Névleges levezetőképesség (8/20 µs) [L-N]	5 kA
Névleges üzemi áram (Be - és kimenő csatlakozó)	16 A
SPD az IEC EN 61643-1 szerint	II+III. osztály
Szerelési mód	egyéb
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,3
Védettség	IP20
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	igen

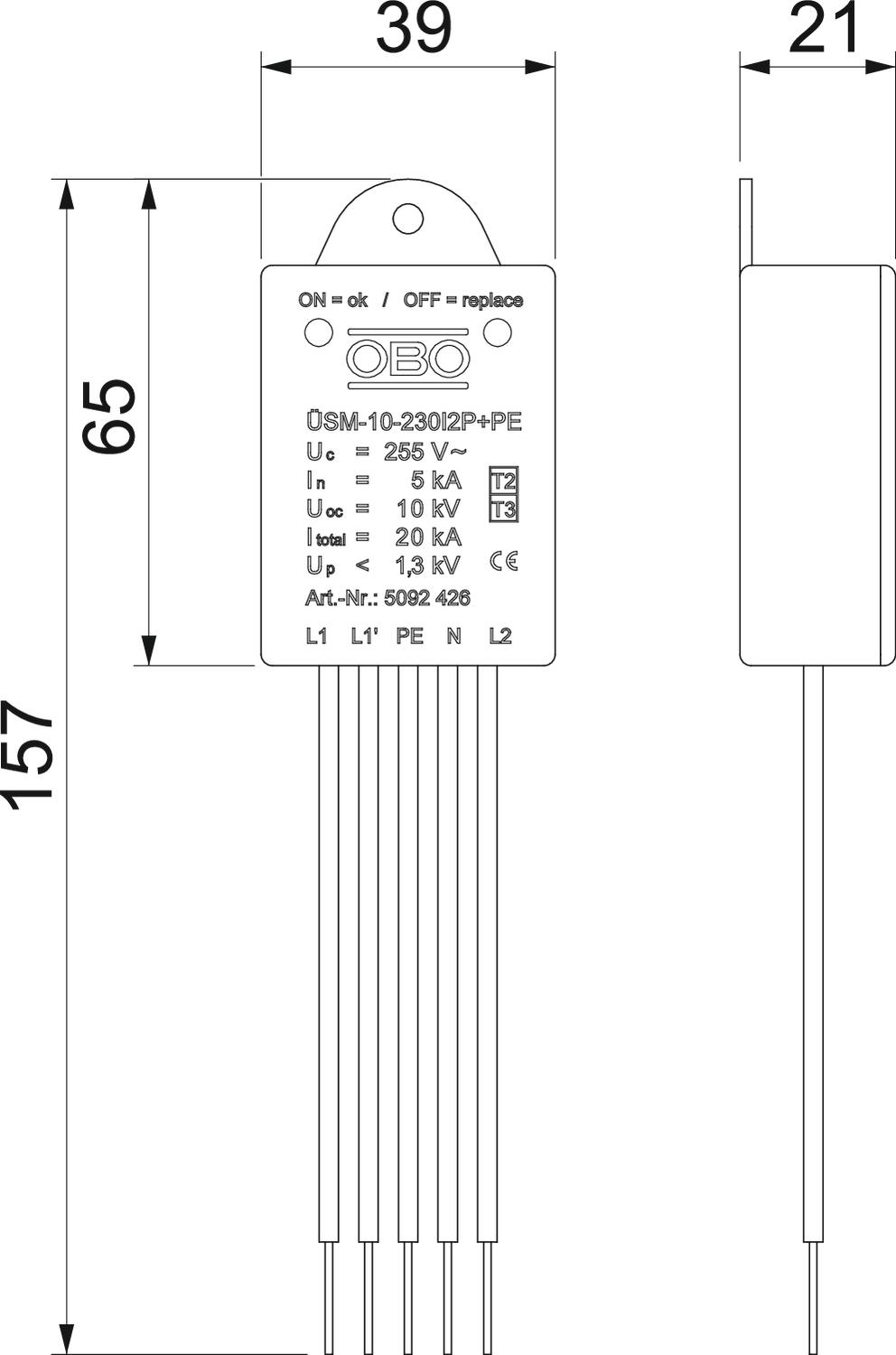

Méretek

Hossz	155 mm
Magasság	21 mm

Szélesség	40 mm

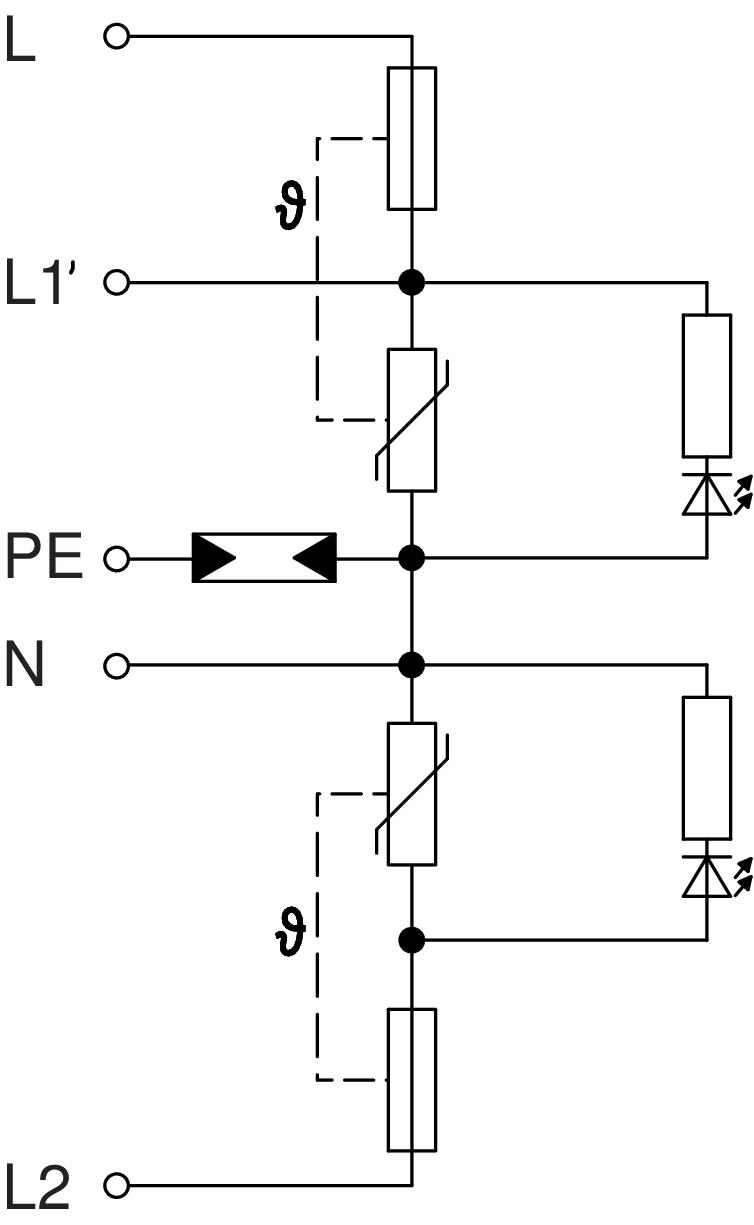

Kapcsolási rajz

Levezetőképesség (8/20 μs) [összes]	10 kA

Védelmi feszültségszint [L-PE]	1,3 kV

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,0298 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,0298 kg CO₂e
