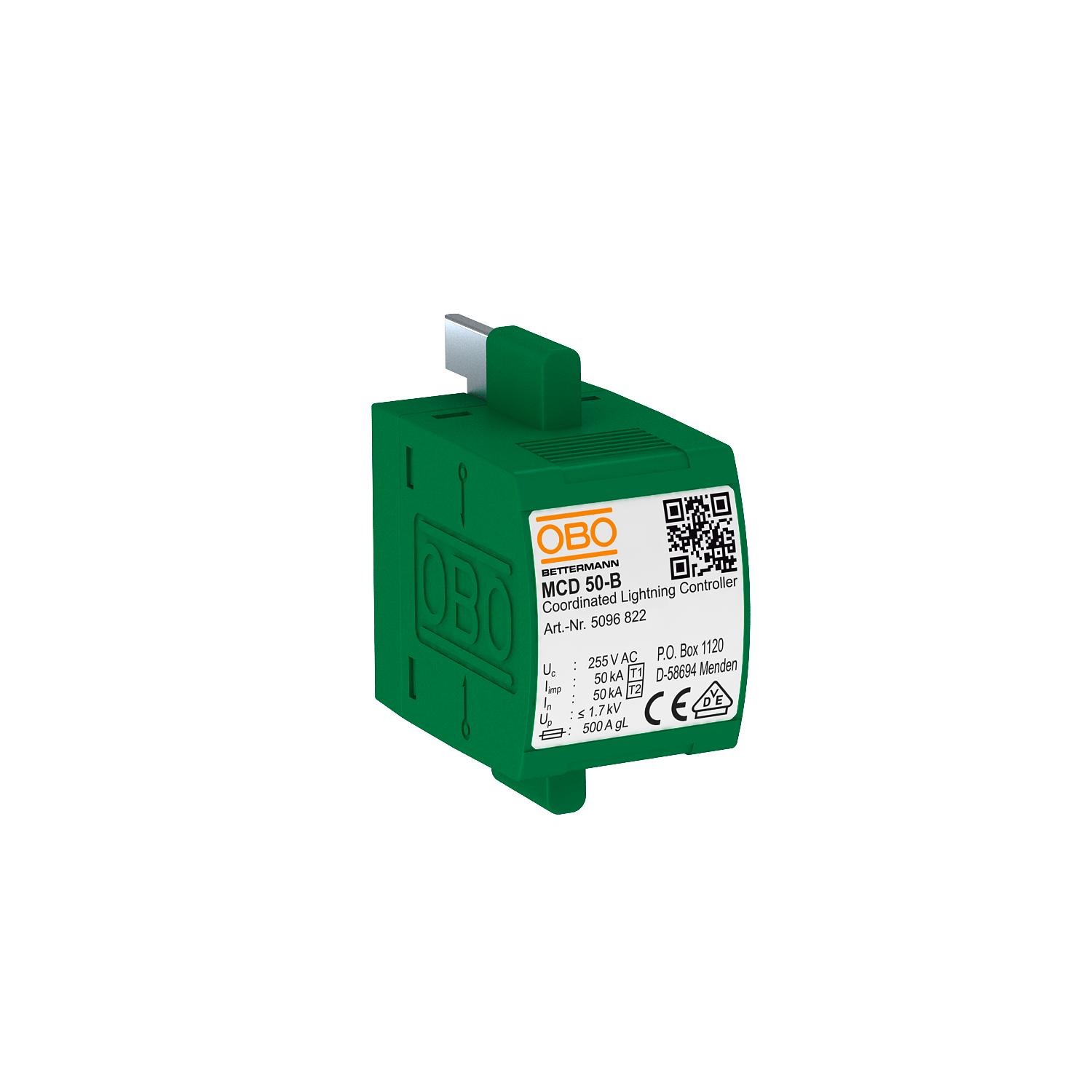

T1+T2 típusú túlfeszültség-védelmi eszköz
Rend. szám 5096822 | EAN-kód 4012195544517
- Termékleírás
-
TermékleírásT1 + T2. típusú SPD betét
• Levezetőképesség: 50 kA (10/350)
• Védelmi szint: < 1,7 kV
• Zárlati áram megszakítóképesség: 10 kA
• Tokozott, ívkifúvás-mentes szikraköz
Alkalmazási terület: LPL I-IV fokozatú ipari berendezések és épületek
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 1 Alkalmazási hőmérséklet-tartomány max. 85 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Engedélyek VDE Hálózattípus egyéb Hálózattípus DC nem Hálózattípus egyéb nem Hálózattípus IT nem Hálózattípus TN igen Hálózattípus TN-C igen Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen Jelzés a készüléken nem tartalmaz Kifúvató nem Kivitel 1-pólusú felső rész; 255 V Legmagasabb tartós feszültség (L-N) 255 V Legmagasabb tartós feszültség (N-PE) 255 V LPZ 0→2 Max. hálózatoldali túláramvédelem 500 Max. tartós feszültség, AC 255 V Maximális előtétbiztosító 500 A Méret 255V MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) 50 kA Névleges levezetőképesség (8/20 µs) [L-N] 50 kA Névleges üzemi áram (Be - és kimenő csatlakozó) 125 A Páratartalom max. 95 % Páratartalom min. 5 % Pólusszám 1 SPD az IEC EN 61643-1 szerint I+II. osztály Szerelési mód báziselemre Távjelzés nem Üzemi hőmérséklet max. 85 °C Üzemi hőmérséklet min. -40 °C Válaszidő <100 ns Védelmi feszültségszint [L-N] ≤1,7 Védettség IP20 Villámáram (10/350) [összes] 50 kA Villámáram levezetőképesség (10/350 μs) 50 kA Vizsgálati osztály 1.típus igen Vizsgálati osztály 2. típus igen Zárlati szilárdság 10 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 10 kA Méretek

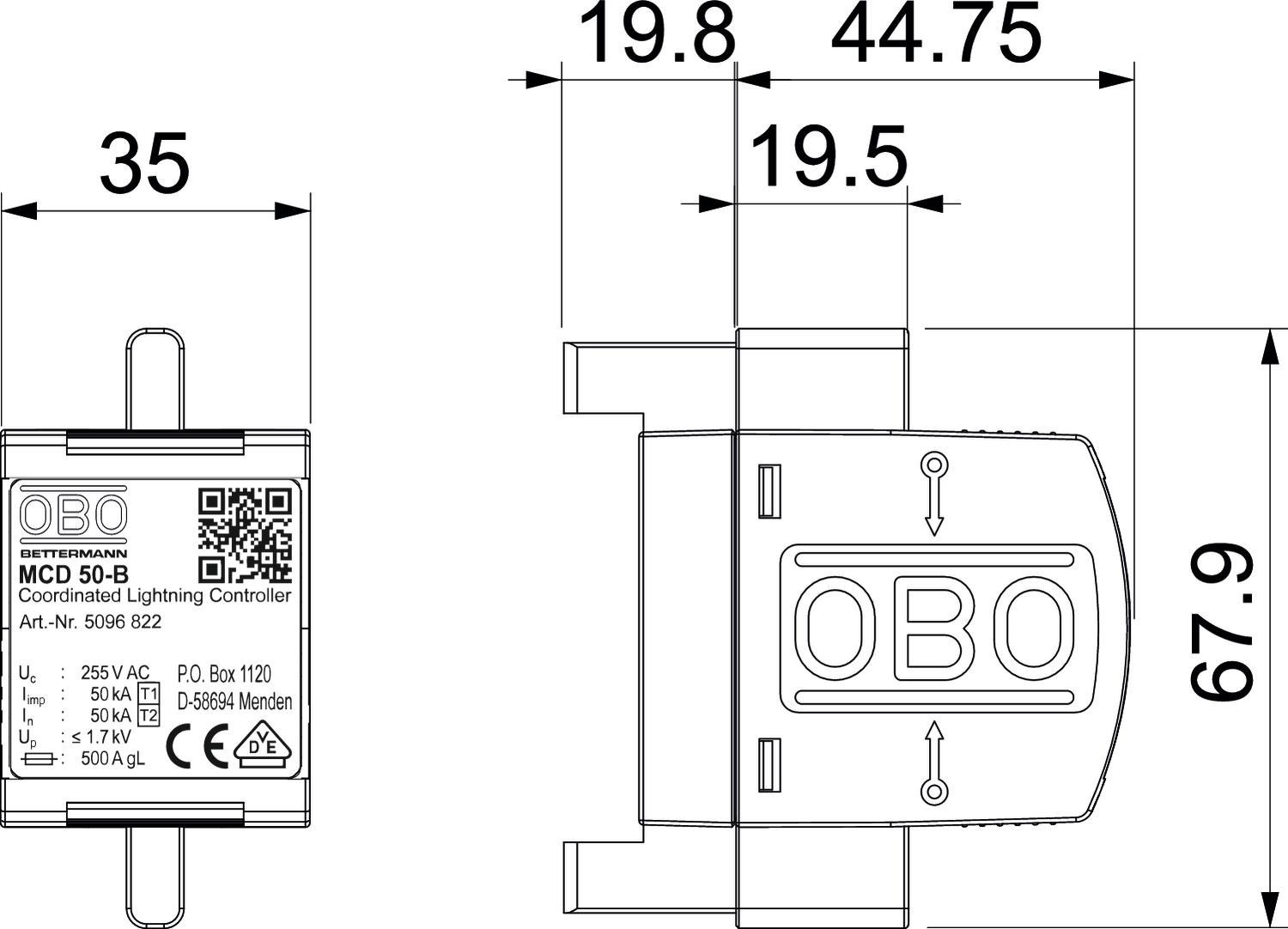

Hossz 100 mm Magasság 69 mm Szélesség 35 mm Kapcsolási rajz
Levezetőképesség (8/20 μs) [összes] 50 kA Merev vezető keresztmetszete (egy-/többhuzalos) max. 50 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm² CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 1,2092 kg CO2e / 1 Darab CO₂ Footprint (GWP) 1,2092 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
- Letöltések
-
Katalógus Túlfeszültség-védelem , 29.61MB , pdfEU megfelelőségi nyilatkozat MCD 50-B 0 / 5096822 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat MCD 50-B 0 / 5096822 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat MCD 50-B 0 / 5096822 , 0.12MB , pdfJelhasználati engedély VDE Jelhasználati engedély MCD-50 , 0.12MB , pdfKiválasztási segédlet Kiválasztási segédlet túlfeszültség-védelemhez , 2.00MB , pdfKiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 0.63MB , pdfSzerelési útmutató Szerelési útmutató, MCD 50-B , 0.10MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
