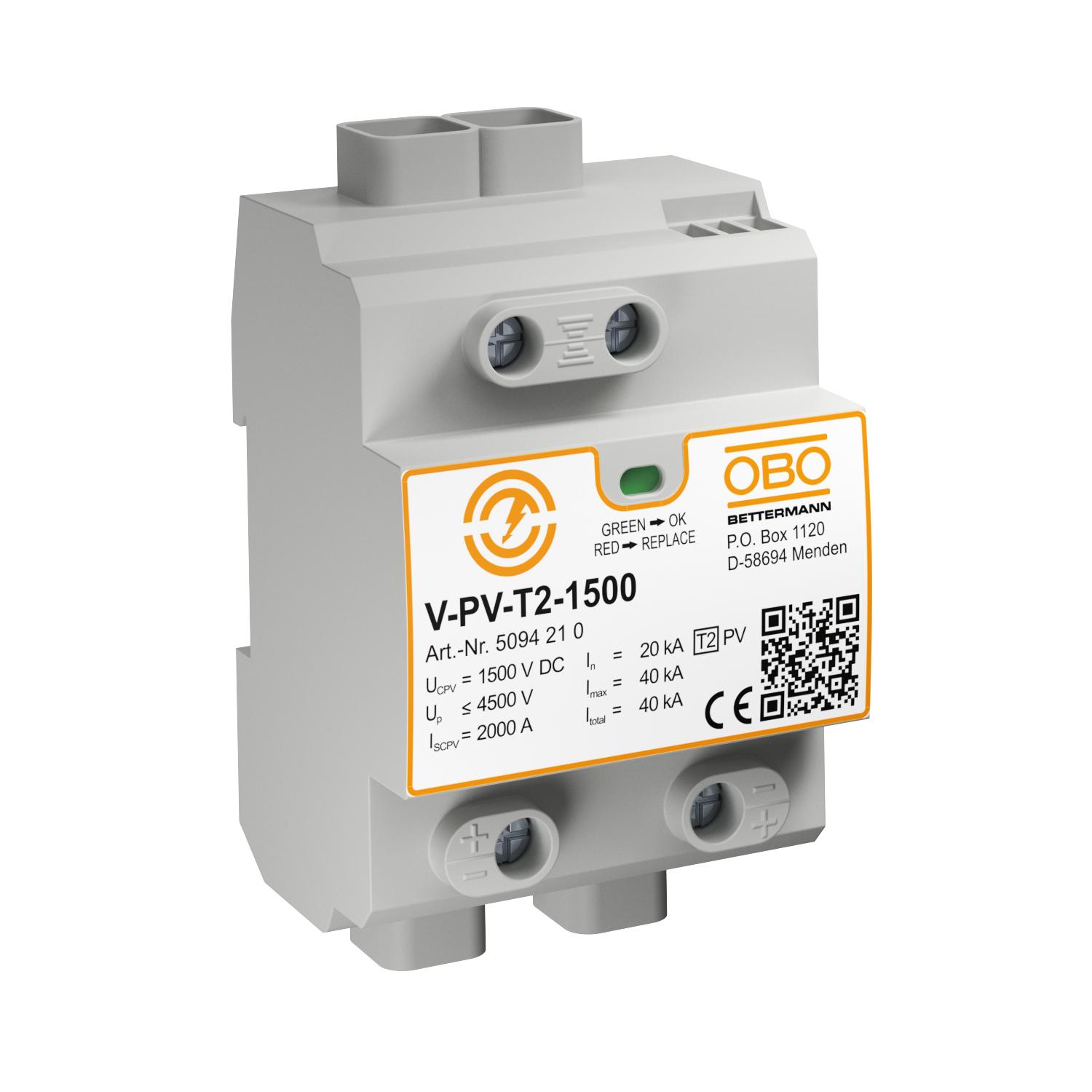

T1+T2 típusú SPD, V-PV, 1500 V DC egyéb | IP20

T1+T2 típusú SPD, V-PV, 1500 V DC

Rend. szám 5094210 | EAN-kód 4012196603695

Rend. szám / Típus

A pólusok kivitele	egyéb

Védettség	IP20

Termékleírás

Termékleírás

T2. típusú SPD napelemes rendszerekhez.

• Az MSZ HD 60364-7-712 szerinti túlfeszültség-védelemhez
• Levezetőképesség pólusonként 20 kA-től 40 kA-ig (8/20)
• Hibáknak ellenálló Y-kapcsolás állapotjelzéssel
• Az FS változat potenciálmentes váltóérintkezővel rendelkezik a távjelzéshez

Alkalmazás: túlfeszültség-védelmi eszközök napelemes rendszerekhez

Műszaki adatok

Műszaki adatok

A pólusok kivitele	egyéb
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Beépített előtétbiztosító	nem
Hálózattípus	DC
Hálózattípus DC	igen
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	nem
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	nem
Hálózattípus TN-S	nem
Hálózattípus TT	nem
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	Y-kapcsolás
Legmagasabb tartós feszültség, DC	1500 V
LPZ	1→2

Max. Napelemes rendszer feszültsége	1500 V
Maximális levezetőképesség (8/20 μs)	40 kA
Méret	1500V DC
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges levezetőképesség (8/20 µs)	20 kA
Névleges üzemi áram (Be - és kimenő csatlakozó)	50 A
Robbanásbiztos kivitel	nem
SPD az IEC EN 61643-1 szerint	II. osztály
Szerelési mód	Kalapsín 35 mm
Szín	szürke
Távjelzés	nem
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Vizsgálati osztály 1.típus	nem
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	nem

Méretek

Hossz	65,5 mm
Magasság	120 mm

Szélesség	71,2 mm

Kapcsolási rajz

Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	2,5 mm²
Levezetőképesség (8/20 μs) [összes]	40 kA

Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,2054 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,2054 kg CO₂e
