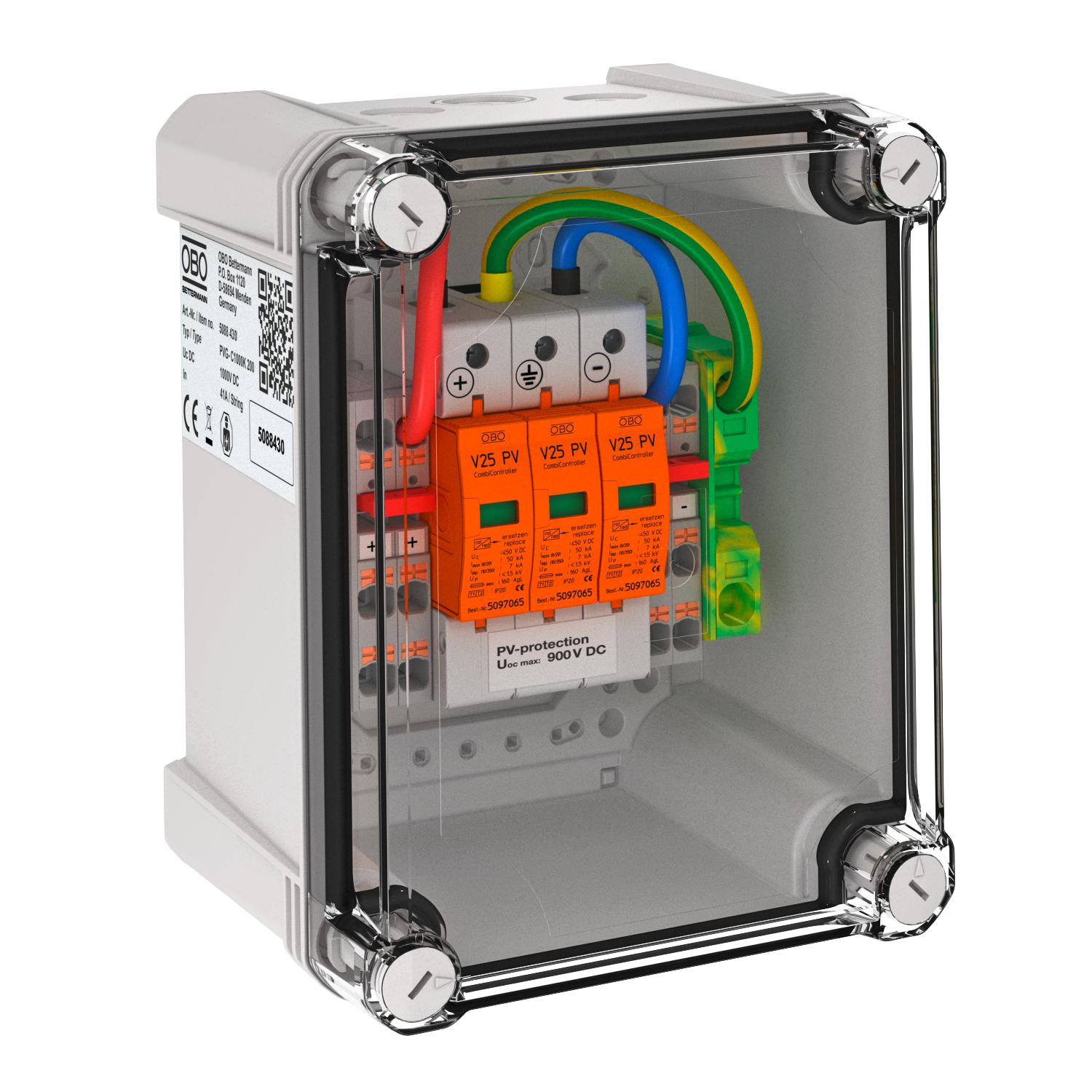

T1+T2 típusú SPD csatlakozódobozban, 2 sztringhez IP67

T1+T2 típusú SPD csatlakozódobozban, 2 sztringhez

Rend. szám 5088430 | EAN-kód 4012197365141

Rend. szám / Típus	5088430 / PVG-BC 900K 200

Védettség	IP67

Termékleírás

Termékleírás

Napelemes rendszermegoldás T1+T2 típusú SPD-vel, 2 String-hez Napelemes rendszerek inverterének DC-oldali védelméhez.

• Varisztoros, cserélhető SPD-k, hibatűrő Y-kapcsolás az MSZ HD 60364-712 szerint
• Alacsony védelmi feszültségszint: < 3,0 kV (Uoc max = 900 V DC)
• 1 védőkészülék, mindegyik 5 darab legfeljebb 6 mm²-es kapocshellyel előszerelve, sorkapocsként max. 41 a DC
• Polikarbonát készülékház (IP67), UV-álló, kültérre, tömszelencékkel és nyomáskiegyenlítő elemekkel

Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	65 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Anschlussart Generatoranschlusskasten	Push-in terminal
Bemenetek száma	3
Bevezetés fajtája	Tömszelence
CO₂-lábnyom (GWP) bölcsőtől a kapuig	4,3278 kg CO₂e / 1 Darab
Entries per MPPT	3
Exits per MPPT	2
Felügyeleti funkció	nem
Hajlékony vezető keresztmetszete (finomhuzalos) max.	10 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max.	6 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	21 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	0,5 mm²
Hálózattípus	DC
Hálózattípus DC	igen
Hálózattípus IT	nem
Hálózattípus TN	nem
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	nem
Hálózattípus TN-S	nem
Hálózattípus TT	nem
Ház anyaga	PC
Jelzés a készüléken	optikai
Kábelbevezetők száma	8
Kivitel	1 MPPT-Trackerrel rendelkező inverterhez, Push-In sorkapcsokkal
Legmagasabb tartós feszültség, DC	900 V
LPZ	0→2

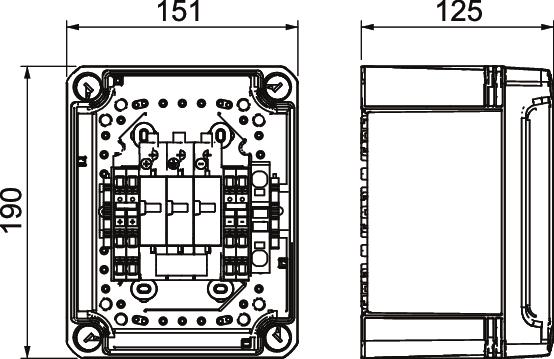

Magasság	190 mm
Max. Bemeneti áram sztringenként	41 A

Max. DC bemeneti feszültség	900 V
Max. Kimeneti áram	41 A
Maximális levezetőképesség (8/20 μs)	50 kA
Mélység	125 mm
Méret	900V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	8 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	21 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,5 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs)	30 kA
Number of MPPTs	1
Schutzgrad IK-Code	IK08
SPD az IEC EN 61643-1 szerint	II. osztály
szélesség	150 mm
Szerelési mód	előszerelt a házban
Szín	világosszürke; RAL 7035
Sztringbemenetek száma	2
Távjelzés	nem
Terhelésbontó kapcsolóval ellátva	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték DC (PV)
Üzemi hőmérséklet max.	60 °C
Üzemi hőmérséklet min.	-25 °C
Válaszidő	<25 ns
Védettség	IP67
Villámáram levezetőképesség (10/350 μs)	7 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	nem
