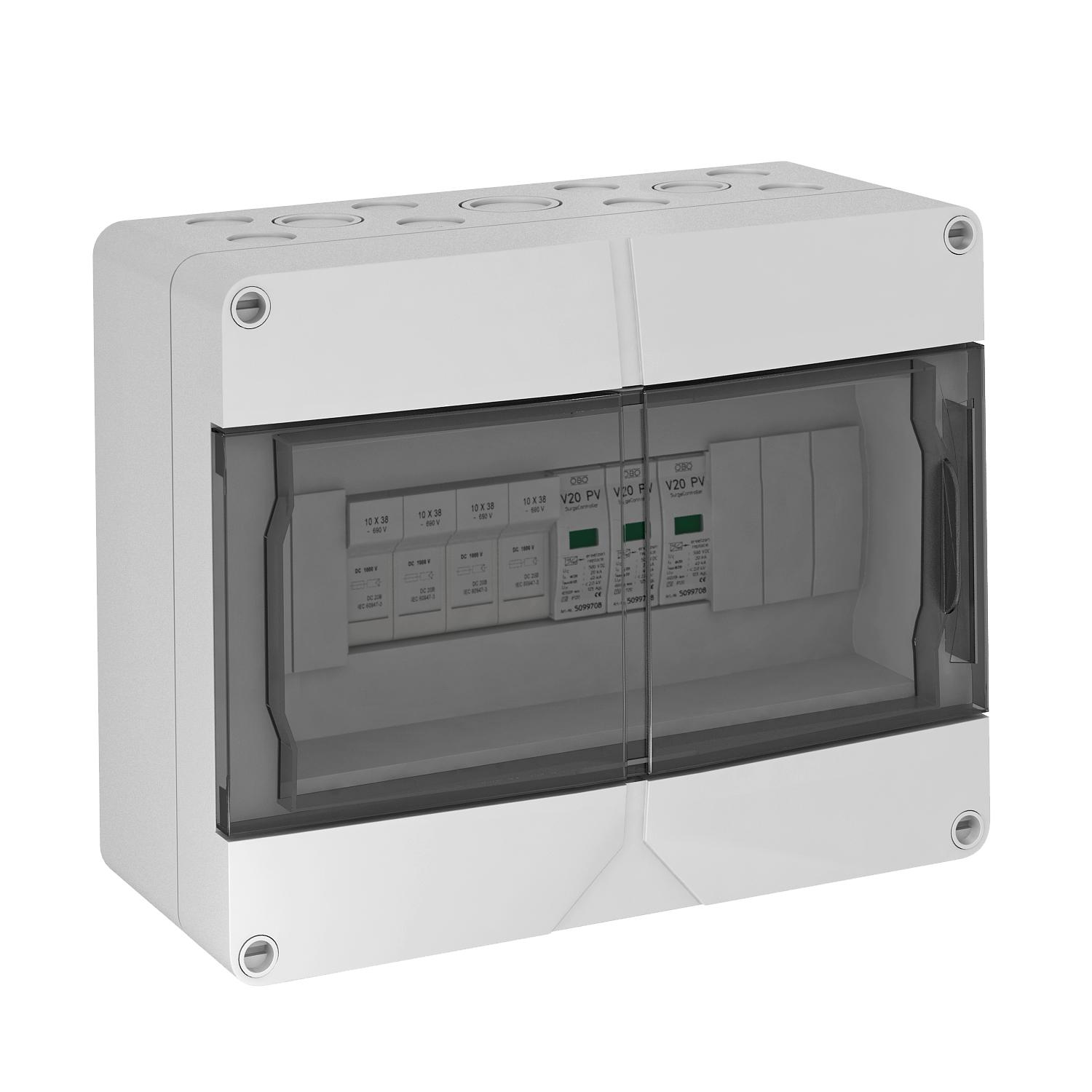

T1+T2 típusú rendszermegoldás, 4 db olvadóbetét-tartóval 4 X 1 sztringhez IP65

T1+T2 típusú rendszermegoldás, 4 db olvadóbetét-tartóval 4 X 1 sztringhez

Rend. szám 5088654 | EAN-kód 4012196148561

Rend. szám / Típus

Védettség	IP65

Termékleírás

Termékleírás

Rendszermegoldás PV-túláramvédelemmel 1 MPP-Trackerhez

• hibatűrő Y-kapcsolás MSZ HD 60364-712 szerint
• alacsony DC-védelmi feszültségszint: < 4,0 kV (Uoc max = 1000V DC V20-C/0-500PV betétekkel)
• Cikksz.: 5088654: (+) pólus 4 PV olvadóbetét 10x38mm (nem tartalmazza), 1000V DC
• Cikksz.: 5088640: (+) pólus 4 PV olvadóbetét 10x38mm (nem tartalmazza), 900V DC
• 4 (-) pólus 6mm² sorkapoccsal párhuzamosan kapcsolva, sorkapcsonként max. 30A DC
• polikarbonát készülékház (IP65), UV-álló, kültérre, tömszelencékkel

Napelemes rendszerek inverterének DC-oldali védelméhez.
Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Bemenetek MPPT-nként	4
Bemenetek száma	4
Bemeneti biztosítás	10 A
Bevezetés fajtája	Tömszelence
Biztosítás mérethez	10x38 mm
Biztosítás típusa	gPV (teljes körű fotovoltaikus védelem)
Felügyeleti funkció	nem
Hálózattípus	DC
Hálózattípus DC	igen
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	nem
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	nem
Hálózattípus TN-S	nem
Hálózattípus TT	nem
Jelzés a készüléken	optikai
Kábelbevezetők száma	16
Kimenetek MPPT-nként	4
Kivitel	2.típus, házban, biztosító-aljzattal

Legmagasabb tartós feszültség, DC	1000 V
LPZ	1→2
Max. Bemeneti áram sztringenként	30 A
Max. DC bemeneti feszültség	1000 V
Max. Kimeneti áram	30 A
Maximális levezetőképesség (8/20 μs)	40 kA
Mélység	122 mm
Méret	1000V DC
MPPT-k darabszáma	1
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges levezetőképesség (8/20 µs)	20 kA
SPD az IEC EN 61643-1 szerint	II. osztály
Szerelési mód	előszerelt a házban
Szín	világosszürke; RAL 7035
Sztringbemenetek száma	4
Sztringbiztosítás	1-pólusú
Távjelzés	nem
Terhelésbontó kapcsolóval ellátva	nem
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP65

Kapcsolási rajz

Anschlussart Generatoranschlusskasten	Húzórugó-kapocs
Merev vezető keresztmetszete (egy-/többhuzalos) max.	6 mm²

Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,5 mm²

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	2,3932 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	2,3932 kg CO₂e
