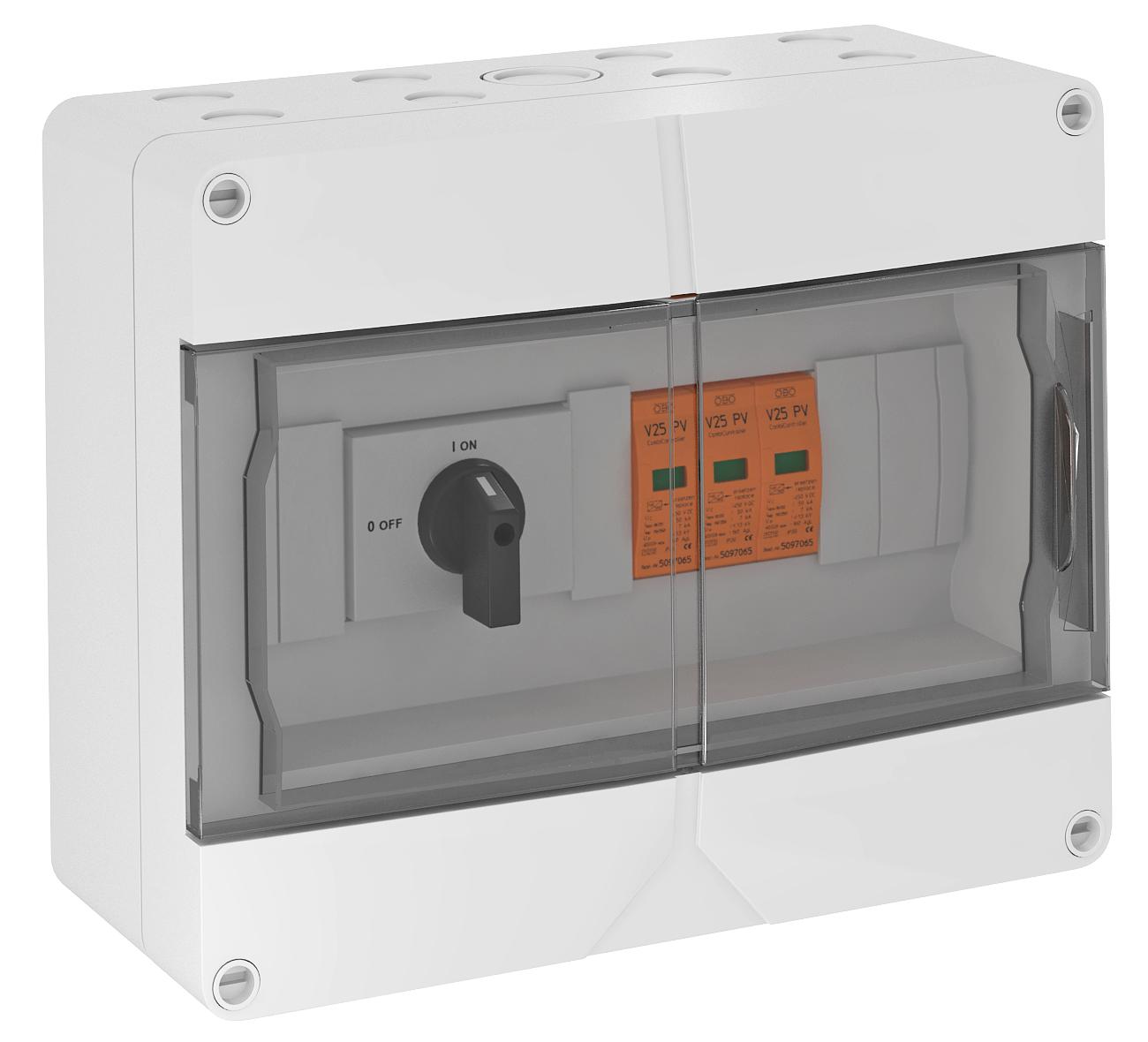

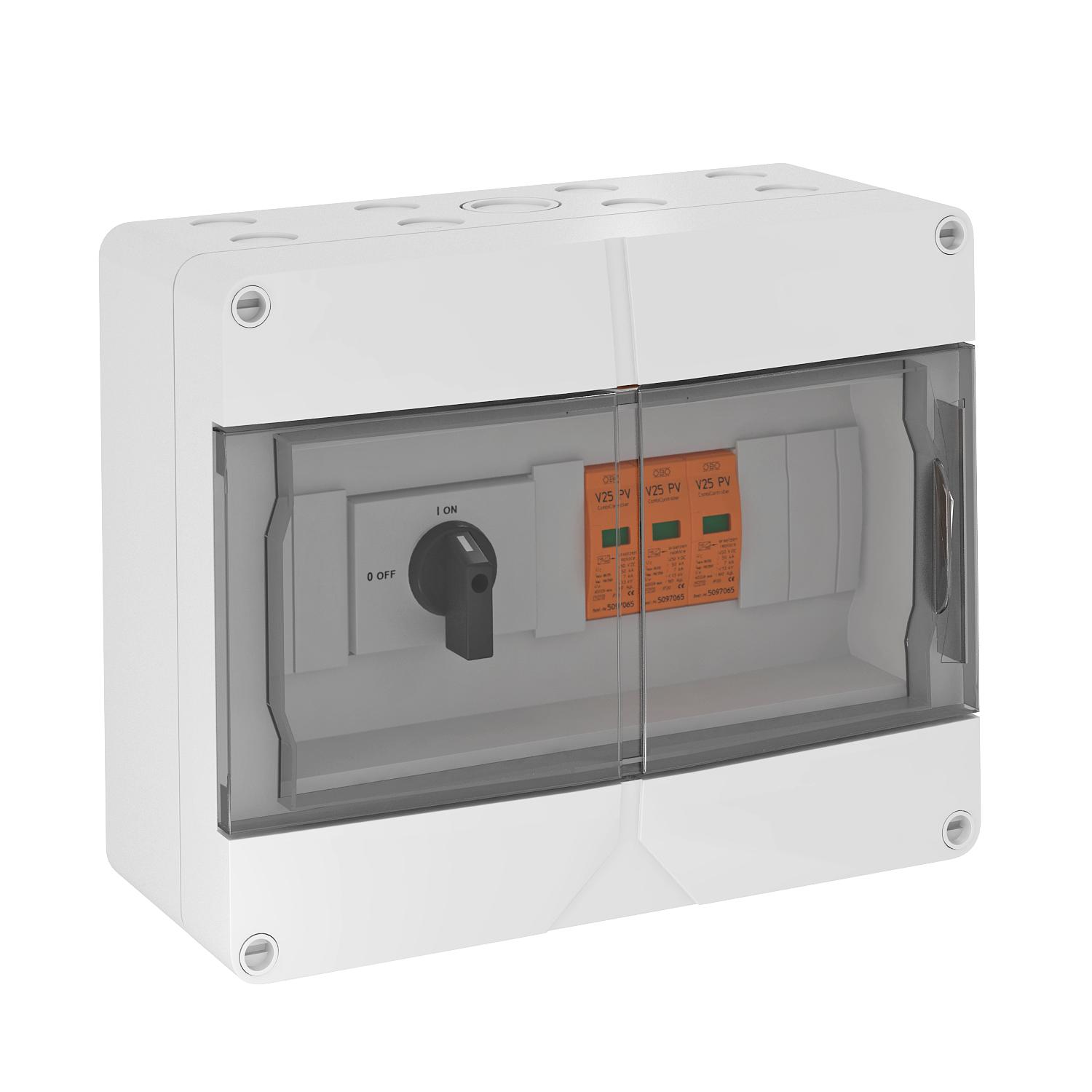

T1+T2 típusú generátor csatlakozódoboz, 900 V DC-ig megszakítóval (32 A) 1 X 1 sztringhez IP65

T1+T2 típusú generátor csatlakozódoboz, 900 V DC-ig megszakítóval (32 A) 1 X 1 sztringhez

Rend. szám 5088635 | EAN-kód 4012195981176

Rend. szám / Típus	5088635 / VG-BC DC-TS900

Védettség	IP65

Termékleírás

Termékleírás

Rendszermegoldás leválasztó kapcsolóval, 1 MPP-Trackerhez

• cserélhető varisztor betétek belső termikus leválasztással és hibáknak ellenálló Y-kapcsolással az MSZ HD 60364-7-712 szerint
• alacsony DC-feszültségszint: < 3,0 kV (Uoc max = 900V DC, V25-B+C/0-450PV)
• leválasztó kapcsoló (1000V; 32A) a DC-String leválasztásához
• védelmi készülékenként 1 sorkapocs 6mm² a házban már előszerelve, max. 30A DC sorkapcsonként
• polikarbonát készülékház (IP65), UV-álló, kültérre, tömszelencékkel

Napelemes rendszerek inverterének DC-oldali védelméhez.
Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	40 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Anschlussart Generatoranschlusskasten	Tension spring terminal
Bemenetek száma	1
Bevezetés fajtája	Tömszelence
CO₂-lábnyom (GWP) bölcsőtől a kapuig	1,8586 kg CO₂e / 1 Darab
Entries per MPPT	1
Exits per MPPT	1
Felügyeleti funkció	nem
Hálózattípus	DC
Hálózattípus DC	igen
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	nem
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	nem
Hálózattípus TN-S	nem
Hálózattípus TT	nem
Ház anyaga	PC
Jelzés a készüléken	optikai
Kábelbevezetők száma	16
Kifúvató	nem
Kivitel	1+2. típus és Benedikt LS32-SMA-A4 DC-leválasztó kapcsoló
Legmagasabb tartós feszültség, DC	900 V
LPZ	0→2
Magasság	200 mm
Max. Bemeneti áram sztringenként	30 A
Max. DC bemeneti feszültség	900 V

Max. hálózatoldali túláramvédelem	160
Max. Kimeneti áram	30 A
Maximális előtétbiztosítás	160 A
Maximális levezetőképesség (8/20 μs)	50 kA
Mélység	122 mm
Méret	900V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	6 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,5 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges levezetőképesség (8/20 µs)	30 kA
Number of MPPTs	1
Schutzgrad IK-Code	IK07
SPD az IEC EN 61643-1 szerint	I+II. osztály
szélesség	250 mm
Szerelési mód	előszerelt a házban
Szín	világosszürke; RAL 7035
Sztringbemenetek száma	1
Távjelzés	nem
Terhelésbontó kapcsolóval ellátva	igen
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték DC (PV)
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP65
Villámáram levezetőképesség (10/350 μs)	7 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	nem
