T1+T2 típus, 3-pólus + NPE, állapotjelzéssel 3+N/PE | 255 | IP20

T1+T2 típus, 3-pólus + NPE, állapotjelzéssel

Rend. szám 5096836 | EAN-kód 4012195288299

Rend. szám / Típus	5096836 / MCD 50-B 3+1-OS

A pólusok kivitele	3+N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

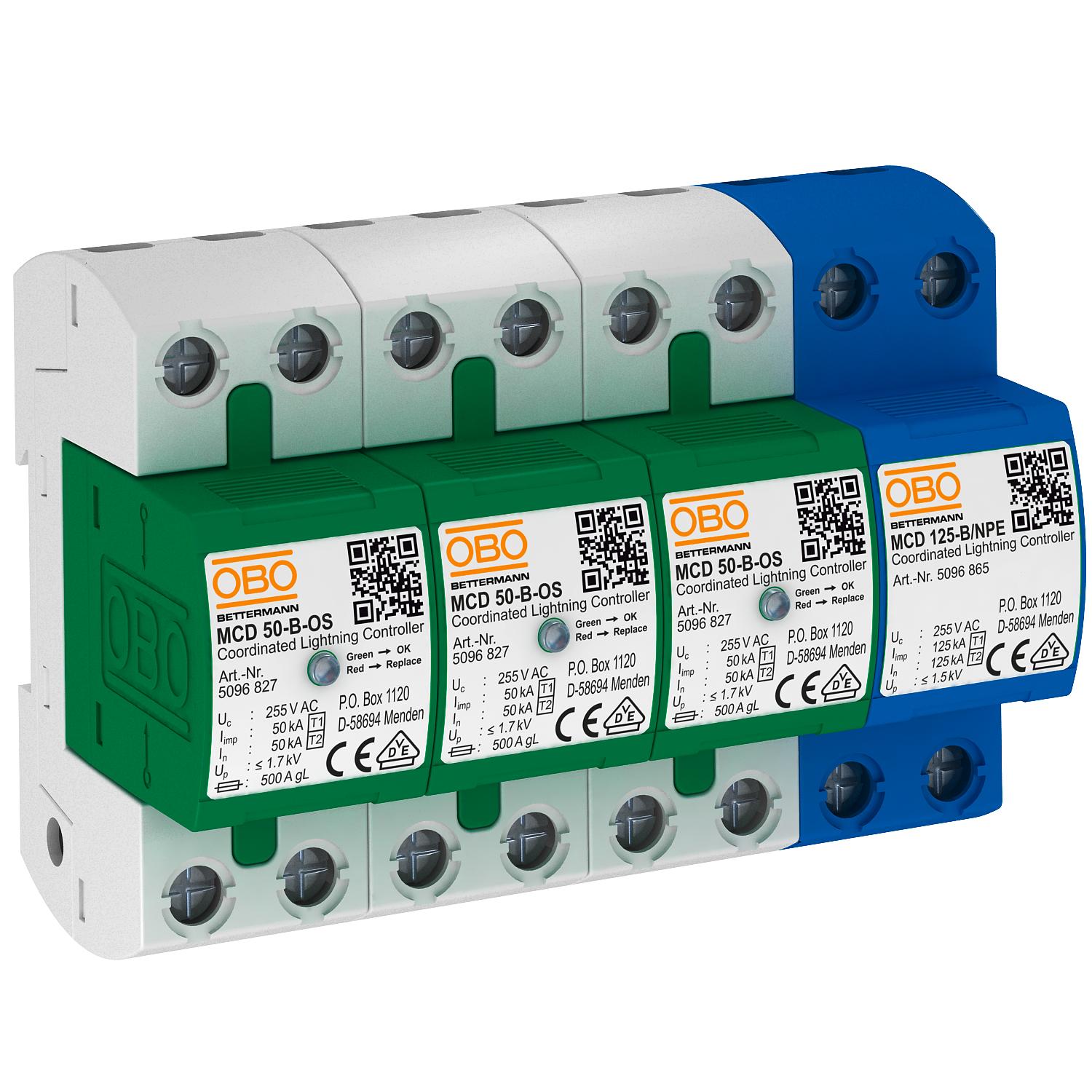

T1+T2 típusú túlfeszültség-védelmi készlet, 4-pólusú, optikai állapotjelzéssel, TN-S és TT-hálózatokban történő használatra.

Kompletten előszerelt és bekötésre kész, a következőkből áll:

MCD 50-B-OS: MSZ EN 61643-11 szerinti T1+T2. típusú SPD.

1 x MCD 125-B/NPE: MSZ EN 61643-11 szerinti T1+T2. típusú koordinált N-PE szikraköz TN-S és TT-hálózatokban történő használatra.

LPZ 0/1 zónahatáron történő beépítéshez, az MSZ EN 62305-4 szerinti villámvédelmi zónakoncepciónak megfelelően.

• Villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint

• Levezetőképesség 50 kA (10/350 µs) pólusonként és 125 kA (10/350) összesen

• Védelmi szint < 1,7 kV, lehetővé teszi a készülékvédelmet

• Zárlati áram megszakítóképesség 10 kA, levezető-előtétbiztosítás 500 A-ig gL/gG

• Teljesítményfelvétel < 26 mW/pólus

• Tokozott, ívkifúvás-mentes szikraköz

Alkalmazás: ipari rendszerekben és LPL I-IV fokozatú épületekben.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Alkalmazási hőmérséklet-tartomány max.	85 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Engedélyek	VDE
Hálózattípus	TN-S, TT
Hálózattípus DC	nem
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	igen
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	3+N pólus
Legmagasabb tartós feszültség (L-N)	255 V
Legmagasabb tartós feszültség (N-PE)	255 V
LPZ	0→2
Max. hálózatoldali túláramvédelem	500
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosító	500 A
Méret	255V
MSZ EN 61643-11 szerinti SPD	1+2-es típus

Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	125 kA
Névleges levezetőképesség (8/20 µs)	50 kA
Névleges levezetőképesség (8/20 µs) [L-N]	50 kA
Névleges üzemi áram (Be - és kimenő csatlakozó)	125 A
Páratartalom max.	95 %
Páratartalom min.	5 %
Pólusszám	1
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,7
Védettség	IP20
Villámáram (10/350) [összes]	125 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
Zárlati szilárdság	10 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	10 kA

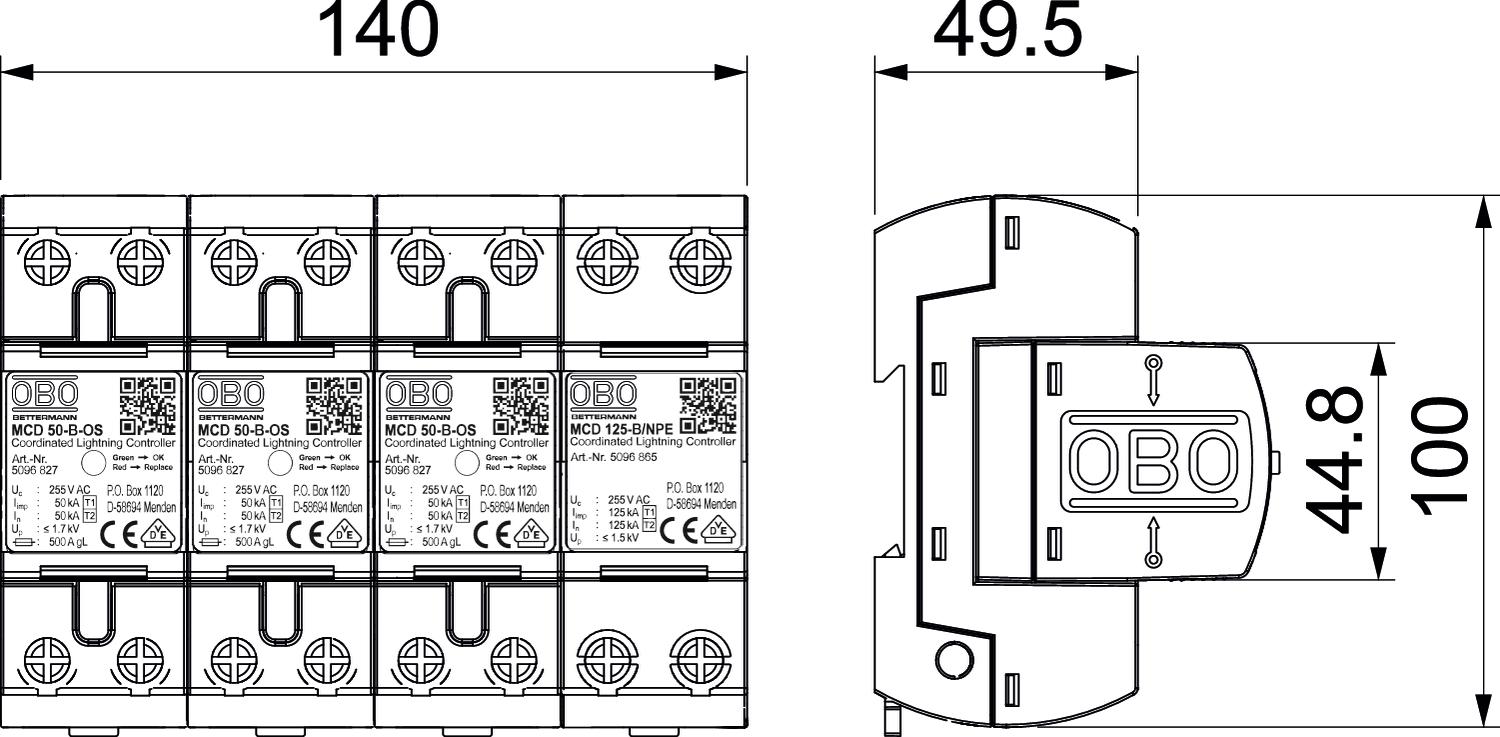

Méretek

Hossz	100 mm
Magasság	69 mm

Szélesség	140 mm

Kapcsolási rajz

Levezetőképesség (8/20 μs) [összes]	125 kA
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²

Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	8,7853 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	8,7853 kg CO₂e
