Szintezhető kazetta tubusos kivitel RKFNUZD3, nemesacél | 105 | 20 | 90 | 9

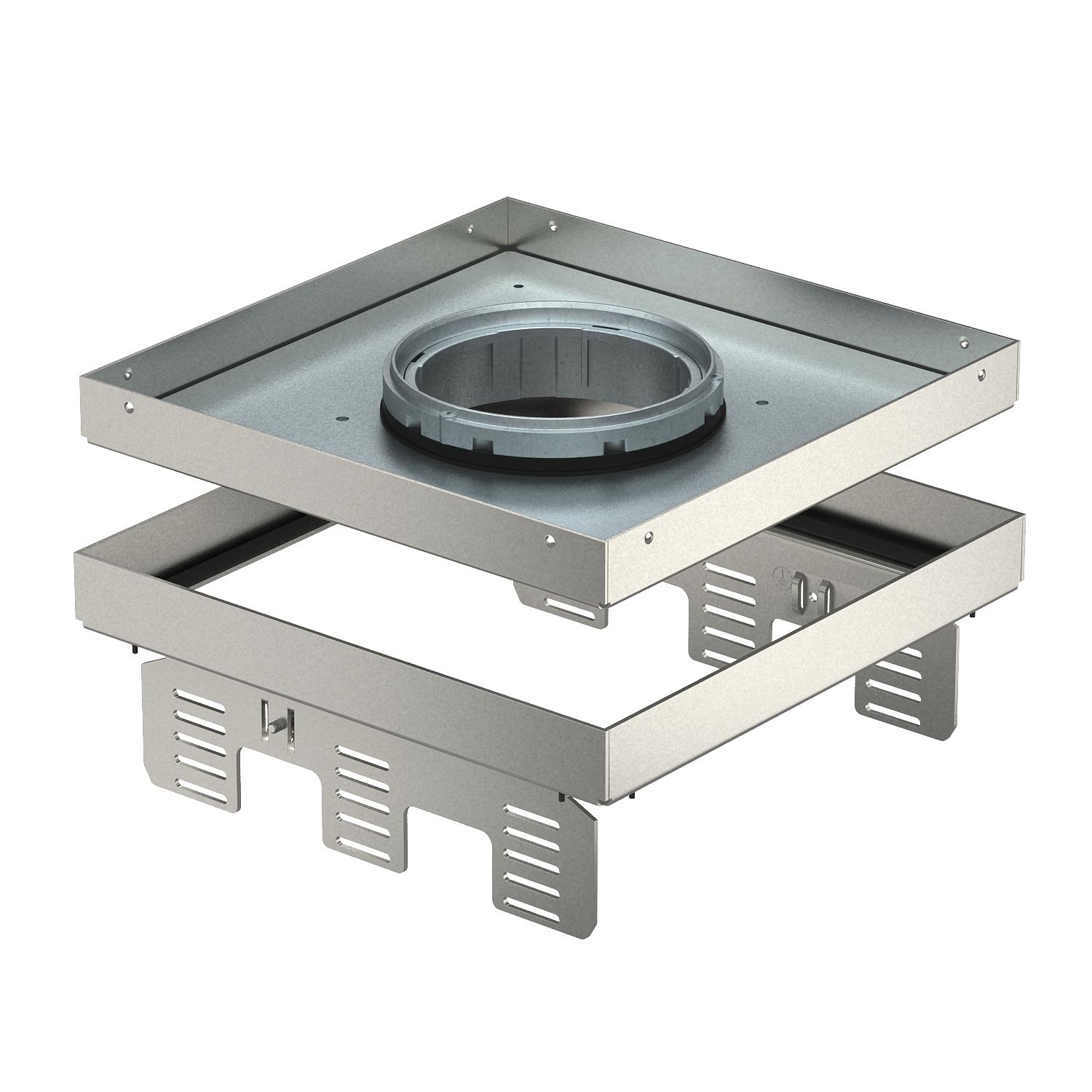

Szintezhető kazetta tubusos kivitel RKFNUZD3, nemesacél

Rend. szám 7409378 | EAN-kód 4012195869146

Rend. szám / Típus

Padlómagasság min.

A padlóburkolat vastagsága

h méret

Néveleges méret szerelvénybeépítő egységhez	9

Termékleírás

Termékleírás

Szintezhető és az aljzattól "függetlenített" 9-es névleges méretű tubusos kazetta száraz és nedves ápolású padlókhoz, beltéren, UZD250 vagy UZD350 padlódobozokba, mindig egy DUG../9 szerelőfedéllel együtt, vagy komplett UGD250-3/9 vagy UGD350-3/9 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.
Szintezhető kazetta tubussal, háromrekeszes. 3 db APMT5 fedlappal szerelhető. 3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez. A tubus nem szállítási tartozék.
Szintezhető és szétválasztható 9-es névleges méretű tubusos kazetta száraz és nedves ápolású padlókhoz beltéren, UZD250 vagyUZD350 padlódobozokba történő beszereléshez, mindig egy DUG../9 szerelőfedéllel együtt. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.

Szintezhető kazetta tubussal, háromrekeszes. 3 db APMT5 fedlappal szerelhető. A tubus nem szállítási tartozék.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	20 mm
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	rozsdamentes acél, 1.4301

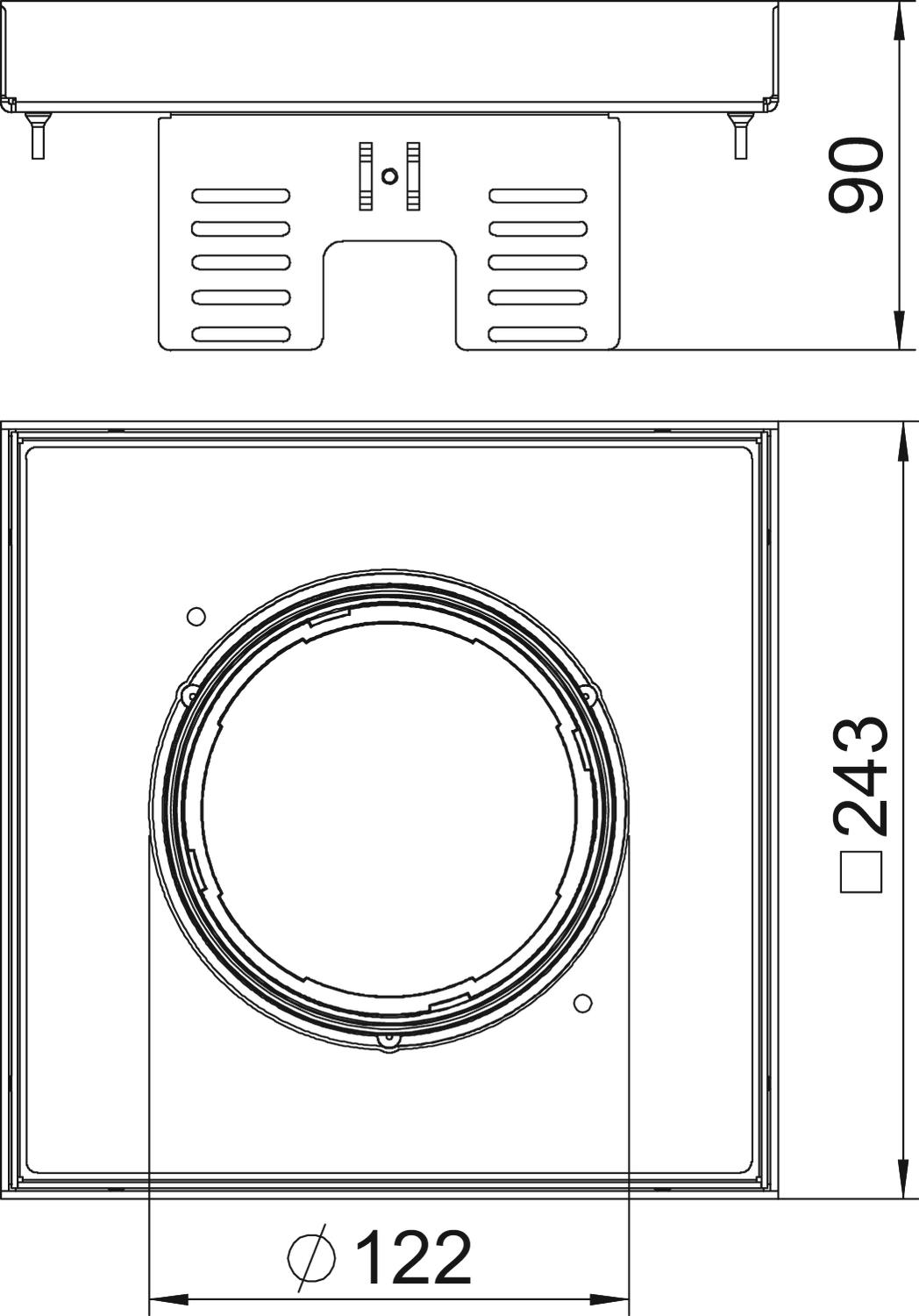

Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	UT4
Beszerelési mélység	105 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	20,5204 kg CO2e / 1 Darab
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	3.000 N-ig
h méret	90 mm
Hossz	243 mm
IP védettség nyitott állapotban	IP20

IP védettség zárt állapotban	IP44
kábelkivezetések száma	1
kábelkivezetős kivitel	süllyeszthető tubus
Kivitel	Négyzetes
Magasság	90 mm
Méret	243x243mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	9
Padlóápolás	nedves
Padlómagasság min.	105 mm
Schutzgrad IK-Code	IK10
Szélesség	243 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	A padlóburkolat vastagsága	h méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Darab	1 Darab
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Szintező szeglet négyzetes kazetta UGD 350-3 padlódobozba történő beépítéséhez	NW 350-3 QK	7410544	Darab	1 Darab
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 GV	7428140	Darab	1 Darab
Terrazzo-zsalutest szintezhető kazettához, R9-es névleges méret	SK RK9	7404372	Darab	1 Darab
Szerelőlemez 9-es méretű szintezhető kazettához	DUG RK UAN 9	7428547	Darab	1 Darab
350-3 szerelőfedél GES9 számára	DUG 350-3 9	7400513	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
