Szintezhető kazetta tubusos kivitel RKFN, nemesacél 105 | 150 | 20 | 105 | süllyeszthető tubus | 9

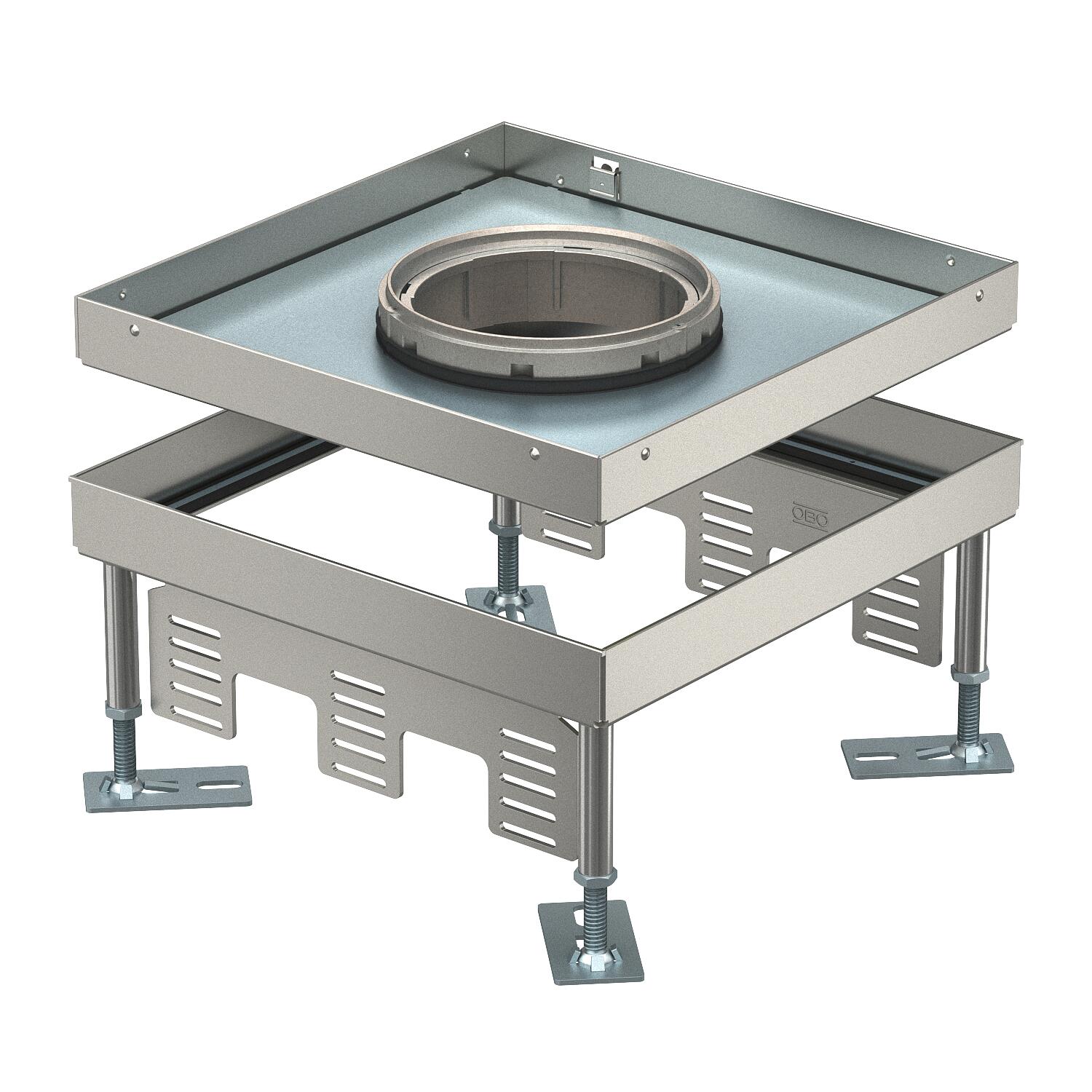

Szintezhető kazetta tubusos kivitel RKFN, nemesacél

Rend. szám 7408980 | EAN-kód 4012197278175

Rend. szám / Típus

Padlómagasság min.

Padlómagasság max.

A padlóburkolat vastagsága

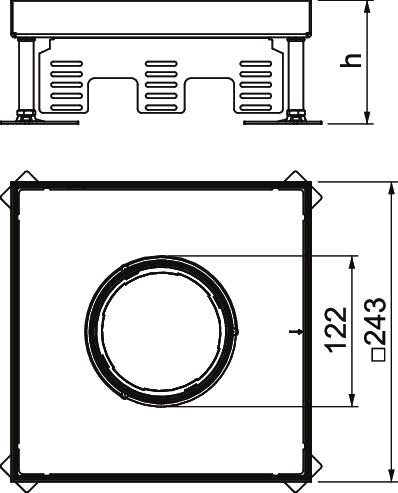

h méret

kábelkivezetős kivitel	süllyeszthető tubus

Néveleges méret szerelvénybeépítő egységhez	9

Termékleírás

Termékleírás

Négyzetes szintezhető kazetta "tubusos" kivitel, 9-es névleges méretben, szerelőkeretes készülékek csatornarendszerekbe, álpadlóba vagy üreges padlóba történő beépítéséhez, száraz vagy nedves ápolású padlókban, beltéren. Sima felületekhez alkalmas.

3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez. 3 db APMT5 fedlappal szerelhető. A tubus nem szállítási tartozék.
Négyzetes szintezhető kazetta "tubusos" kivitel, 9-es névleges méretben, szerelőkeretes készülékek csatornarendszerekbe, álpadlóba vagy üreges padlóba történő beépítéséhez, száraz vagy nedves ápolású padlókban, beltéren. UZD250 vagy UZD350 padlódobozokba történő beszereléshez, mindig egy DUG../9 szerelőfedél szükséges. Sima padlófelületekhez alkalmas

Szintezhető kazetta, háromrekeszes. 3 db APMT5 fedlappal szerelhető.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	20 mm
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	rozsdamentes acél
Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	UT4
Beszerelési mélység	105 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	22,1925 kg CO2e / 1 Darab
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	10.000 N-ig
h méret	105 mm
Hossz	243 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP55
kábelkivezetések száma	1
kábelkivezetős kivitel	süllyeszthető tubus

Kivitel	Négyzetes
Magasság	105 mm
Méret	243x243x100
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	9
Padlóápolás	nedves
Padlókivágás/szerelőnyílás	244x244
Padlómagasság max.	150 mm
Padlómagasság min.	105 mm
Schutzgrad IK-Code	IK10
Szabvány	EN 50085-2-2
Szélesség	243 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	nem
Szintezési tartomány max.	150 mm
Szintezési tartomány min.	105 mm
univerzális tartók száma	3 x UT4
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	Padlómagasság max.	A padlóburkolat vastagsága	h méret	kábelkivezetős kivitel	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	süllyeszthető tubus	9	7408980	Darab	1 Darab
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	süllyeszthető tubus	9	7408982	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Szintezőegység RKNEV2	RK NEV2 110	7405815	CSE	1 CSE
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz	TUK2 GV	7428140	Darab	1 Darab
Szintezhető talp	SRS 4	7405798	Darab	4 Darab
Terrazzo-zsalutest szintezhető kazettához, R9-es névleges méret	SK RK9	7404372	Darab	1 Darab
350-3 szerelőfedél GES9 számára	DUG 350-3 9	7400513	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
